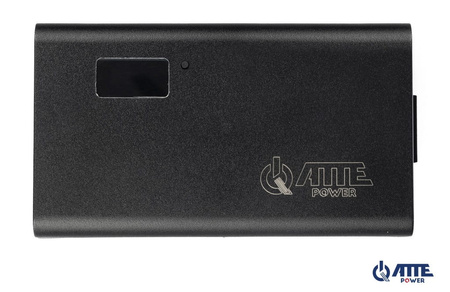

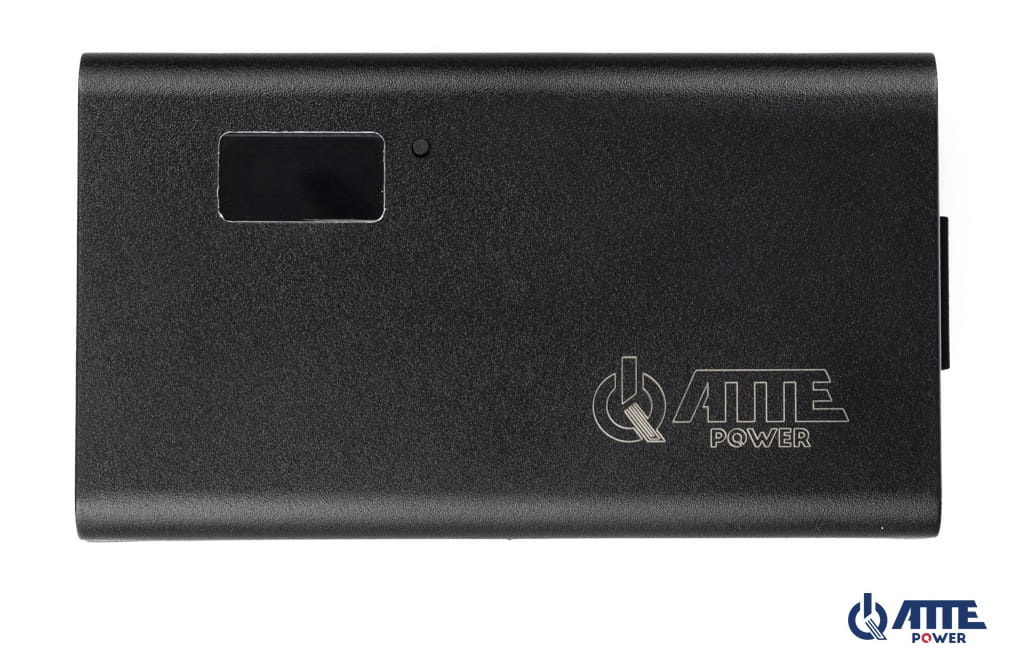

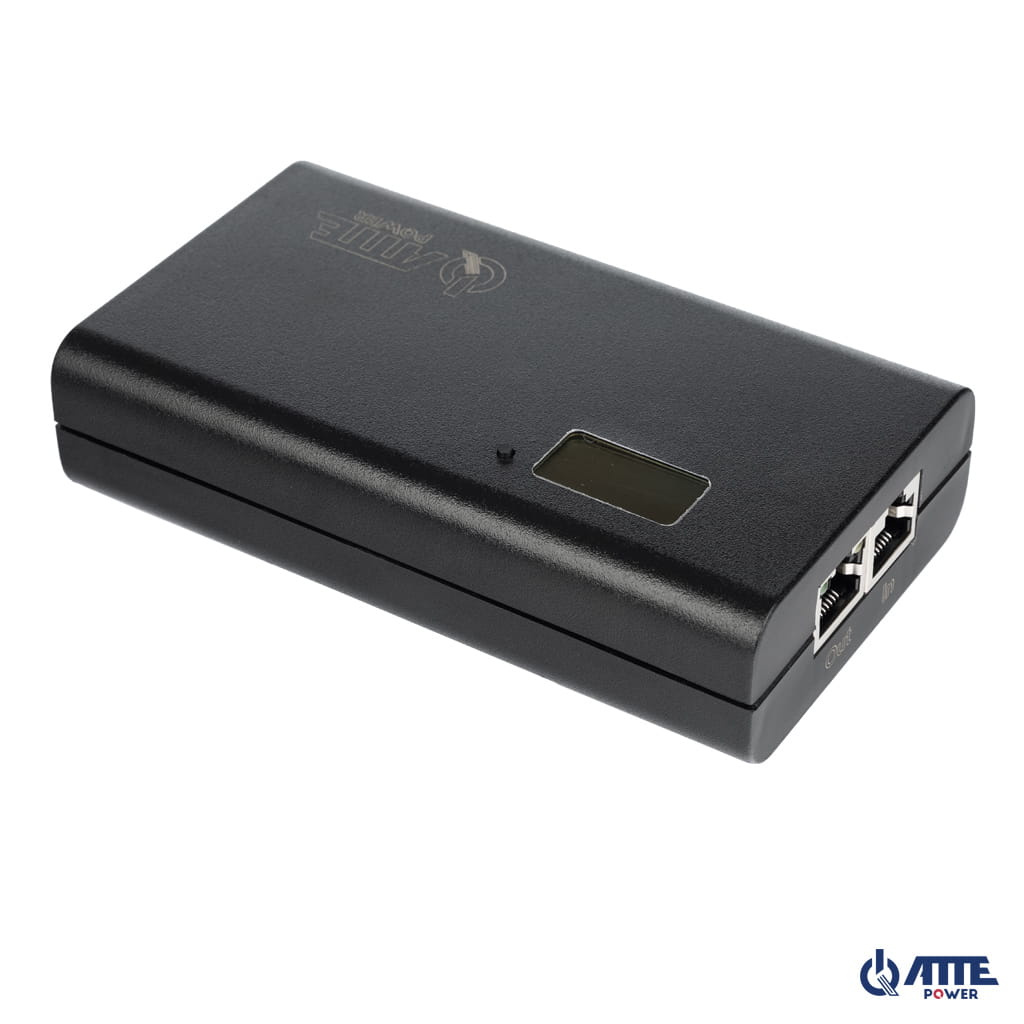

IPM-90-550 Midspan PoE 1 kanałowy 10/100/1000Mbps 55V 90W

IPM-90-550 to jednoportowy gigabitowy midspan PoE zgodny ze standardami IEEE 802.3af/at/bt (90W) z wbudowanym wyświetlaczem LCD.

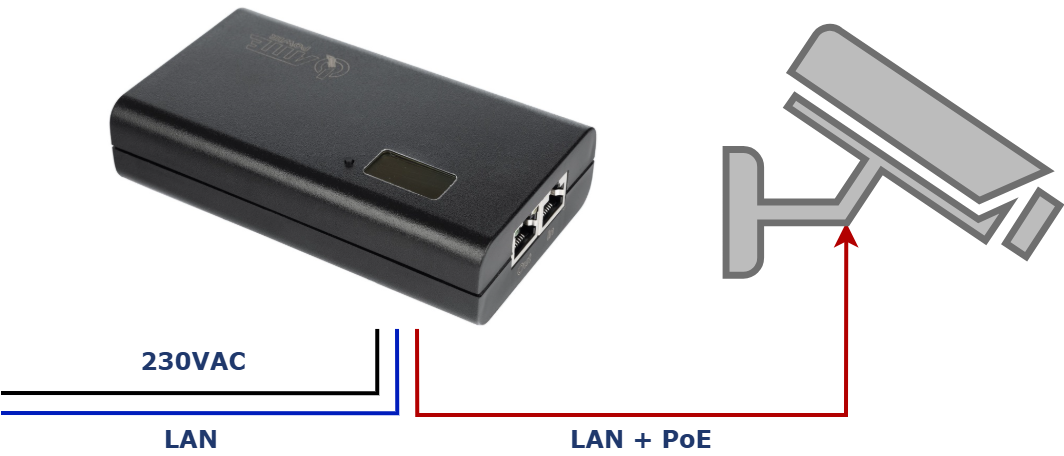

Służy do zasilania urządzeń zgodnych ze standardem PoE w sieciach LAN. Umieszczony pomiędzy switchem, który nie posiada zasilania PoE (lub nie ma wystarczającego budżetu zasilania), a urządzeniami sieciowymi (np. kamery, punkty dostępowe, ekstendery) umożliwia jednoczesne zasilanie oraz transmisję danych do urządzeń IP PoE z wykorzystaniem jednej skrętki UTP z prędkością 10/100/1000Mbps.

Co go wyróżnia od innych rozwiązań dostępnych na rynku?

• wysoka moc dostępna dla odbiorników (do 90W) oraz wysoka sprawność 96%
• wsparcie dla wszystkich popularnych standardów PoE
• wbudowany wyświetlacz pokazujący stan pracy oraz parametry zasilania pełniący funkcję testera PoE

Injector PoE IPM-90-550 obsługuje wszystkie popularne standardy zasilania odbiorników PoE, PoE+, Hi PoE w 3 trybach pracy wybieranych z podręcznego menu.

Obsługiwane standardy PoE:

• standard 802.3af/at/bt
• tryb PoH odpowiednik PoE+ oraz HiPoE dla wymagających odbiorników poza standaryzacją
• Passive PoE z auto negocjacją (np. wszystkie urządzenia ekosystemu ATTE serii xPoE-xx)

Unikatową cechą dla tego typu rozwiązań jest wbudowany wyświetlacz. Umożliwia podgląd aktualnego stanu pracy oraz obsługę funkcji menu.

Informację dostępne na wyświetlaczu:

• standard PoE w jakim został rozpoznany i zasilony podłączony odbiornik
• ilość par skrętki, po których wysyłane jest zasilanie 2P/4P
• aktualnie pobierana przez odbiorniki moc
• wartość napięcia zasilania PoE
• graficzny wskaźnik temperatury wewnętrznej
• graficzny wskaźnik stopnia obciążenia
• maksymalną moc chwilową pobieraną od czasu załączenia

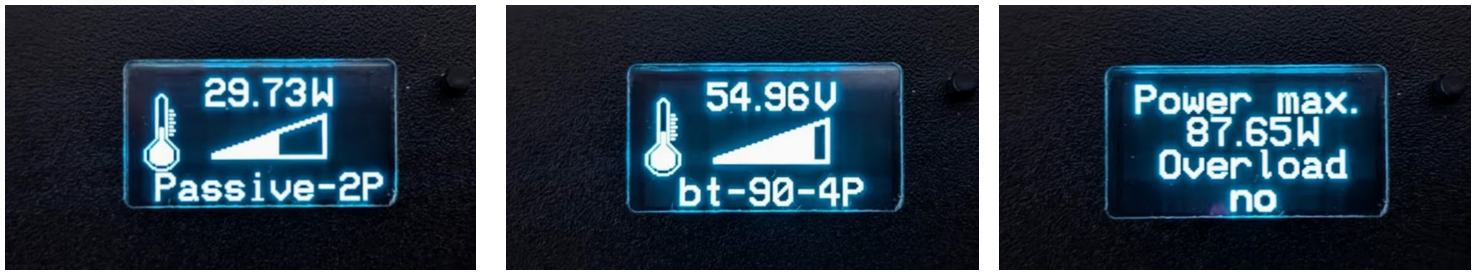

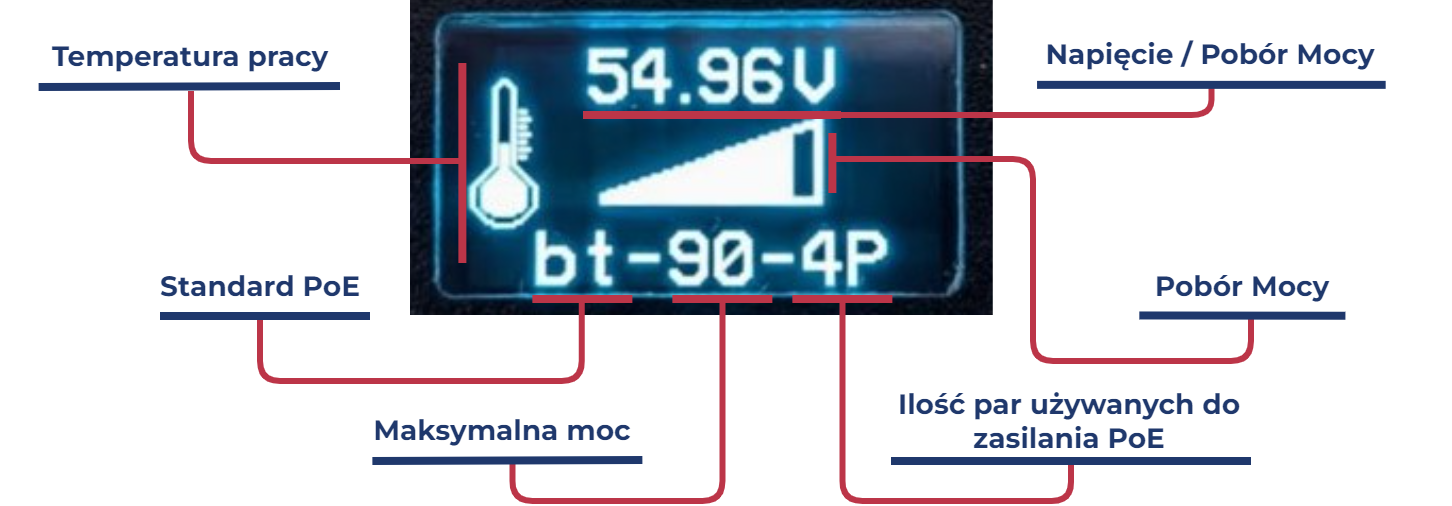

Przykładowe informację dostępne na wyświetlaczu

IPM-90-550 poza podstawową funkcją uniwersalnego zasilacza PoE jest wygodnym narzędziem dla instalatora do szybkiego uruchomienia, zasilania i diagnostyki urządzeń PoE. Umożliwia zrobienie szybkiego pomiaru poboru mocy odbiorników dla wykonania precyzyjnych obliczeń czasu podtrzymania lub pojemności wymaganych baterii dla systemów buforowych. Rzeczywisty pomiar mocy oraz dokładne obliczenia pozwalają na oszczędności przy projektowaniu zestawów buforowych z planowanym długim czasem podtrzymania.

W połączeniu z urządzeniami serii APT oraz xPoE umożliwia nam tworzenia rozległych instalacji w topologii drzewa z użyciem jedynie przewodów UTP bez prowadzenia zasilania 230VAC. Pozwala to na maksymalne wykorzystanie dostępnego okablowania i zasilania wymagających odbiorników na duże odległości.

Najważniejsze cechy i funkcje:

• zasilanie dowolnych urządzeń pracujących w większości standardów PoE
• wyświetlacz prezentujący w czytelny sposób aktualny stan pracy
• funkcja prostego testera/miernika PoE ułatwiające obliczanie budżetu zasilania
• dedykowane źródło zasilania dla kaskadowo połączonych ekstenderów serii APT
• obsługa odbiorników PoE o dużym poborze mocy
• przeznaczony do pracy w sieciach 10/100/1000Mbps
• wysoka sprawność 96%
• obsługa odbiorników Passive PoE
• sygnalizacja optyczna stanu pracy
• zabezpieczenia portów (przeciwprzepięciowe , nadprądowe)

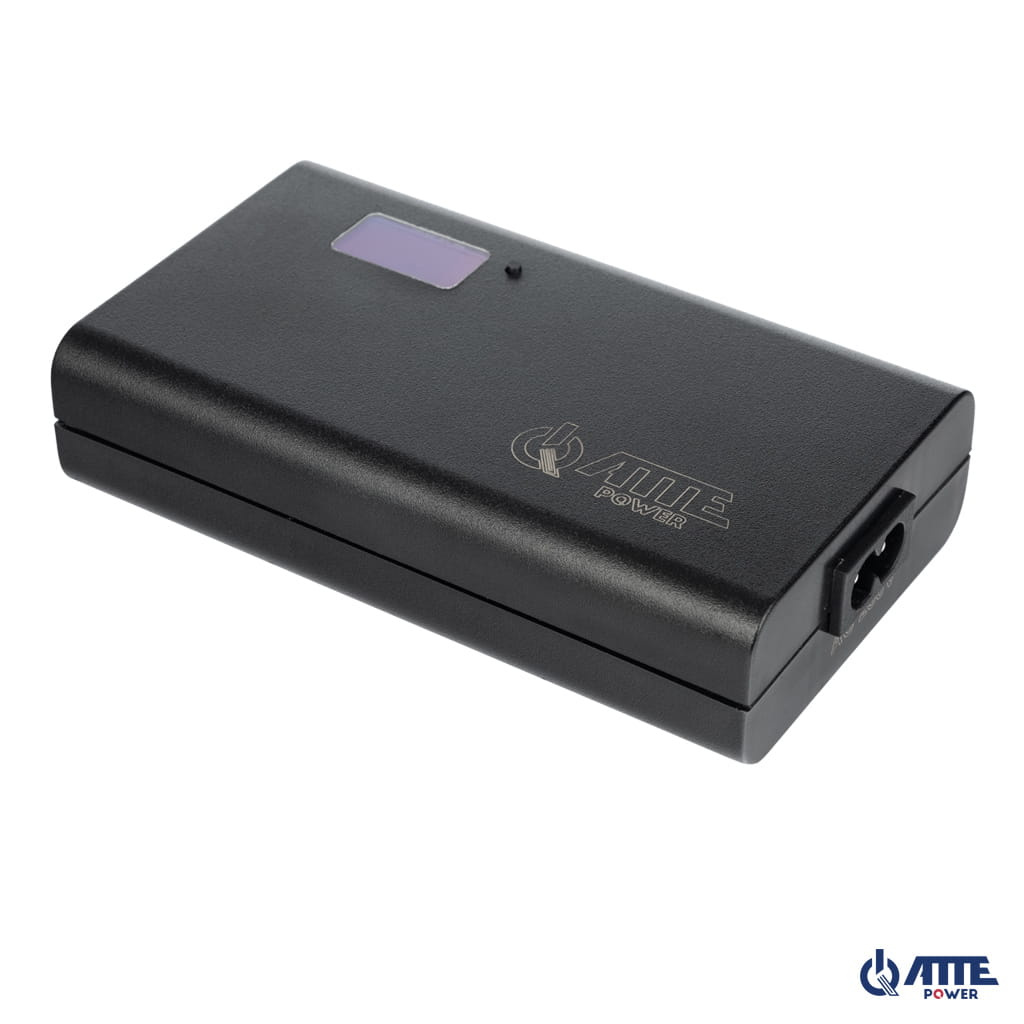

IPM-90-550 jest dostarczany w obudowie z tworzywa sztucznego zabezpieczającej użytkownika przed bezpośrednim kontaktem z elektroniką urządzenia.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy. Należy również zapewnić odpowiednią ilość miejsca dla odpowiedniej cyrkulacji powietrza oraz na zapas przewodów z uwzględnieniem promienia gięcia zalecanego przez producenta.

• Urządzenie jest przystosowane do pracy ciągłej z mocą 90W przy zapewnieniu prawidłowego chłodzenia podczas pracy
• Tryb pracy (standardu zasilania PoE) można zmienić w ciągu 5 sekund po podłączeniu urządzenia do zasilania, zostaje on zapisany do ponownej zmiany przy starcie urządzenia.
• Urządzenie jest zasilane napięciem sieciowym 230V i nie oferuje możliwości buforowego podtrzymania zasilania. W przypadku o konieczności podtrzymania zasilania odbiorników podłączonych do IPM-90-550 należy zastosować dodatkowy zasilacz UPS. W obiektach, gdzie długi czas podtrzymania zasilania ma duże znaczenie należy zastosować inne rozwiązanie. Najkorzystniejszy będzie zestaw buforowy skompletowany z zasilacza serii AUPS, odpowiedniej przetwornicy oraz switcha APT-5-50, który może obsługiwać cztery odbiorniki z mocą do 60W (802.3bt60).

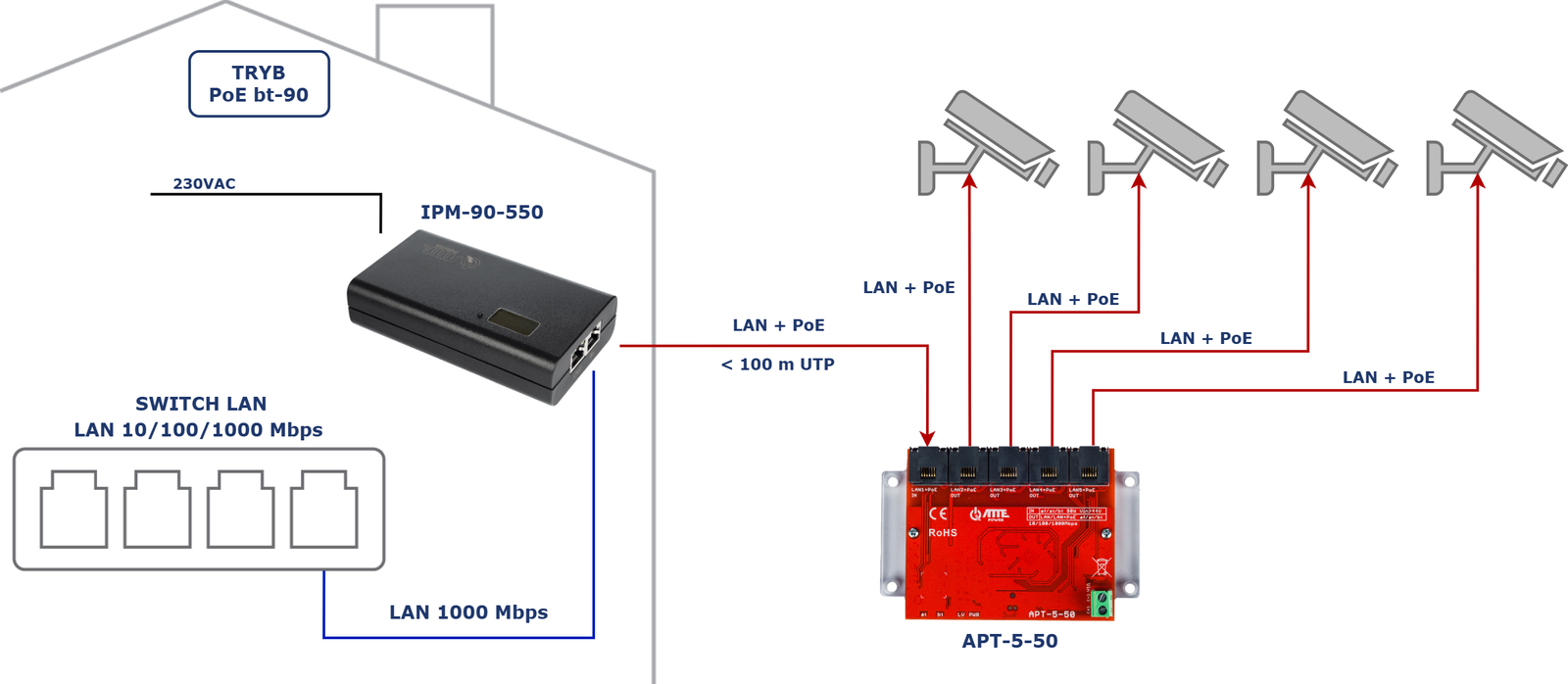

Przykładowe zastosowanie IPM-90-550 w celu zasilenia 4 kamer IP PoE na jednym przewodzie UTP przy pomocy switch APT-5-50. Zastosowany tryb pracy to PoE bt-90.

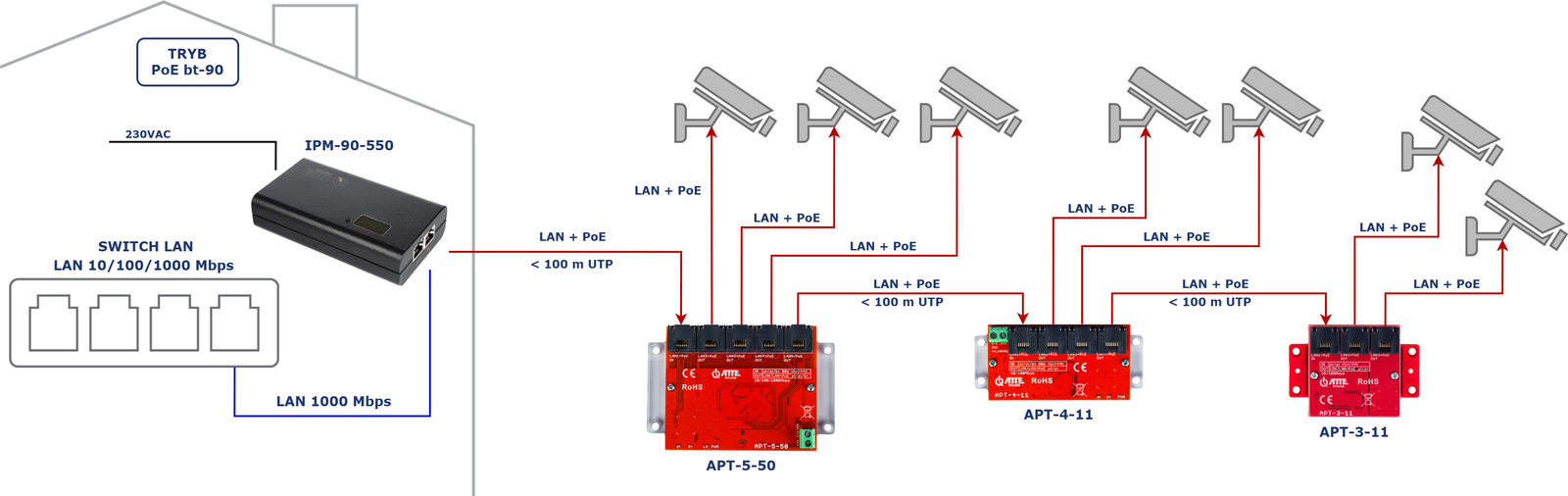

Przykładowe zastosowanie IPM-90-550 w celu zasilenia 7 kamer IP PoE na jednym przewodzie UTP przy pomocy extenderów APT. Zastosowany tryb pracy to PoE bt-90.

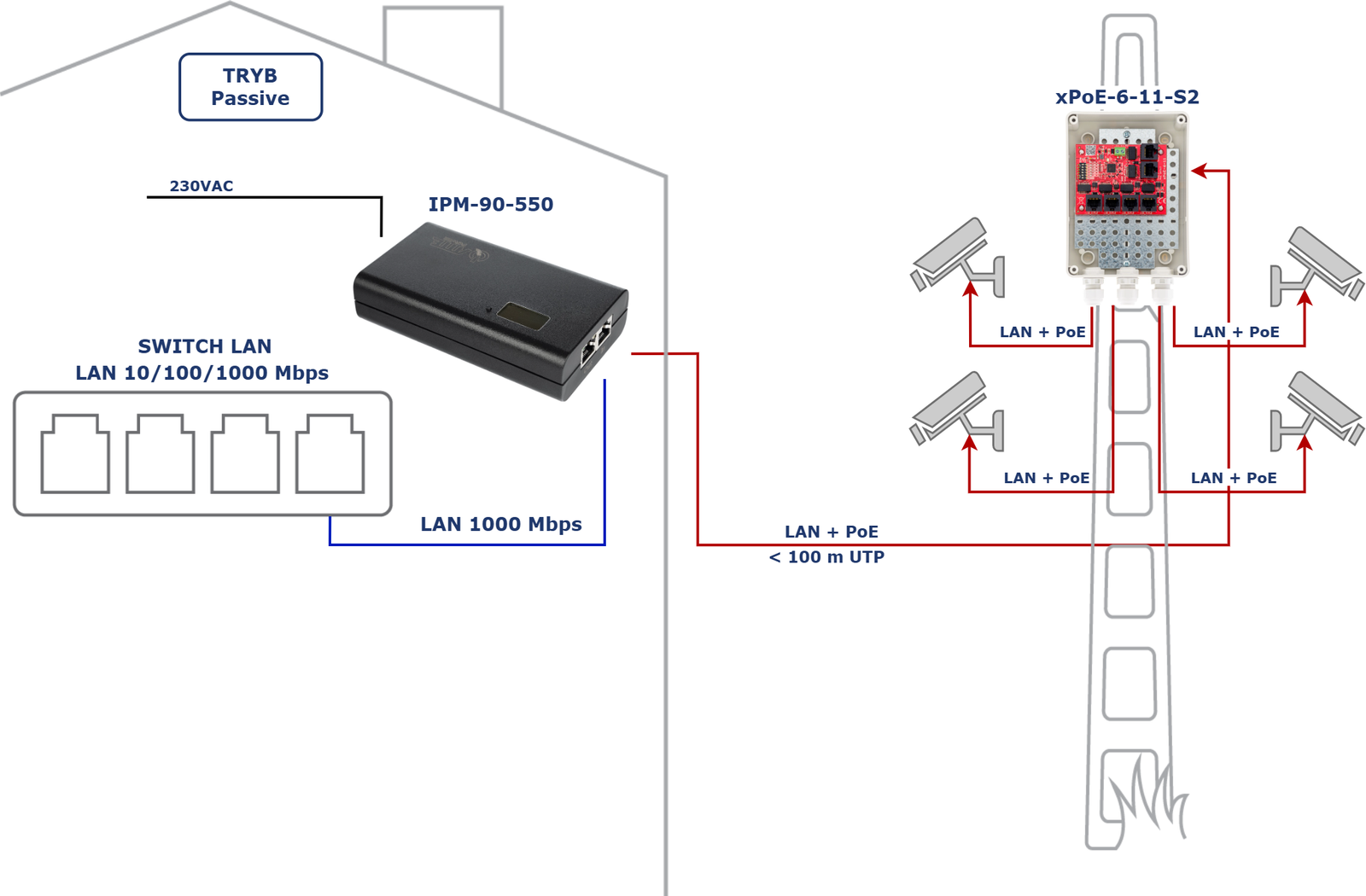

Przykładowe zastosowanie IPM-90-550 jako Midspan PoE dla switcha xPoE-6-11-S2 w trybie pracy PoE Passive.
