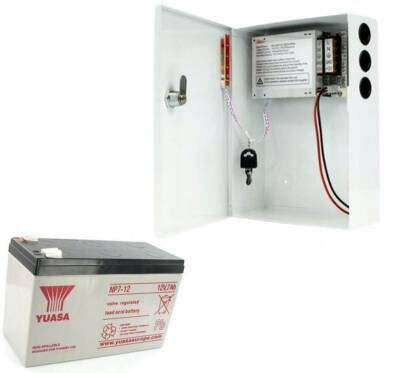

ZASILACZ SKRZYNKOWY BUFOROWY IMPULSOWY 5A 12V + akumulator YUASA 7Ah 12V

ZASILACZ SKRZYNKOWY BUFOROWY IMPULSOWY 5A 12V

GŁÓWNE CECHY:

• Z miejscem na baterię 7-9Ah (baterii brak w zestawie)
• Zabezpieczenia: OVP, OCP, SCP, ODP
• Sygnalizacja LED: TAK
• Obudowa: metalowa, natynkowa, zamykana na kluczyk

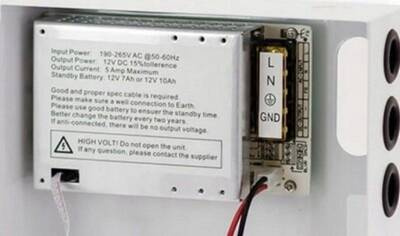

Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz dostarcza napięcia przy pracy buforowej 13,8V DC . W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe 12V DC o sumarycznej wydajności prądowej 5A.

W zasilaczu jest przeznaczone miejsce na zamontowanie jednego akumulatora "7ah" (akumulatora nie ma w zestawie).

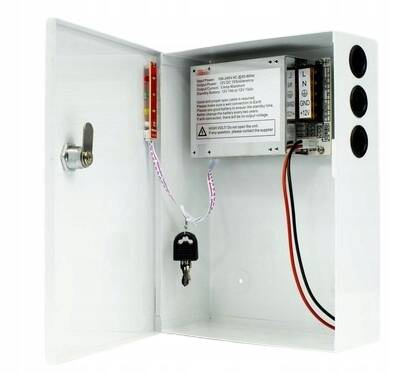

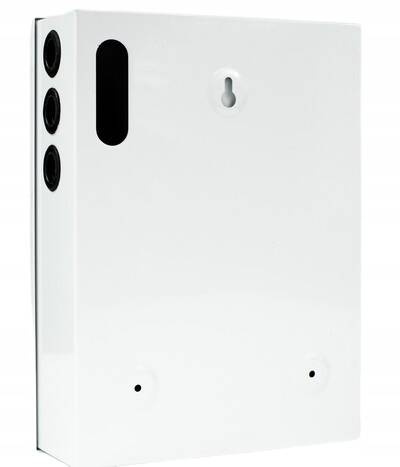

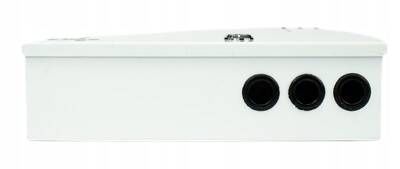

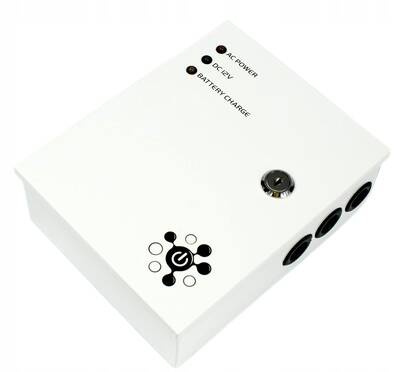

Obudowa zasilacza jest metalowa z wbudowanym zamkiem (w zestawie są dwa kluczyki) . Na tylnej ścianie są otwory mocujące oraz jeden większy otwór kablowy. Na bocznej ściance są trzy otwory kablowe zakryte gumowymi dławnicami.

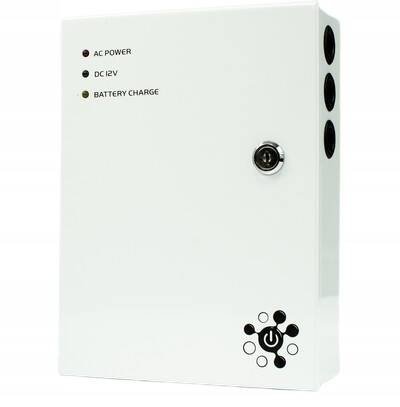

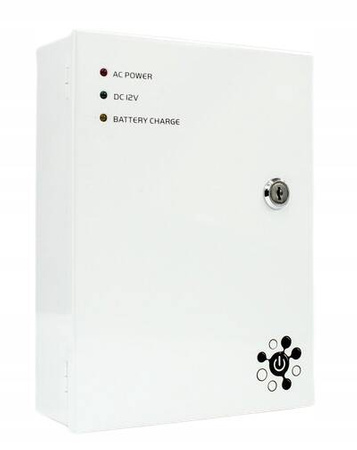

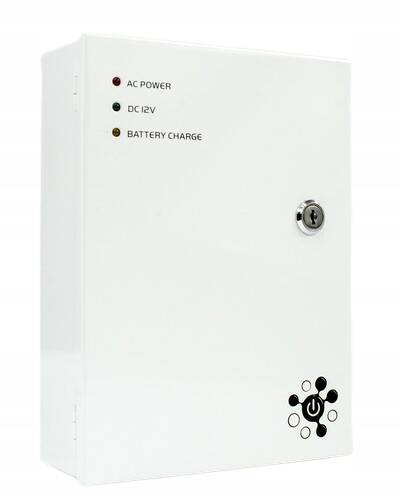

Zasilacz posiada trzy diody informacyjne:

• "czerwona" - sygnalizuje status podłączenia napięcia sieciowego AC
• "zielona" - sygnalizuje status napięcia wyjściowego DC
• "żółta" - sygnalizuje status ładowania akumulatora

PARAMETRY TECHNICZNE:

• Rodzaj zasilacza: zasilacz buforowy impulsowy
• Napięcie wejściowe: 190÷240V AC 50-60Hz
• Napięcie wyjściowe: 13.8V DC (12V DC +/-15%)
• Wydajność prądowa: 5A
• Prąd ładowania akumulatora: 1A
• Moc zasilacza: 69W
• Miejsce na akumulator: 1x 7Ah/12V lub 9Ah/12V
• Impulsowy stabilizator napięcia
• Zabezpieczenia: OVP, OCP, SCP, ODP (przeciwzwarciowe, przeciążeniowe (6A+5%), przeciwprzepięciowe, odwrotne podłączenie, przed nadmiernym rozładowaniem (do 10V))
• Sygnalizacja LED: TAK
• Obudowa: metalowa, natynkowa, zamykana na kluczyk
• Temperatura pracy: -20°C...+60°C
• Wilgotność pracy: 80%
• Wymiary: 265x195x75mm
• Waga: 1,40kg
• Gw.: 2 lata

ZASTOSOWANIE:

Zasilacz buforowy jest przeznaczony do zasilania:

• central alarmowych,
• kamer CCTV,
• oświetlaczy IR,
• czujników,
• zamków szyfrowych,
• kamer,
• manipulatorów,
• domofonów
• i innych urządzeń wchodzących w skład systemu alarmowego.

Jest to odpowiednik dla zasilaczy takich jak: HPSB-5512C

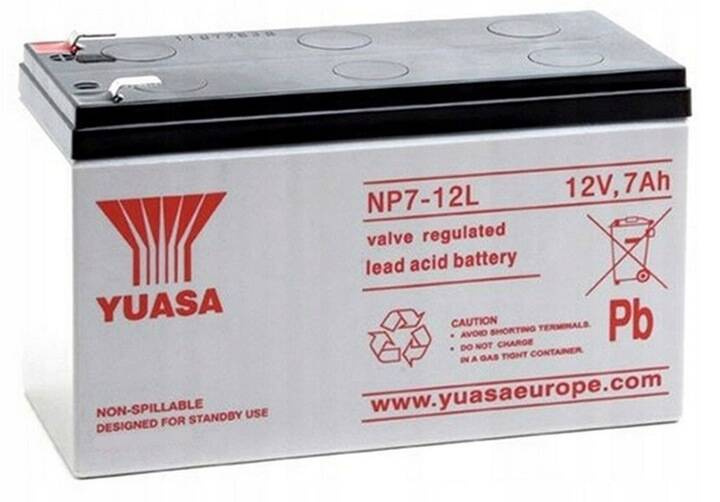

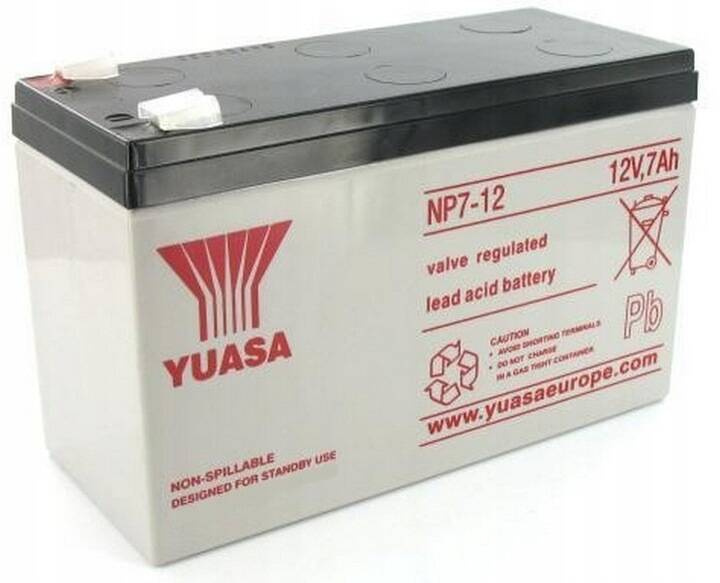

Akumulator YUASA NP7-12 (NP7-12S)

12V 7Ah / 7000mAh - JAPOŃSKA JAKOŚĆ

• Pojemność akumulatora: 7Ah
• Napięcie znamionowe: 12V
• Prąd ładowania akumulatora: 2.1A
• Złącze: typ F1
• Waga: 2.20kg
• Wymiary: 151x65x95mm
• Producent/Marka: Yuasa NP7-12 (NP7-12S)
• Żywotność akumulatora: 4-6 lat
• bezobsługowy

SPECYFIKACJA TECHNICZNA

SPECYFIKACJA:

• Napięcie (V): 12
• Pojemność 20h przy rozładowaniu do 10,5V przy 20°C (Ah): 7
• Pojemność 10h przy rozładowaniu do 10,8V przy 20°C (Ah): 6,4

WYMIARY:

• Długość (mm): 151
• Szerokość (mm) 65
• Wysokość z terminalami (mm): 97,5
• Waga (kg): 2,20

KOŃCÓWKI BIEGUNOWE:

• FASTON Quickfit / release (JST where stated) : 4,75mm

ZAKRES TEMPERATUR PRACY:

• Przechowywanie: -20°C do +60°C
• Ładowanie: -15°C do +50°C
• Rozładowywanie: -20°C do +60°C

PRZECHOWYWANIE:

• Miesięczna strata wydajności przy 20°C (% około): 3

MATERIAŁ OBUDOWY:

• Standardowa: ABS (UL94:HB)

NAPIĘCIE ŁADOWANIA: (skala błędu 2%)

• Przy 20°C podczas pracy buforowej (V)/blok: 13,65
• Przy 20°C podczas pracy buforowej (V)/ogniwo: 2,275
• Współczynnik korekcji napięcia ładowania przy 20°C (mV): -3
• Przy 20°C podczas pracy cyklicznej (V)/blok: 14,5
• Przy 20°C podczas pracy cyklicznej (V)/ogniwo: 2,42
• Współczynnik korekcji napięcia ładowania przy 20°C (mV): -4

PRĄD ŁADOWANIA:

• Limit prądu ładowania, praca buforowa (A): Bez limitu
• Limit prądu ładowania, praca cykliczna (A): 1,75

MAKSYMALNY PRĄD ROZŁADOWANIA:

• 1 sekunda (A): 210
• 1 minuta (A): 43

IMPENDANCJA:

• Mierzone przy 1 kHz (m?): 23

PROJEKTOWANA ŻYWOTNOŚĆ:

• Wg EU RDBAT (Standard Commercial): od 3 do 5 LAT
• YUASA - projektowana żywotność przy 20°C: ponad 5 LAT

Zastosowanie:

• Systemy UPS
• Systemy nadzoru
• Systemy alarmowe
• Zasilanie urządzeń telewizji kablowej
• Motocykle i skutery
• Automatyka przemysłowa
• Maszyny sprzątające
• Kasy fiskalne
• Komputery
• Urządzenia elektryczne
• Parkometry
• Systemy alarmowe
• Sprzęt medyczny
• Sprzęt morski i geofizyczny
• Systemy oświetlenia awaryjnego
• Systemy przeciwpożarowe
• Systemy zabezpieczeń
• Systemy zasilania energią słoneczną
• Urządzenia telekomunikacyjne
• Zabawki

Ten akumulator nie jest akumulatorem do głębokiego rozładowania i nie nadaje sie do urządzeń (np. zabawek), które nie posiadają ograniczenia rozładowania do zera.

Zalety akumulatora:

• szczelność i bezobsłogowość
• minimalny stopień samowyładowania
• duże bezpieczeństwo eksploatacji dzięki zastosowaniu zaworów VRLA
• bardzo duża koncentracja energii
• temperatura pracy od -15 do +50 stopni Celsjusza (zalecana 20 stopni)
• zwarta konstrukcja
• możliwość pracy w każdym położeniu ( z wyłączeniem ładowania)

INFORMACJA DODATKOWA:

• Akumulator jest gotowy do użycia tuż po rozpakowaniu.
• Akumulator może ulec minimalnemu rozładowaniu, więc przed użyciem zaleca się jego doładowanie.
• Akumulatory mogą posiadać delikatne zarysowania na obudowie (najczęściej dolna część obudowy).
