APT-4-11-CA1 Switch PoE 4 portowy 10/100Mbps, extender w obudowie zewnętrznej IP68

APT-4-11-CA1 jest przełącznikiem sieciowym PoE który może pracować jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany w sytuacjach, gdy na jednym przewodzie UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.

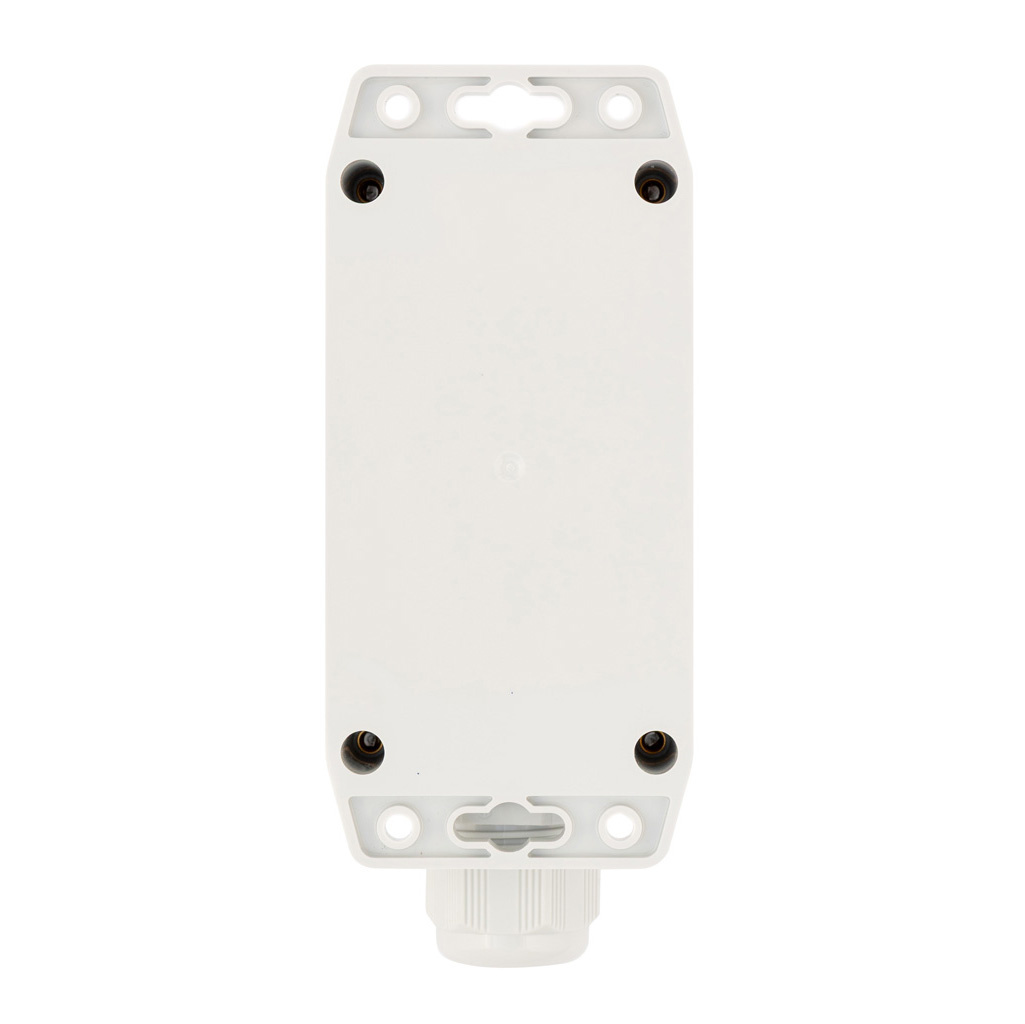

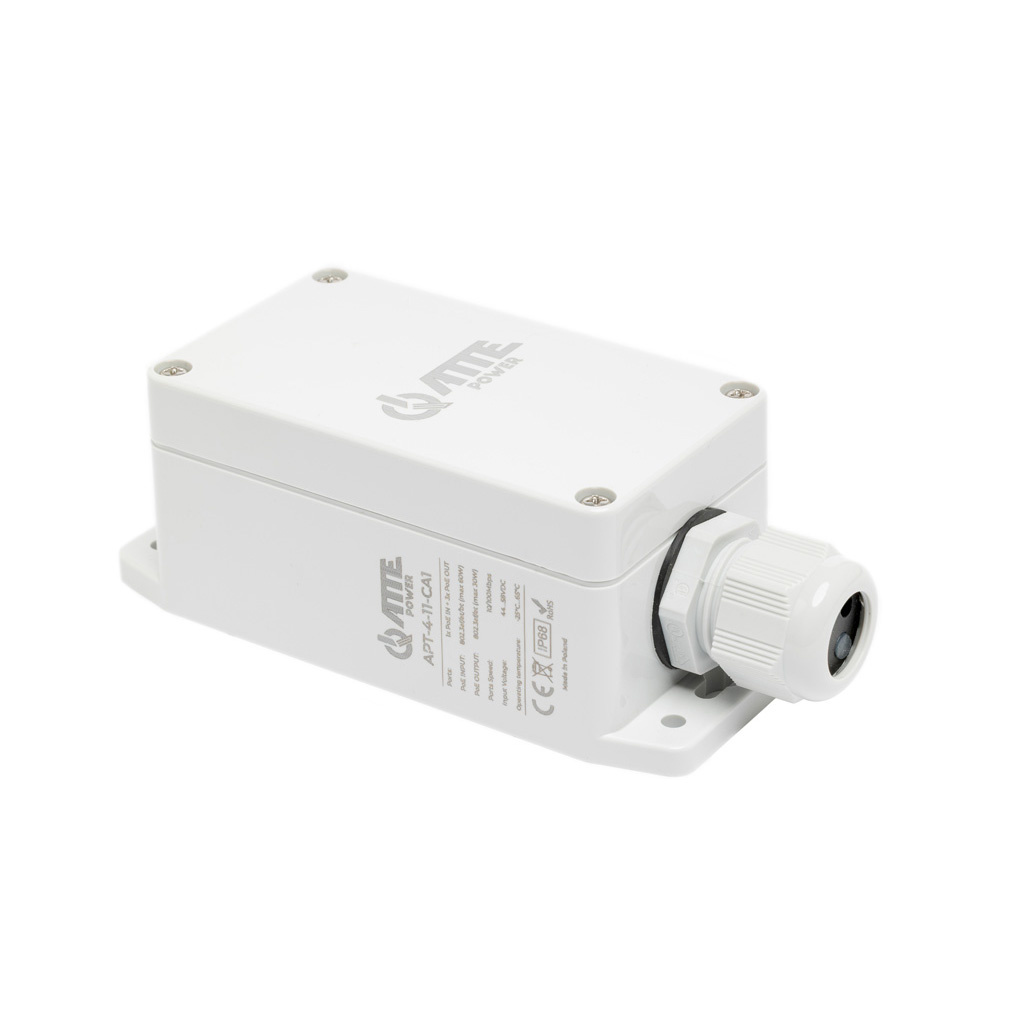

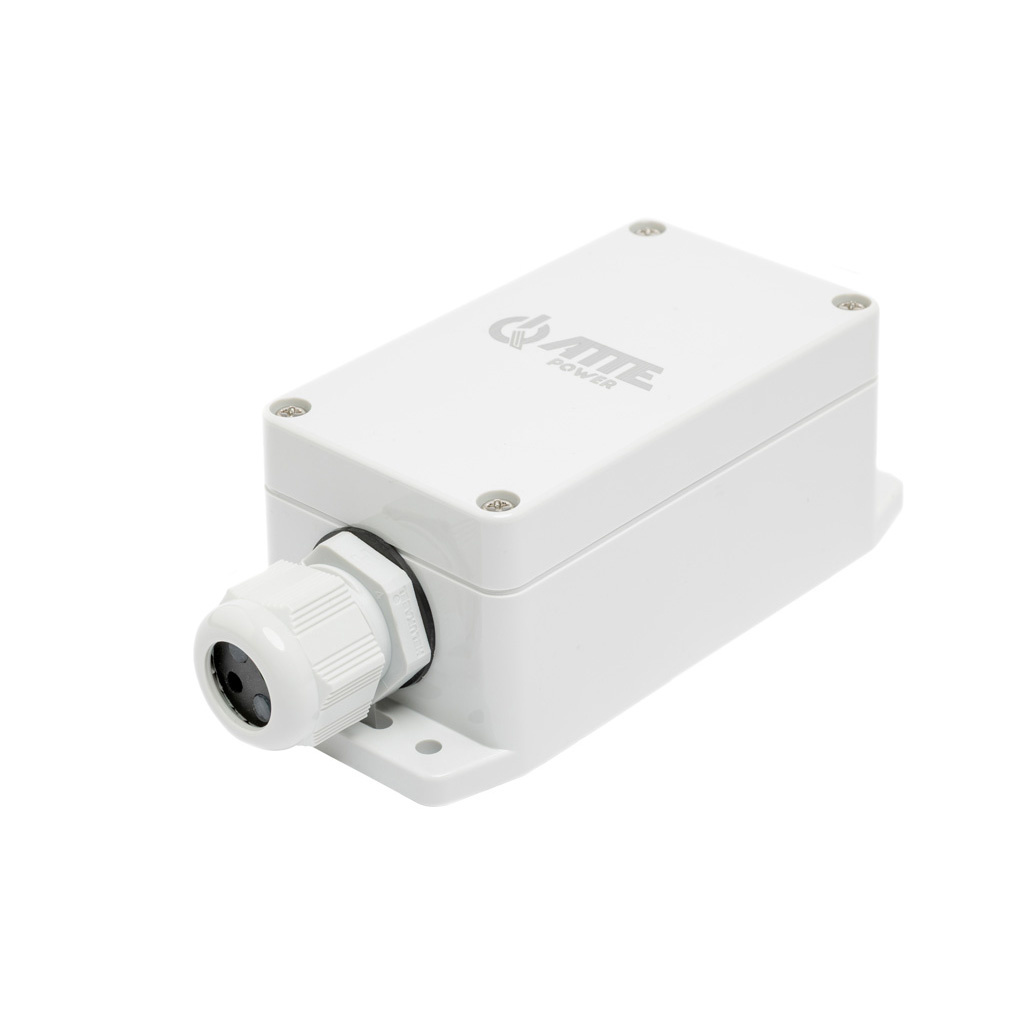

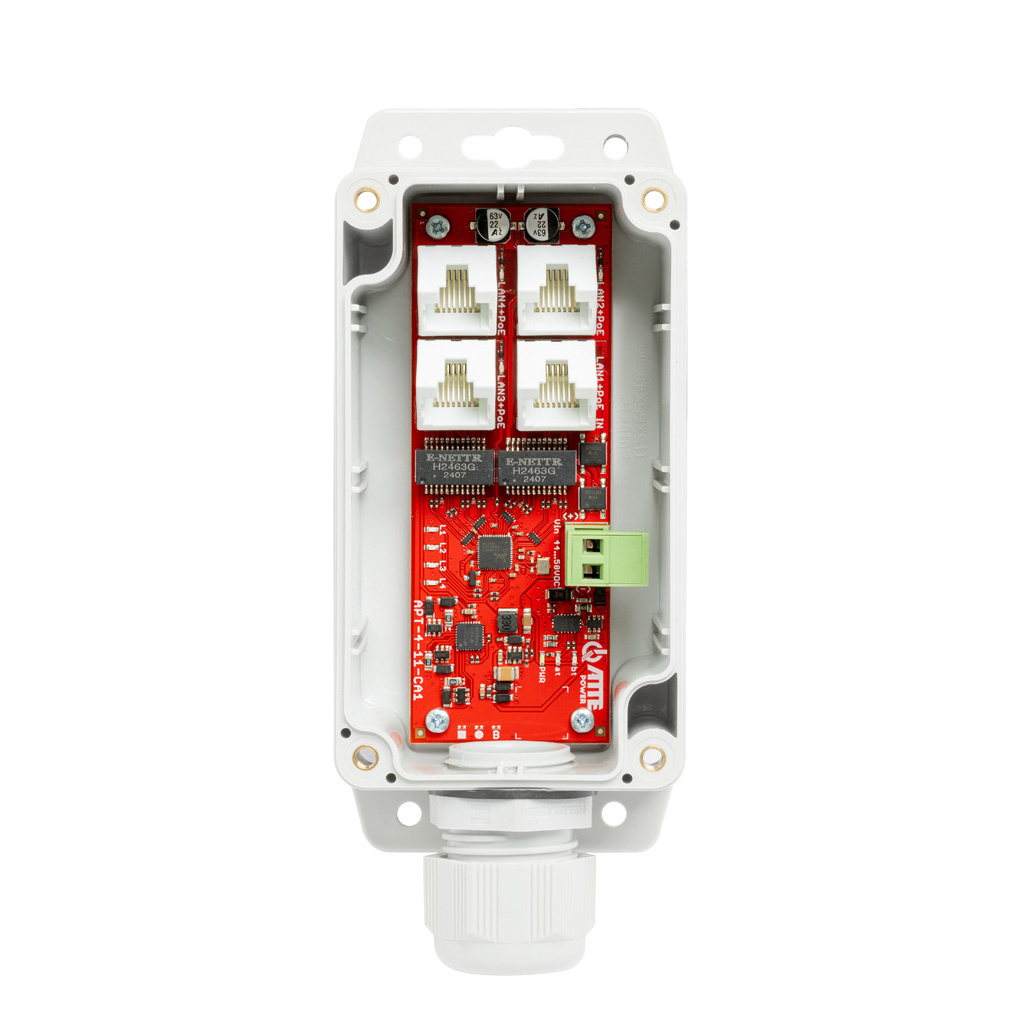

Urządzenie jest zamontowane w zewnętrznej obudowie ABOX-CA1 która posiada stopień ochrony IP68.

Urządzenie umożliwia nam zasilanie do 3 odbiorników PoE za pomocą jednego przewodu UTP. W sytuacjach, kiedy nie mamy możliwości doprowadzenie nowego przewodu lub doprowadzenie wiązałoby się z dodatkowymi kosztami.

APT-4-11-CA1 może pełnić rolę ekstendera sieci LAN + PoE w sytuacji, kiedy odległość pomiędzy urządzeniami przekracza 100m. Jeżeli jest możliwość podzielenia przewodu na odcinki poniżej 100m możemy zastosować APT-4-11-CA1 w celu zwiększenia zasięgu bez konieczności podłączenia dodatkowego zasilania z zachowaniem pełnej przepustowości 100Mbps.

Wbudowana funkcja LR150 (Long Range 150m) pozwala na stabilną pracę wszystkich portów do 150 metrów UTP z prędkością 100Mbps oraz zasilaniem PoE. Umożliwi to instalację kamer bez stosowania dodatkowego ekstendera pośredniego dla odległości powyżej 100m.

Podstawowe zastosowania:

• jako rozdzielacz dla 3 odbiorników PoE (kamer IP) zasilanych jednym przewodem UTP np. montaż dodatkowych kamer w miejscu już istniejących kamer bez wymiany okablowania
• w połączeniu kaskadowym (szeregowym) do podłączenia kilku urządzeń IP PoE na na odległościach przekraczających 100m przewodu UTP
• możliwość lokalnego zasilania pozwala na zbudowanie złożonej struktury punktów dystrybucyjnych w rozległych instalacjach

APT-4-11-CA1 przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3af/at.

Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3af/at/bt jako odbiorniki PoE oraz IEEE 802.3af/at na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów wyjściowych 2-4 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

Switch APT posiada możliwość zasilania z zasilacza zewnętrznego za pomocą dodatkowego wpinanego złącza śrubowego, w takim przypadku port LAN 1 jest wykorzystywany jako port sieciowy LAN (bez zasilania PoE).

Standard identyfikacji PoE, stan pracy oraz dostępna moc dla odbiorników jest sygnalizowana poprzez diody LED:

• LED PWR (czerwony) - zasilanie
• LED L1 … L4 (zielony) – transmisja na portach LAN 1 … LAN 4
• LED w portach RJ45 (czerwony) – zasilanie PoE w porcie
• LED at (czerwony) - identyfikacja jako odbiornik PoE 30W
• LED bt (czerwony) - identyfikacja jako odbiornik PoE 60W

Najważniejsze cechy i funkcje:

• może być zasilany z innego switcha PoE w standardzie 802.3af, 802.3at, 802.3bt lub PoE Passive (port PoE IN)
• wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
• zasilanie kaskadowe (jeden switch zasila kolejne)
• możliwość zasilania do 3 odbiorników PoE 802.3af/at
• do 60W sumarycznej mocy przy zasilaniu z UTP
• wysoki stopień ochrony IP (IP68)
• wbudowana funkcja LR150 zwiększa maksymalną odległość transmisji do 150 metrów
• czytelna sygnalizacja stanu pracy oraz identyfikacji
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy (-25°C...+65°C)

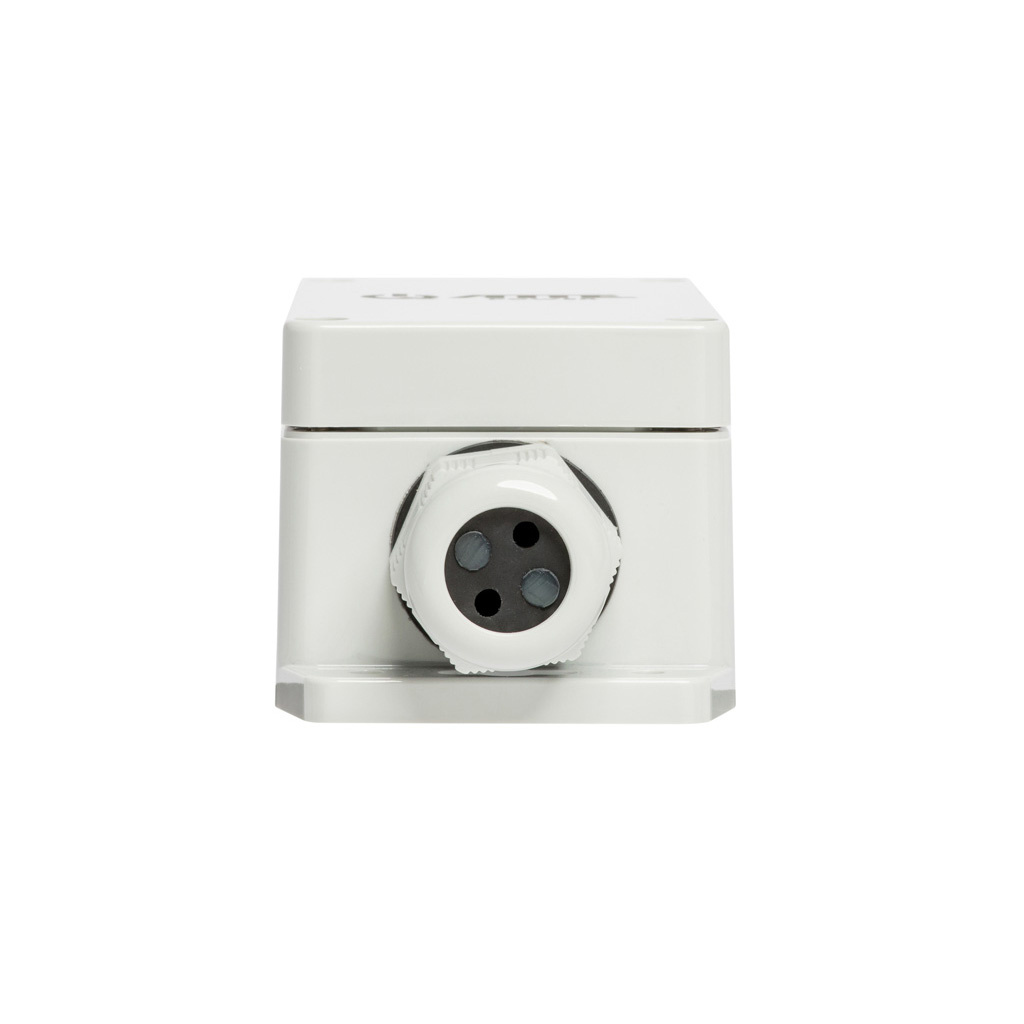

APT-4-11-CA1 jest zamontowany w zewnętrznej obudowie ABOX-CA1, która jest wyposażona w jedną dławnice M25 z wkładem na 4 przewody o średnicy 5mm.

Montaż urządzenia jest realizowany za pomocą otworów montażowych. Jest również opcja dokupienia dodatkowego adaptera słupowego, który pozwala montaż obudowy na słupie.

Urządzenie posiada stopień ochrony IP68, dzięki czemu jest rozwiązaniem dedykowanym do montażu na zewnątrz. Obudowa zapewnia pełną odporność przed czynnikami atmosferycznymi.

Obudowa ABOX-CA1 pozwala na montaż w kilka sposobów:

• poprzez przykręcenie przez otwory montażowe do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-PMACA1 można zamontować moduł na słupie

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

• dla standardu 802.3af jest to ok. 13W dostępne na extenderze
• dla standardu 802.3at jest to ok. 25W dostępne na extenderze
• dla standardu 802.3bt60 jest to ok. 51W dostępne na extenderze

Uwzględnij oświetlacze IR - włączają się w nocy, zwiększając znacząco pobór mocy.

Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE.

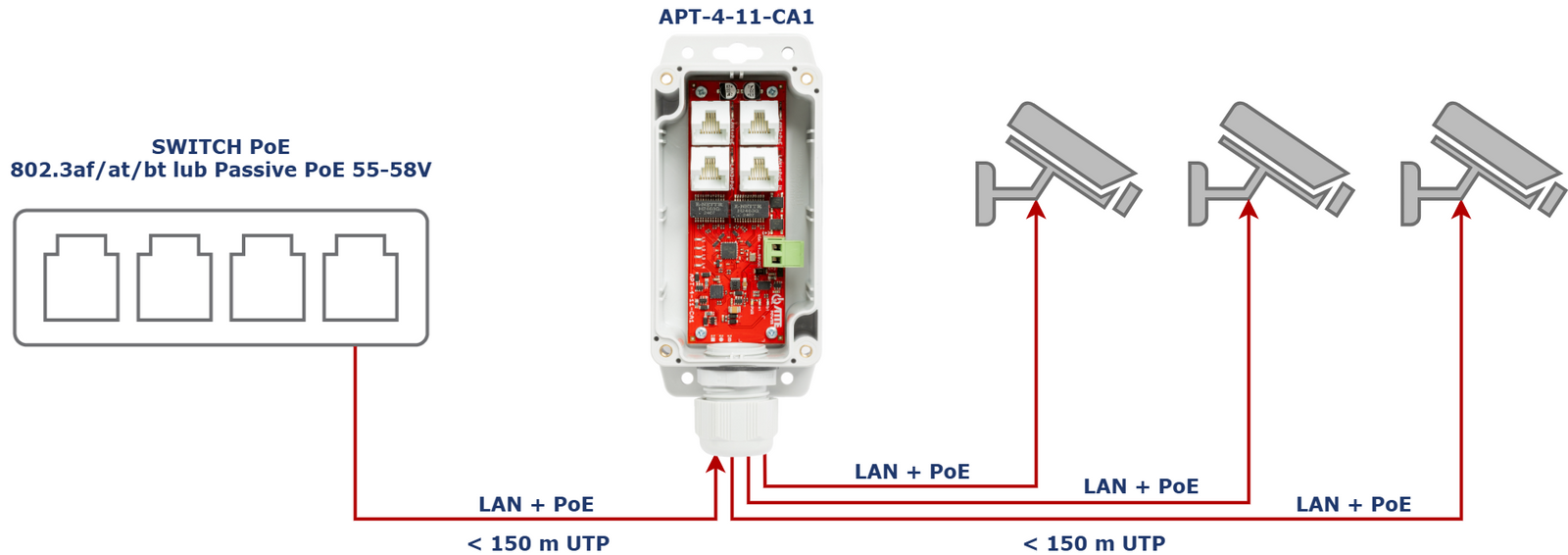

Przykład zastosowania APT-4-11-CA1 jako ekstender sieci LAN+PoE dla 3 kamer IP PoE.

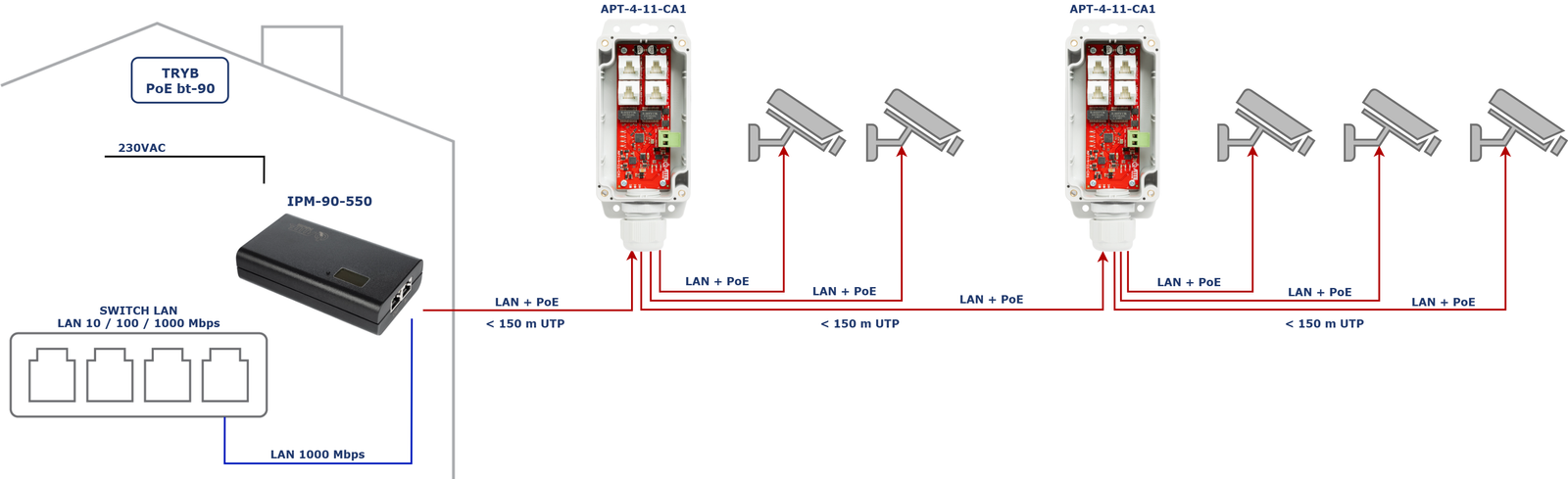

Zastosowanie APT-4-11-CA1 razem z midspanem IPM-90-550 do zasilania 5 kamer IP PoE na jednym przewodzie UTP.

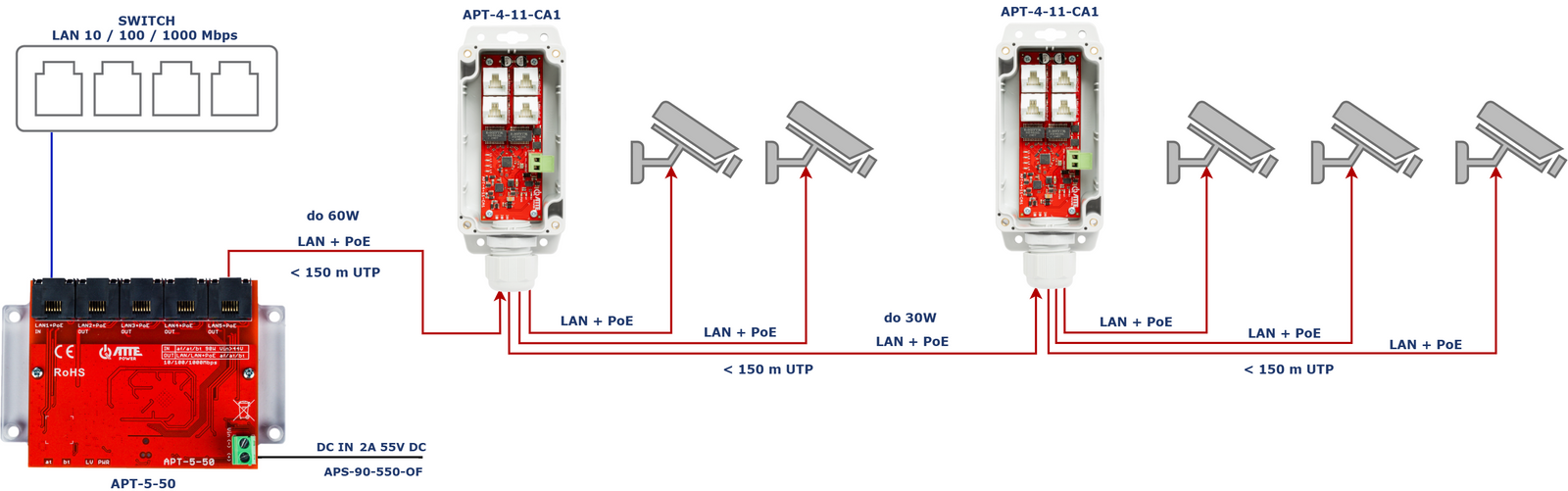

Kaskadowe zastosowanie APT-4-11-CA1 razem z APT-5-50 w celu zasilenia 5 kamer IP PoE.
