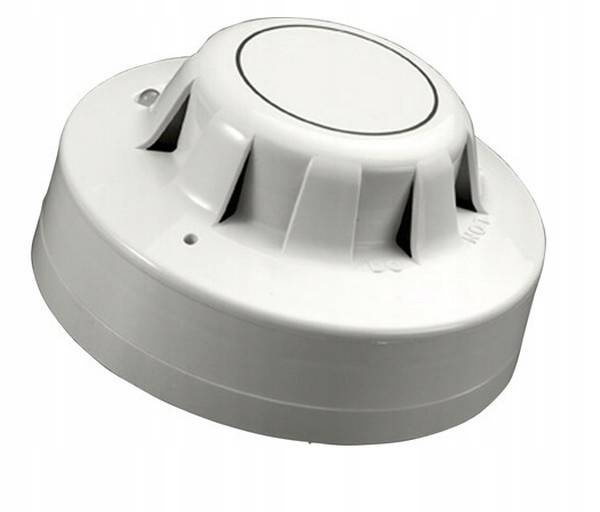

OPTYCZNA CZUJKA DYMU SERII 65 55000-317APO APOLLO
Konwencjonalna optyczna czujka dymu. Szeroki zakres napięć zasilania: od 9 do 33V. Może być stosowana w systemach antywłamaniowych. Elektrycznie i mechanicznie kompatybilna ze starszą serią S60. Konstrukcja czujki bazuje na sprawdzonej technologii XP95. Czujki S65 dobrze reagują na wolno rozwijające się pożary, również w fazie wstępnej (tlenia).
ZASADY DZIAŁANIA
Czujka optyczna 55000-317APO S65 jest zamknięta w formowanej samogasnącej obudowie z poliwęglanu oraz posiada wloty powietrza odporne na wiatr. Wewnątrz czujki znajduje się układ elektroniczny wyposażony w diodę LED pracującą w paśmie podczerwieni oraz w elementy odbiorcze (fotodioda) i obrabiające odebrany sygnał. Komora detekcyjna to czarny labrynt o konstrukcji zapobiegającej wnikaniu światła z otoczenia. Konstrukcja ta zabezpiecza również czujkę przed insektami. Co 3 sekundy dioda LED emituje wiązkę światła modulowaną z częstotliwością 4kHz. W czystym powietrzu emitowane przez diodę LED światło nie dociera do fotodiody ze względu na wzajemne umiejscowienie obu tych elementów. W przypadku wniknięcia dymu do komory detekcyjnej, część rozproszonego światła dotrze do fotodiody i zostanie przetworzona na sygnał elektryczny, który jest analizowany przez elektronikę czujki. Jeśli odebrany sygnał jest wyższy od zaprogramowanego progu, dioda LED wyemituje dwa następne impulsy, tym razem co 2s. Jeśli zostanie wykryte rozproszenie obu tych impulsów - czujka wejdzie w stan alarmu, przełączy wewnętrzny przekaźnik w tryb pożarowy oraz nastąpi zwiększenie pobieranego z linii prądu z 40uA do max 75mA. Taka zmiana rezystancji jest następnie rozpoznawana przez centralę nadzorującą jako sygnał alarmowy. Zostanie również włączony wskaźnik alarmowy LED znajdujący sięw widocznym miejscu na czujce. Opcjonalnie, można przyłączyć do czujki również zewnętrzny wskaźnik zadziałania, który w przypadku alarmu także będzie aktywowany. W celu resetu czujki należy odłączyć od niej zasilanie na minimum 1 sekundę.
SPECYFIKACJA TECHNICZNA
- Typ czujki: optyczna dymu (TF2 - TF5)
- Napięcie zasilania: 12 / 24 V DC
- Zakres zmian napięcia zasilania: 9 ... 33 V DC
- Prąd dozorowania: 0,04 mA (przy 24V DC)
- Prąd alarmowania: 52 mA
- Zakres temperatur pracy: -20 ... +60 °C
- Wilgotność względna: 0 ... 95 % (bez kondensacji)
- Kolor: biały
- Średnica: 100 mm
- Typ ognia: powolne spalanie, tlące się pożary
- Wykończenie: Połysk
- Konfiguracja czujnika: pozioma optyczna ławka z emiterem podczerwieni i czujnikiem, rozmieszczona promieniowo w celu wykrywania światła rozproszonego do przodu.
- Waga: 99g
- Obudowa z materiałów: Poliwęglan
- Zaciski materiałowe: niklowana stal nierdzewna
- Długość produktu: 42mm
- Zasada wykrywania: rozpraszanie światła fotoelektrycznego.
- Standard: EN 54-7
- Zatwierdzenia: BOSEC, CPR, FG, LPCB, SBSC, VdS
- Typ komory: Chevron
- Prąd rozruchowy: 0,115mA
- Polaryzacja: L1 i L2 są niewrażliwe na polaryzację
- Napięcie trzymania (min): 6V
- Minimalne napięcie do świecenia diody alarmowej: 12V
- Klasa szczelności: IP23D
