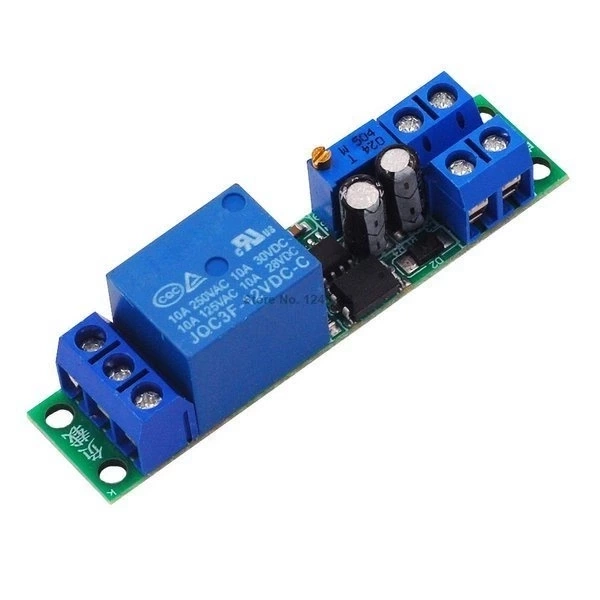

Przekaźnik czasowy 0-60s 12V
Jego praca polega na tym, że zaczyna pomiar ustawionego czasu w momencie dostarczenia zasilania 12V na wejście VCC, GND, a gdy ten czas się skończy - moduł wyłącza przekaźnik. Istnieje również możliwość wzbudzenia układu poprzez podanie mu napięcia na wejście SVCC jako plus zasilania i SIG - jako minus zasilania (przy czym urządzenie zawsze musi być zasilone na VCC,GND). Zakres napięcia sygnału wynosi 3 - 20V. Układ zaczyna odmierzać czas od momentu odłączenia napięcia sygnału, którym musi być impuls.
Cechy produktu:
- czas działania przekaźnika regulowany jest za pomocą wlutowanego na płytce potencjometru
- na wyjściu przekaźnika znajdują się 3 skręcane gniazda: pierwszy skrajny - NO, środkowy - COM i trzeci skrajny - NC, które umożliwiają sprawne podłączenie przewodów
- dioda zapobiega odwrotnemu podłączeniu zasilania
- przykład zastosowania: PLC, opóźnienie lampy samochodowej, inteligentny dom, robot, automatyka domowa, opóźnienie alarmu antykradzieżowego, elektronika itd.
- regulowany cykl pracy: 0 - ok 60 sec.
- zakres napięcia sygnału wzbudzenia - SVCC +, SIG - : od 3 do 20 VDC
- regulacja czasu za pomocą potencjometru wieloobrotowego

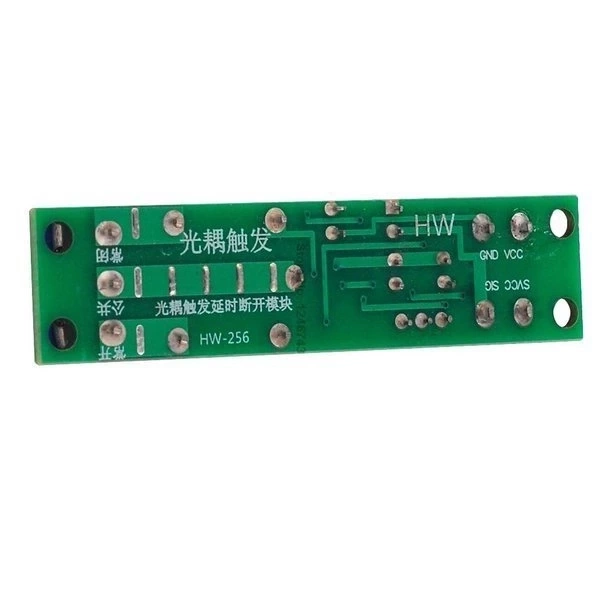

- wyprowadzenie: listwy zaciskowe ARK
- regulacja potencjometrem zgodnie z kierunkiem zaznaczonym na rysunku to skrócenie czasu pracy
- obciążenie styków przekaźnika: 10A/250V AC, lub 10A/30V DC
- napięcie zasilania - VCC +, GND - : 12V DC
- wymiary płytki: 16 x 67 mm
