Przewód koncentryczny RG-59/U
Kable koncentryczne przeznaczone są do transmisji sygnałów wielkiej częstotliwości w instalacjach telewizji naziemnej, kablowej oraz satelitarnej. Kable posiadają ekran o współczynniku krycia oplotu min. 77% zgodnie z wymogami Rozporządzenia Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012, zapewniający wysoki poziom ekranowania (klasa A wg normy PN-EN 50117-2-4). Kable o przeznaczone są do układania wewnątrz budynków. Do instalacji zewnętrznych należy używać kabli o czarnej powłoce zewnętrznej odpornej na UV.
Dane techniczne:
- n x mm2: 1,05/5,0
- średnica [mm]: 6,9
- waga [kg/km]: 48
- Cu [kg/km]: 8,3
- Rodzaj kabla: Kabel telekomunikacyjny
- Rezystancja izolacji: 5 GΩxkm
- Pojemność: 57 nF/km
Temperatura pracy:
- Instalacja na stałe: -30°C do 80°C
- Rezystancja żyły wewnętrznej: 20,41 Ω /km
- Rezystancja żyły zewnętrznej: 18,95 Ω /km
- Impedancja falowa: 75±3 Ω
- Prędkość propagacji NVP: 80%
- Tłumienność ekranowania dla częstotliwości (min.) - klasa A:
- 30 ÷1000 Mhz: 85 dB
- 1GHz ÷2,2 Ghz: 75 dB
- Tłumienność odbiciowa dla częstotliwości dB (min):
- 5÷1000 MHz: 23
- 1÷2,2 GHz: 21
- Minimalny promień gięcia:
- w instalacjach wewnętrznych - 5 x O
Warunki układania:
- Kabel wnętrzowy
- Min. temperatura układania: -10°C
Odporność środowiskowa:
- Nierozprzestrzenianie płomienia na pojedynczym kablu
Certyfikaty / Aprobaty / Dopuszczenia:
- CPR - Certyfikaty / DoP

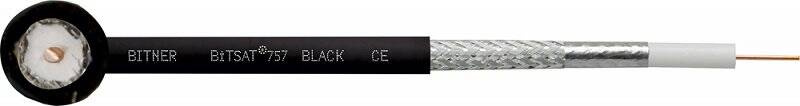

Konstrukcja kabla:
- Materiał żyły: żyły miedziane
- Budowa żył roboczych: Żyła jednodrutowa
- Konstrukcja ośrodka: kabel jednożyłowy
