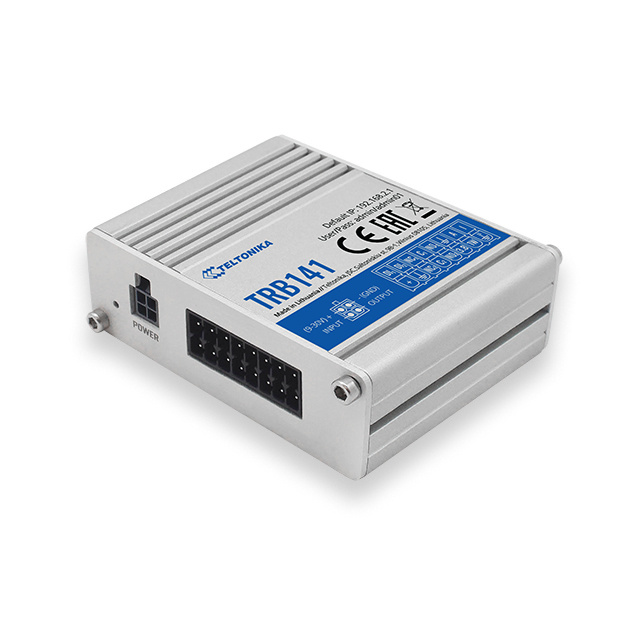

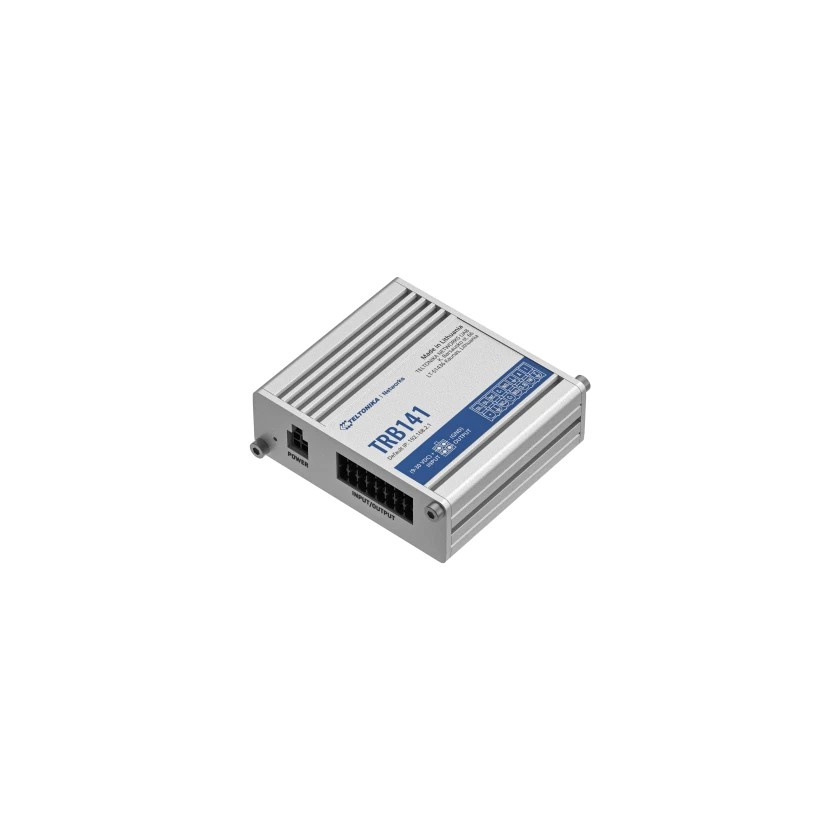

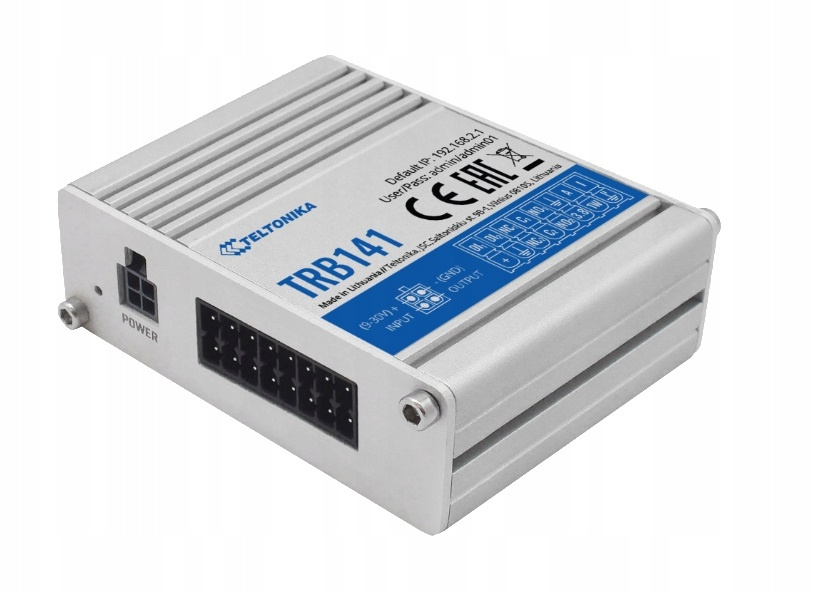

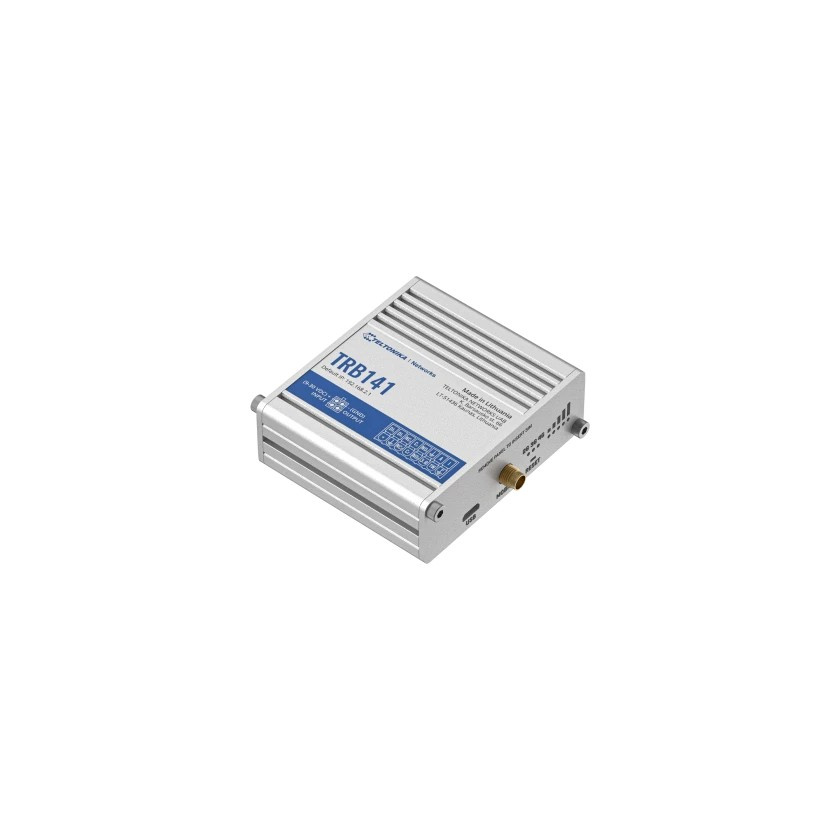

Teltonika TRB141 Bramka 4G LTE 1x SIM, I/O 16-pin
Teltonika TRB141 Bramka 4G LTE 1x SIM, I/O 16-pin
Niewielkich rozmarów bramka sieciowa LTE wyposażona w wiele portów do zastosowań przemysłowych w tym cyfrowe, przekaźnikowe, analogowe i izolowane. Bramka została zaprojektowana do zastosowań w środowiskach przemysłowych i oferuje wiele przydatnych funkcji oprogramowania, takich jak m.in. powiadomienia SMS, firewall czy obsługa FOTA.
Główne funkcje:
Porty komunikacyjne do zdalnego monitorowania i kontroli
LTE Cat 1 do komunikacji M2M/IoT
Kompaktowy rozmiar, łatwa instalacja
Szeroki zakres napięć zasilania
Łatwy w użyciu, bezpieczny i bogaty w funkcje system operacyjny oparty na OpenWrt
Opis produktu:
Sygnał mobilny:
- Moduł mobilny: 4G (LTE) - Cat 1 do 10 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps
- Status: siła sygnału (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP Bajty wysłane / odebrane
- SMS/połączenie: status SMS, konfiguracja SMS, narzędzia połączeń
Dane sieciowe:
- Obsługiwane protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP, MQTT
- Tryb mostu: bezpośrednie połączenie (most) między dostawcą usług internetowych a urządzeniem w sieci LAN
- Monitorowanie połączenia: Ping Reboot, Periodic Reboot, LCP i ICMP do kontroli łącza, Wget
- Funkcje Firewall: przekazywanie portów, traffic rules, custom rules
- DHCP: statyczny i dynamiczny przydział adresów IP
- DDNS: obsługuje automatycznie do 25 dostawców usług, możliwość ręcznej konfiguracji kolejnych
Bezpieczeństwo:
- Autoryzacja: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509
- Firewall: wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; NAT; NAT-T
- Kontrola dostępu: elastyczna kontrola dostępu do pakietów TCP, UDP, ICMP, filtr adresów MAC
Dane VPN:
- OpenVPN: jednoczesne działanie wielu klientów i serwera, 12 metod szyfrowania
- Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
- IPsec: IKEv1, IKEv2, obsługuje do 5 tuneli VPN IPsec, 5 metod szyfrowania (DES, 3DES, AES128, AES192, AES256)
- GRE: tunel GRE
- PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie
Monitorowanie i zarządzanie:
- Interfejs sieciowy: HTTP/HTTPS, status, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problemów, dziennik systemu, dziennik jądra (kernel)
- FOTA: aktualizacja oprogramowania sprzętowego z serwera, automatyczne powiadomienie
- SSH: SSH (v1, v2)
- SMS: status SMS, konfiguracja SMS
- MQTT: broker MQTT, wydawca MQTT
- JSON-RPC: zarządzanie API przez HTTP/HTTPS
- Modbus: status/sterowanie Modbus TCP
Parametry podzespołów:
- procesor: ARM Cortex-A7 1,2 GHz
- pamięć RAM: 128 MB (50 MB dostępne dla przestrzeni użytkownika)
- pamięć flash: 512 MB (70 MB dostępne dla przestrzeni użytkownika)
Oprogramowanie i konfiguracja:
- Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa konfiguracji, punkt przywracania
- FOTA: aktualizacja oprogramowania / konfiguracja z serwera
- RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń
- Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji
Dostosowanie oprogramowania:
- System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)
- Obsługiwane języki: Busybox shell, Lua, C, C++
- Narzędzia programistyczne: pakiet SDK z zapewnionym środowiskiem kompilacji
Wejścia/wyjścia
- Wejście: 2x wejście cyfrowe (konfigurowalne pasywne lub aktywne), 1 x wejście izolowane, 1 x wejście analogowe (4-20 mA)
- Wyjście: 2x wyjście przekaźnikowe (zatrzaskowe i niezatrzaskowe)
- Konfigurowalne wejście/wyjście: 2x konfigurowalne cyfrowe wejścia/wyjścia na 4 pinowym złączu zasilania
- Wydarzenia: status SMS
Zasilanie:
- Złącze: 4-pinowe przemysłowe gniazdo prądu stałego
- Zakres napięcia wejściowego: 9-30 V DC (4-pinowe gniazdo przemysłowe), zabezpieczenie przed odwrotną polaryzacją, ochrona przed przepięciami > 33 VDC 10μ max
- Pobór prądu: <5 W

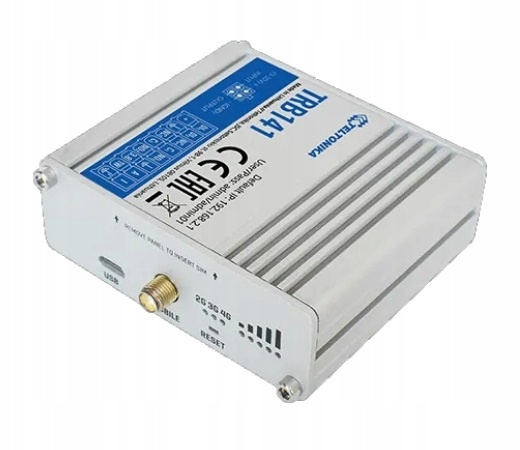

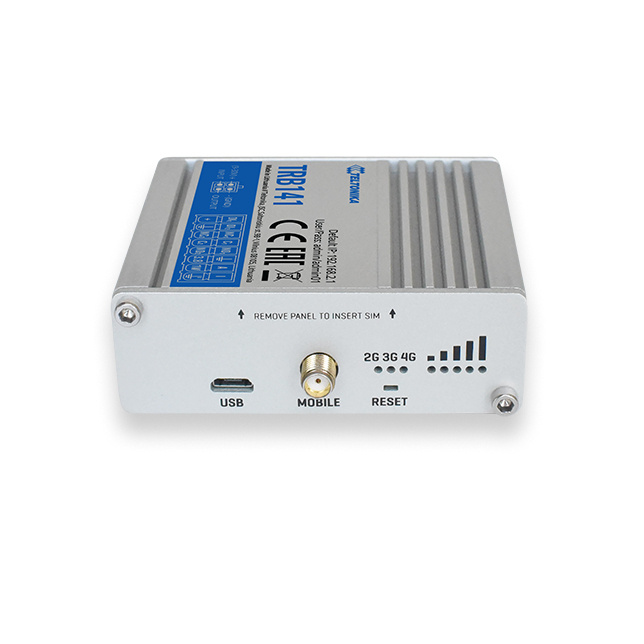

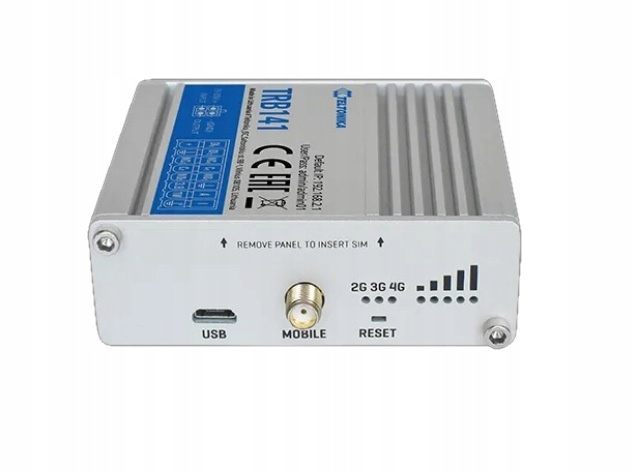

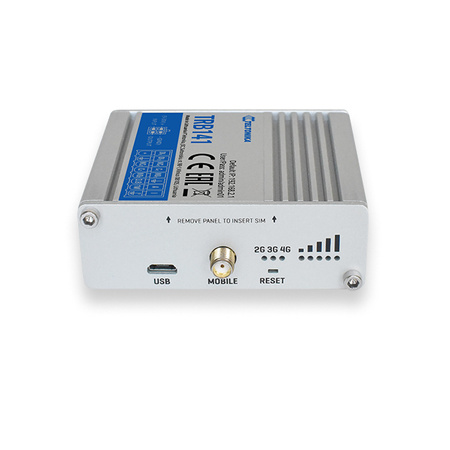

Interfejsy fizyczne (porty, diody LED, anteny, przyciski, sloty na kartę SIM)
- USB: interfejs sieci wirtualnej przez port USB

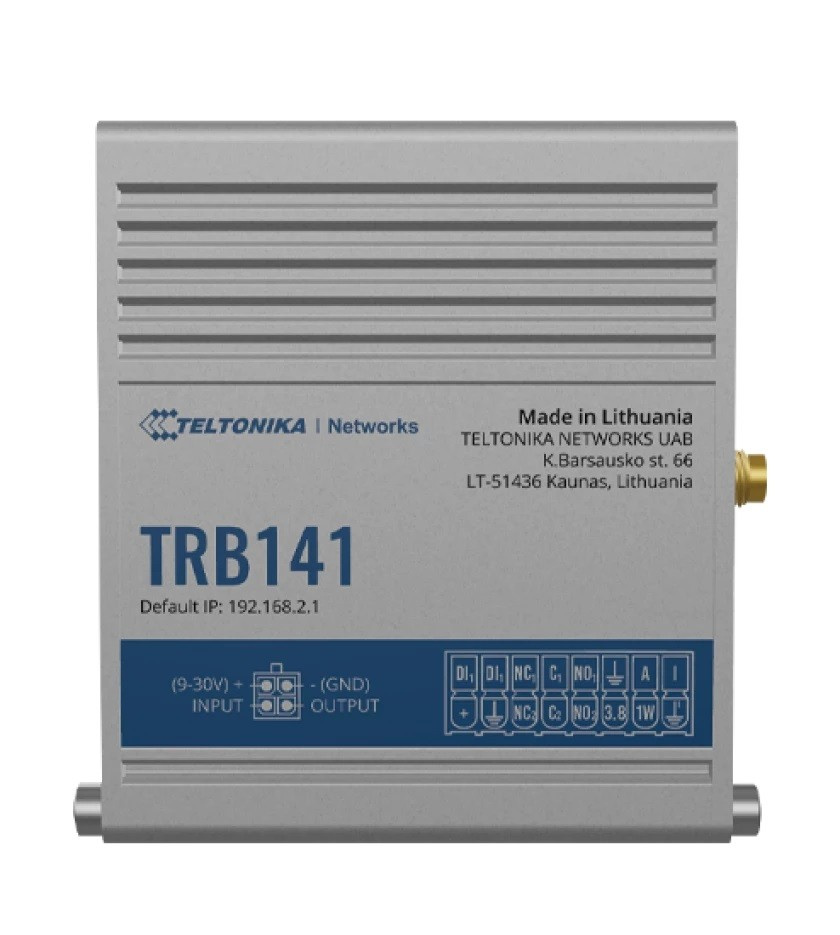

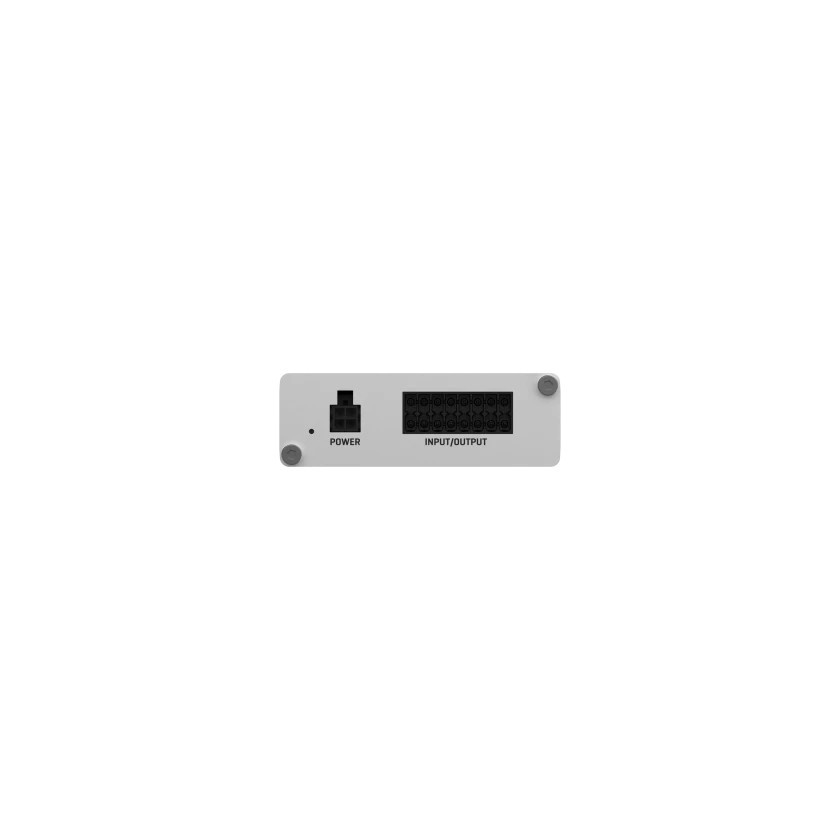

- Wejścia/wyjścia: 16 pinowe gniazdo wejścia/wyjścia, 2 piny wejścia/wyjścia na 4 pinowym złączu zasilania
- Diody LED: 3x stanu połączenia, 5x siła połączenia, 1x zasilanie
- Sloty na kartę SIM: 1x slot SIM (Mini SIM - 2FF), 1,8 V / 3 V
- Zasilanie: 4 pinowe złącze DC z 2 konfigurowalnymi pinami dla cyfrowego wejścia/wyjścia
- Antena: 1x SMA dla LTE
- Przyciski: reset - przycisk przywracania ustawień fabrycznych
Parametry fizyczne:
Materiał obudowy: aluminium
Wymiary: 60 mm x 70 mm x 18 mm (wys. x szer. x gł.)
Waga: 136 g
Opcje montażu: produkt wolnostojący / montaż na dolnej lub bocznej szynie DIN / możliwość montażu samej płytki drukowanej bezpośrednio na szynie DIN
Środowisko pracy:
Temperatura robocza: od -40°C do 75°C
Wilgotność pracy: od 10% do 90% bez kondensacji
Stopień ochrony: IP30
Normy i certyfikaty:
Regulacyjne: CE / RED, EAC, RoHS, WEEE
Normy dotyczące zakłóceń elektromagnetycznych (EMI)
- Standardy: Draft ETSI EN 301 489-1 V2.2.0, Draft ETSI EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0
- ESD: EN 61000-4-2: 2009
- RS: EN 61000-4-3: 2006 + A1: 2008 + A2: 2010
- EFT: EN 61000-4-4: 2012
- Ochrona przed przepięciami: EN 61000-4-5: 2014
- CS: EN 61000-4-6: 2014
- DIP: EN 61000-4-11: 2004
Normy dotyczące częstotliwości radiowej (RF):
- Standardy: EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2
Normy dotyczące zabezpieczeń:
- IEC 62368-1: 2014 (wydanie drugie), EN 62368-1: 2014 + A11: 2017
- EN 50385: 2017
- EN 62232: 2017
Zawartość opakowania:
Bramka TRB141
Zasilacz
1x antena LTE (uchwyt magnetyczny, męski SMA, kabel 3m)
Kabel micro-USB (0,8m)
1x klucz sześciokątny
Złącze wejścia/wyjścia
Kabel LAN
Skrócona instrukcja obsługi
