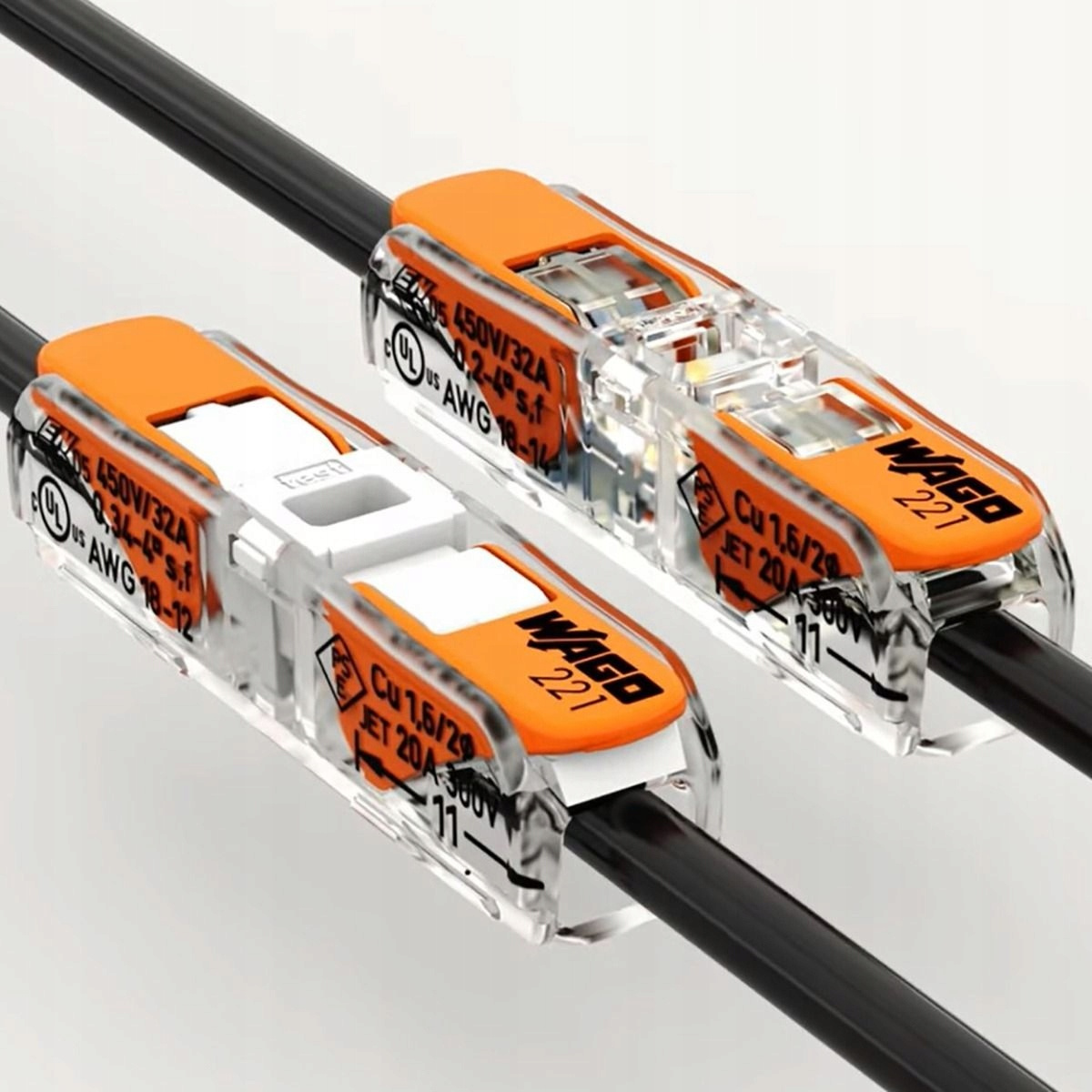

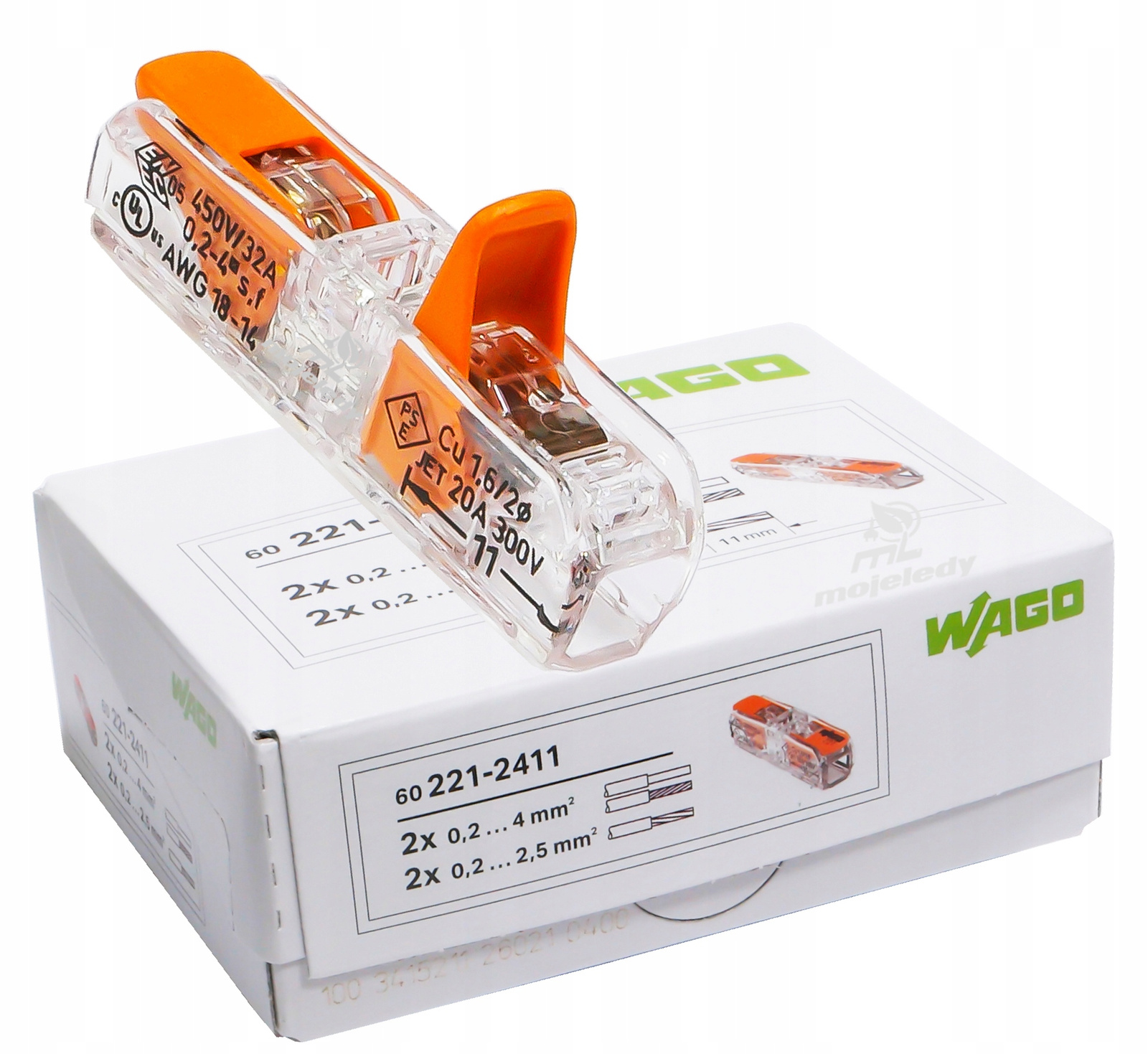

SZYBKOZŁĄCZKA 2X0,2-4MM² (60 SZTUK) TRANSPARENTNA PRZELOTOWA

221-2411 WAGO

DANE TECHNICZNE:

Wskazówka dotyczące bezpieczeństwa 1 - w instalacjach uziemionych

Parametry znamionowe - EN 60664

Napięcie znamionowe - 450V

Napięcie znamionowe udarowe - 4kV

Prąd znamionowy - 32A

Technika podłączania czujnika - CAGE CLAMP

Rodzaj montażu - dźwignia

Materiał podłączanego przewodu - miedź

Przekrój nominalny - 4 mm²

Przewód jednodrutowy - 0,2 - 4 mm² / 24 - 12 AWG

Przewód wielodrutowy - 0,2 - 4 mm² / 24 - 12 AWG

Przewód linkowy - 0,14 - 4 mm² / 24 - 12 AWG

Długość odizolowania przewodu - 11 mm

Łączna liczba zacisków - 2

Łączna liczba potencjałów - 1

Rodzaj oprzewodowania - oprzewodowanie z boku

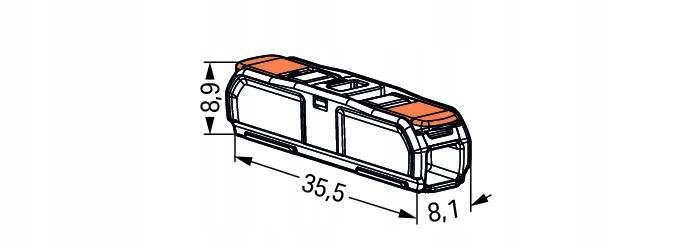

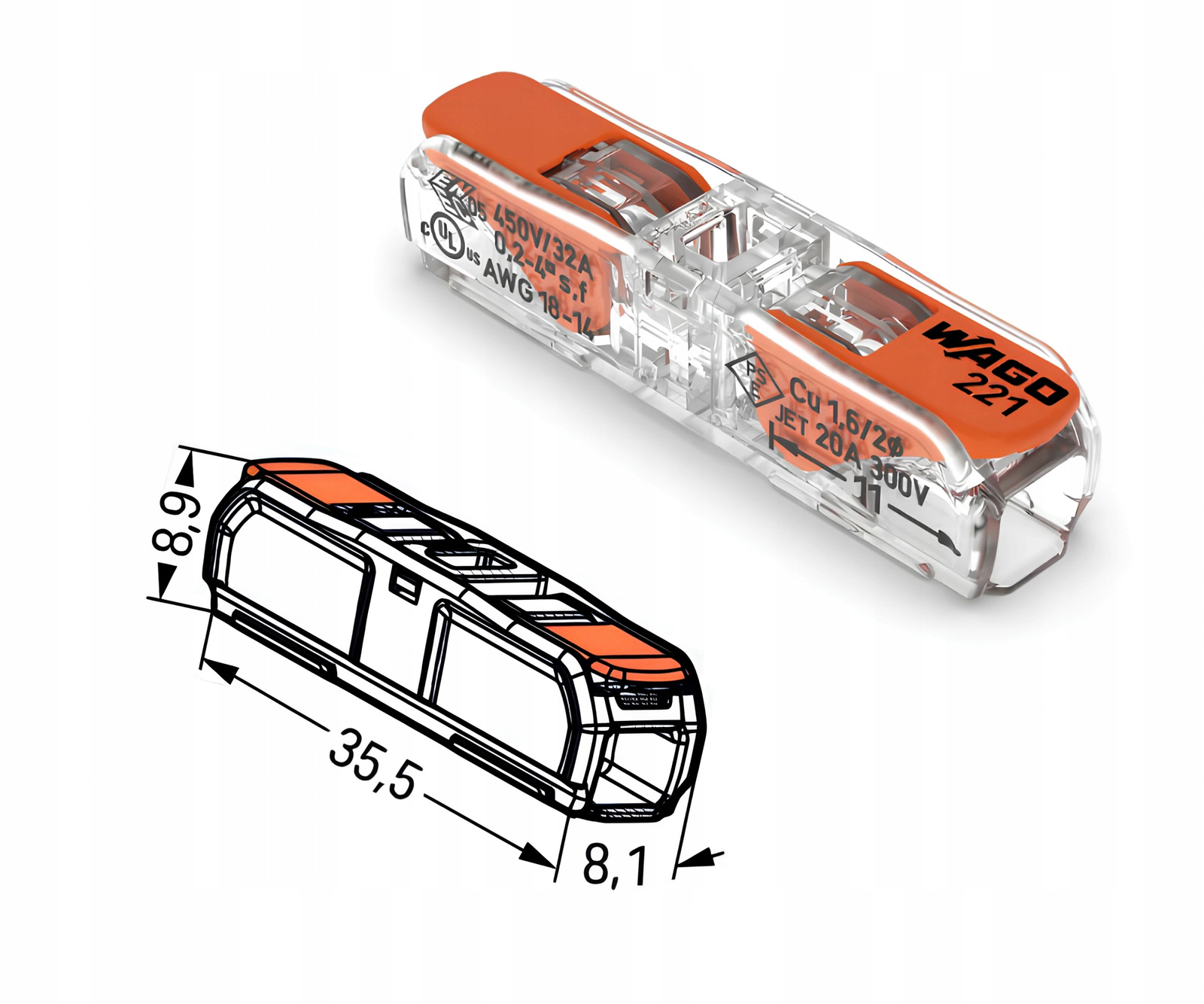

WYMIARY:

Szerokość - 8,1mm

Wysokość - 8,9 mm

Długość - 35,5 mm

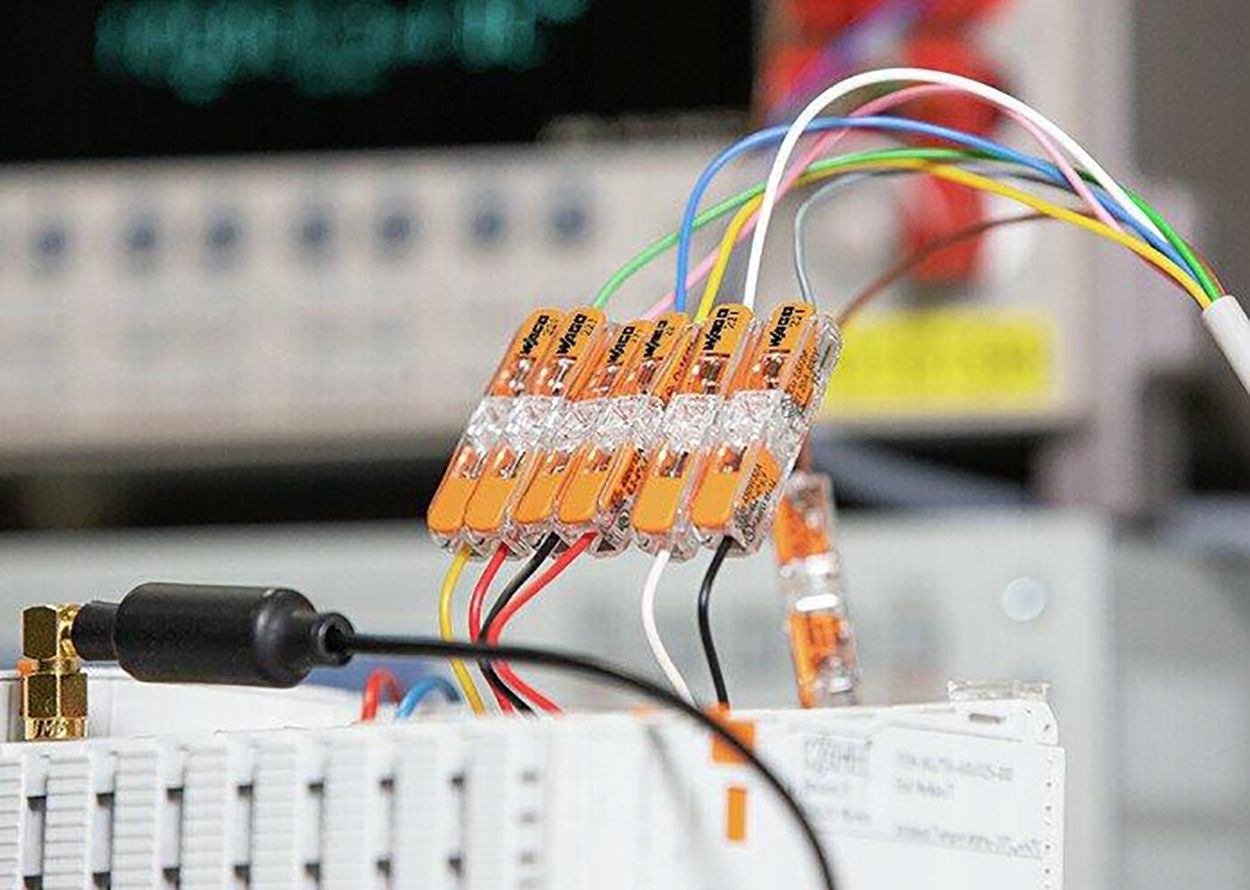

Złączki instalacyjne WAGO, dzięki ekstremalnie małym wymiarom, idealnie nadają się do zastosowania na niewielkiej przestrzeni. Są one znacznie wygodniejsze w montażu oraz ułatwiają ewentualną rozbudowę instalacji. Złączki instalacyjne z serii 221, przeznaczone do wszystkich rodzajów przewodów, wyznaczają nowe standardy. W porównaniu do poprzedniej serii 222 są one o 40% mniejsze i znacznie łatwiejsze w obsłudze. Przezroczysta obudowa, dzięki której można łatwo sprawdzić, czy przewody są prawidłowo umieszczone w zacisku oraz czy są odizolowane na odpowiedniej długości. Dwa łatwo dostępne otwory pomiarowe, jeden od strony płaszczyzny podłączania przewodów oraz drugi, umieszczony po przeciwległej stronie, pozwalają na dokonanie pomiaru nawet przy podłączonych przewodach. Złączki WAGO - 2-, 3- i 5-przewodowe złączki instalacyjne są przeznaczone do montażu przewodów linkowych o przekroju 0,14 – 4 mm² oraz jedno- i wielodrutowych o przekroju 0,2 - 4 mm². Tym samym mogą być wykorzystywane do łączenia różnych typów i przekrojów przewodów. Dzięki maksymalnemu prądowi nominalnemu 32 A/450 V oraz możliwości pracy w temperaturze dopuszczalnej długotrwale 105 °C złączki instalacyjne mogą być stosowane w temperaturze otoczenia do maksymalnie 85 °C (T85) zarówno do małych, jak i większych odbiorników. Certyfikaty ENEC oraz UL potwierdzają dopuszczenie serii 221 do zastosowania na światowych rynkach.

Zalety złączek instalacyjnych:

- oszczędność miejsca nawet do 40 % w porównaniu ze złączkami z serii 222 WAGO

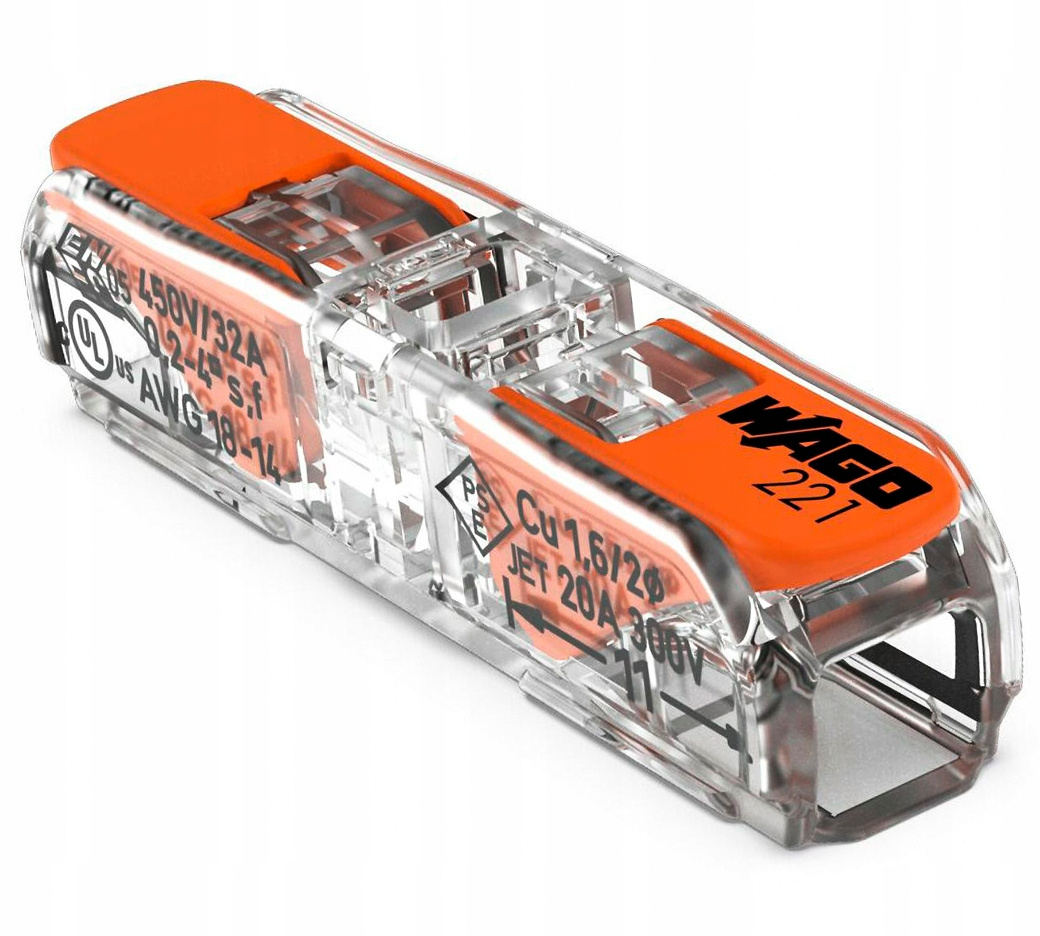

- przezroczysta obudowa do kontroli wzrokowej prawidłowego ułożenia oraz odpowiedniej długości odizolowania przewodów

- komfortowy montaż przewodów przy użyciu niewielkiej siły

- dowolna kombinacja różnorodnych przewodów o przekrojach od 0,14 – 4 mm²

- dwa otwory pomiarowe do wszystkich dostępnych w handlu końcówek pomiarowych
