APT-5-50 Switch PoE 5 portowy 10/100/1000Mbps, extender

APT-5-50 jest gigabitowym przełącznikiem sieciowym PoE mającym możliwość pracy jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany w sytuacjach, gdy na jednym przewodzie UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.

Urządzenie umożliwia nam zasilanie do 4 odbiorników PoE za pomocą jednego przewodu UTP. W sytuacjach, kiedy nie mamy możliwości doprowadzenie nowego przewodu lub doprowadzenie wiązałoby się z dodatkowymi kosztami, APT-5-50 pozwala nam na wykorzystanie istniejącego już okablowania.

APT-5-50 może pełnić rolę ekstendera sieci LAN + PoE w sytuacji, kiedy odległość pomiędzy urządzeniami przekracza 100m. Jeżeli jest możliwość podzielenia przewodu na odcinki poniżej 100m przewodu UTP pozwala na zwiększenie zasięgu sieci LAN bez konieczności podłączenia dodatkowego zasilania z zachowaniem pełnej przepustowości 1000Mbps.

Podstawowe zastosowania:

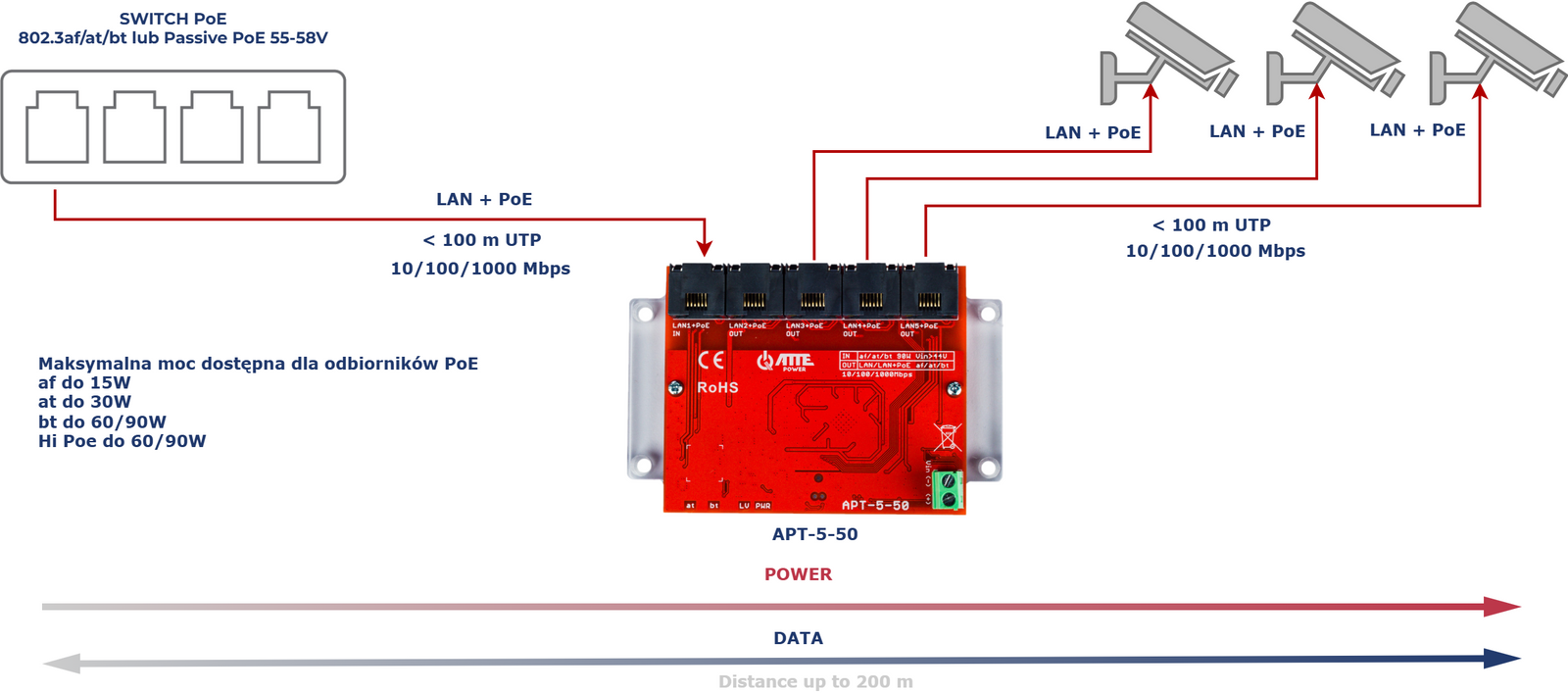

• jako rozdzielacz dla 4 odbiorników PoE (kamer IP) zasilanych z jednego przewodu UTP np. montaż dodatkowych kamer w miejscu już istniejących kamer bez wymiany okablowania
• w połączeniu kaskadowym (szeregowym) do podłączenia kilku urządzeń IP PoE na na odległościach przekraczających 100m UTP
• możliwość lokalnego zasilania pozwala na zbudowanie złożonej struktury punktów dystrybucyjnych w rozległych instalacjach

APT-5-50 przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3af/at/bt60.

Wszystkie porty zapewniają przepustowość 1000Mbps co ma istotne znaczenie przy połączeniach w topologii magistrali.

Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3af/at/bt90 jako odbiorniki PoE oraz IEEE 802.3af/at/bt60 na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów 2-5 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

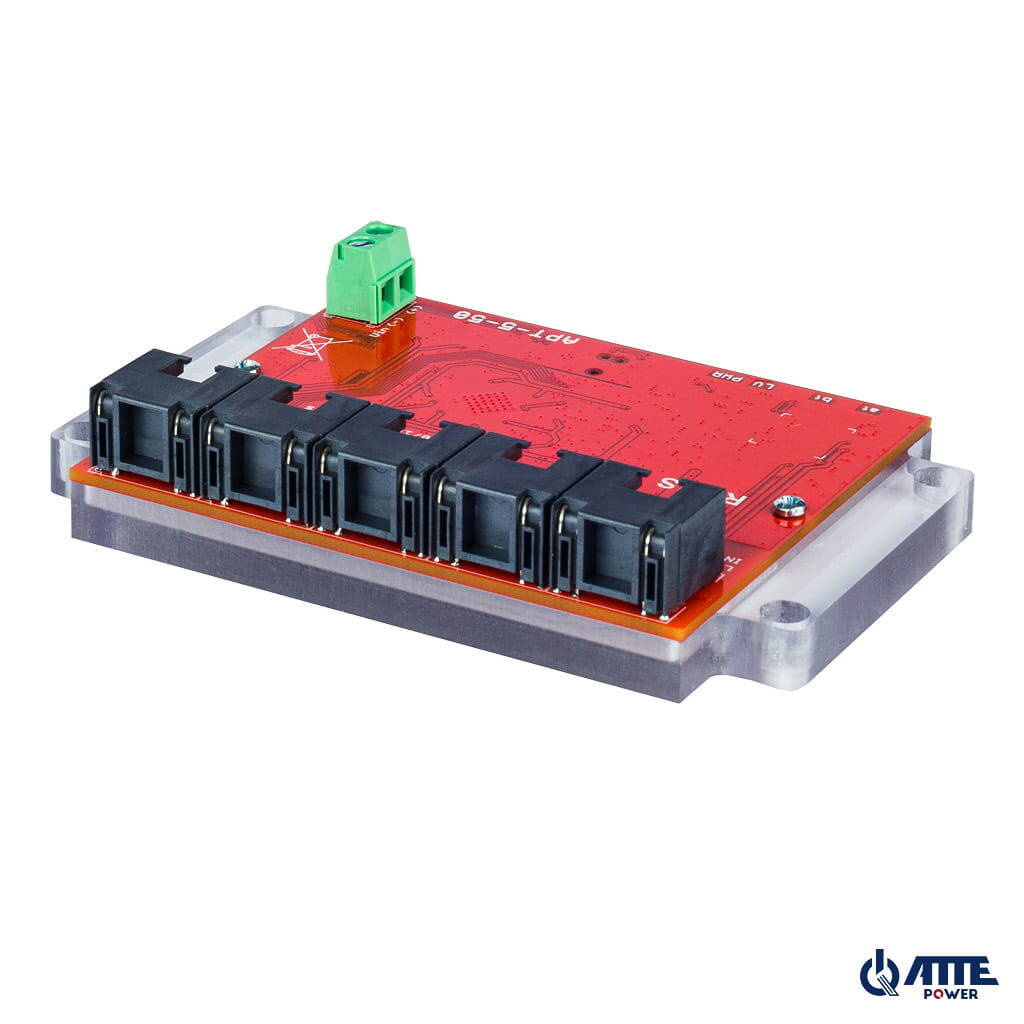

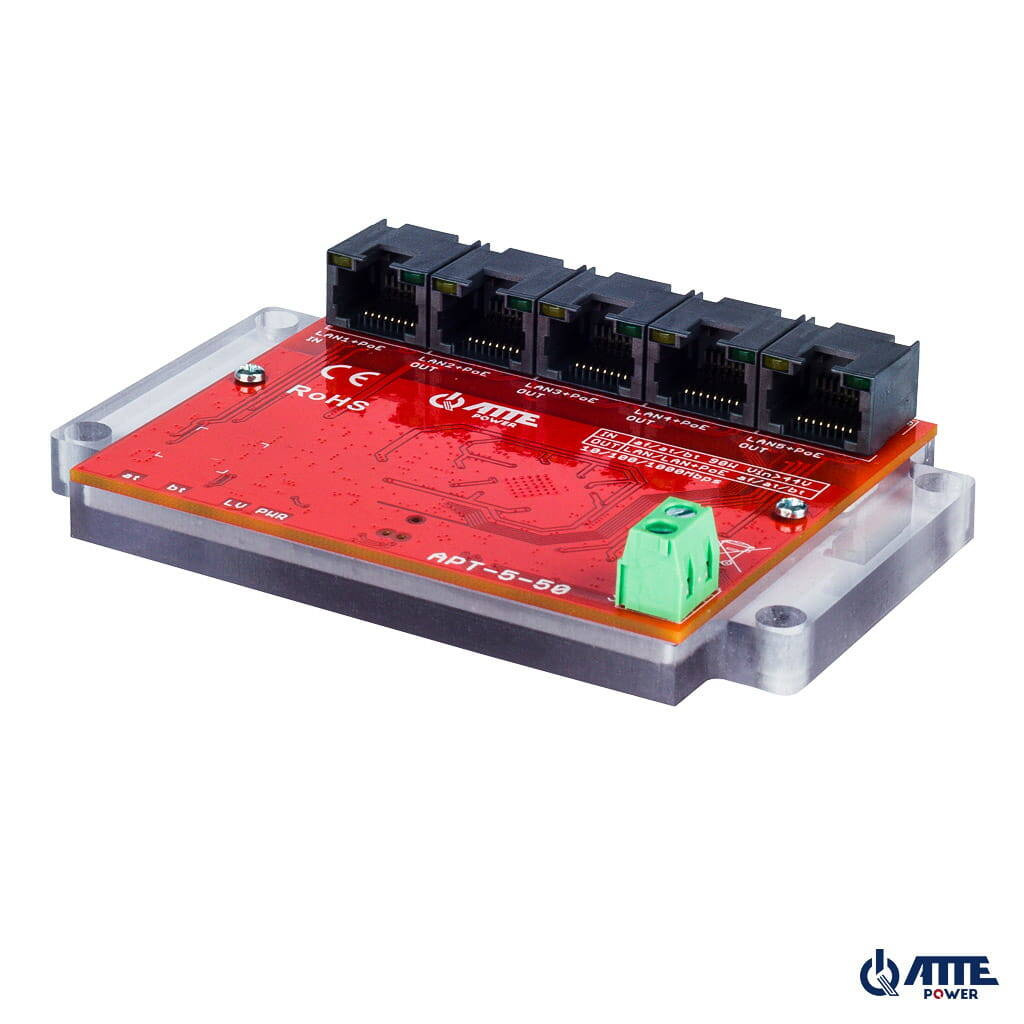

Switch APT posiada możliwość zasilania z zasilacza zewnętrznego za pomocą dodatkowego złącza śrubowego, w takim przypadku port LAN 1 jest wykorzystywany jako port sieciowy LAN (bez zasilania PoE).

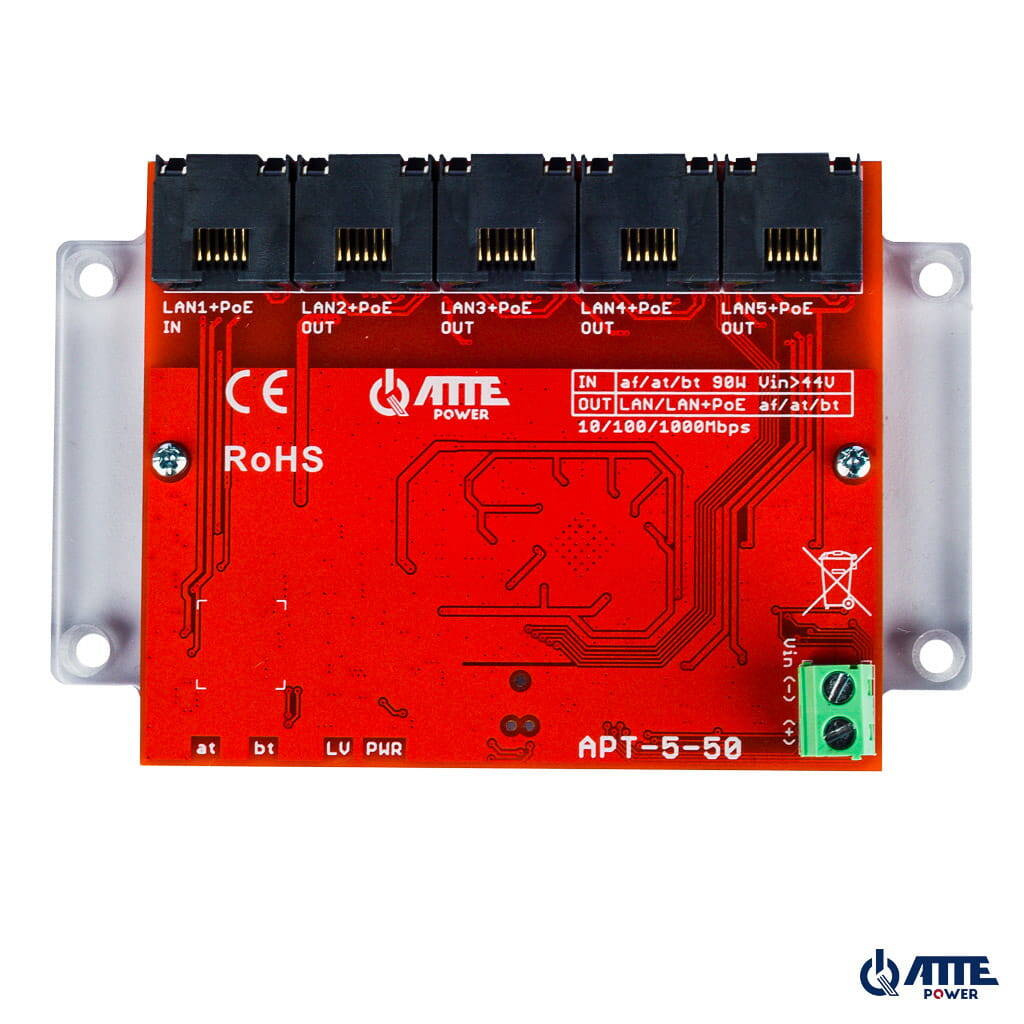

Standard identyfikacji PoE, stan pracy oraz dostępna moc dla odbiorników jest sygnalizowana poprzez diody LED:

• PWR - urządzenie jest zasilane
• LED at - identyfikacja jako odbiornik PoE 30W
• LED bt - identyfikacja jako odbiornik PoE 60W
• LED at + LED bt - identyfikacja jako odbiornik PoE 90W
• LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu

Gdy napięcie na switchu spadnie poniżej 44V zostanie załączona dioda LED LV. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania. Należy w takim przypadku zweryfikować układ zasilania, aby uniknąć sytuacji, kiedy urządzenia IP PoE podłączone do switcha nie uruchamiają się z powodu zbyt niskiego napięcia.

Najważniejsze cechy i funkcje:

• może być zasilany z innego switcha PoE w standardzie 802.3af, 802.3at, 802.3bt60, 802.3bt90 lub PoE Passive (port PoE IN)
• wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 1000Mbps)
• zasilanie kaskadowe (jeden switch zasila kolejne)
• możliwość zasilania do 4 odbiorników PoE 802.3af/at/bt60
• do 90W sumarycznej mocy przy zasilaniu z UTP
• przepustowość urządzenia na poziomie 1000Mbps
• czytelna sygnalizacja stanu pracy oraz identyfikacji
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy

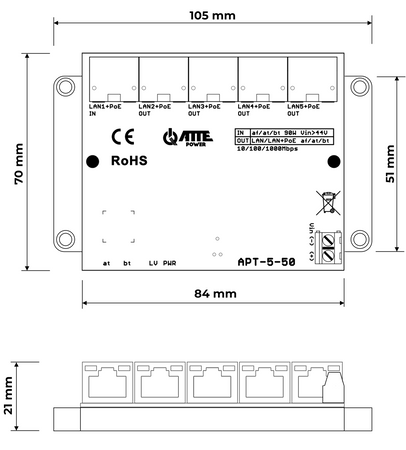

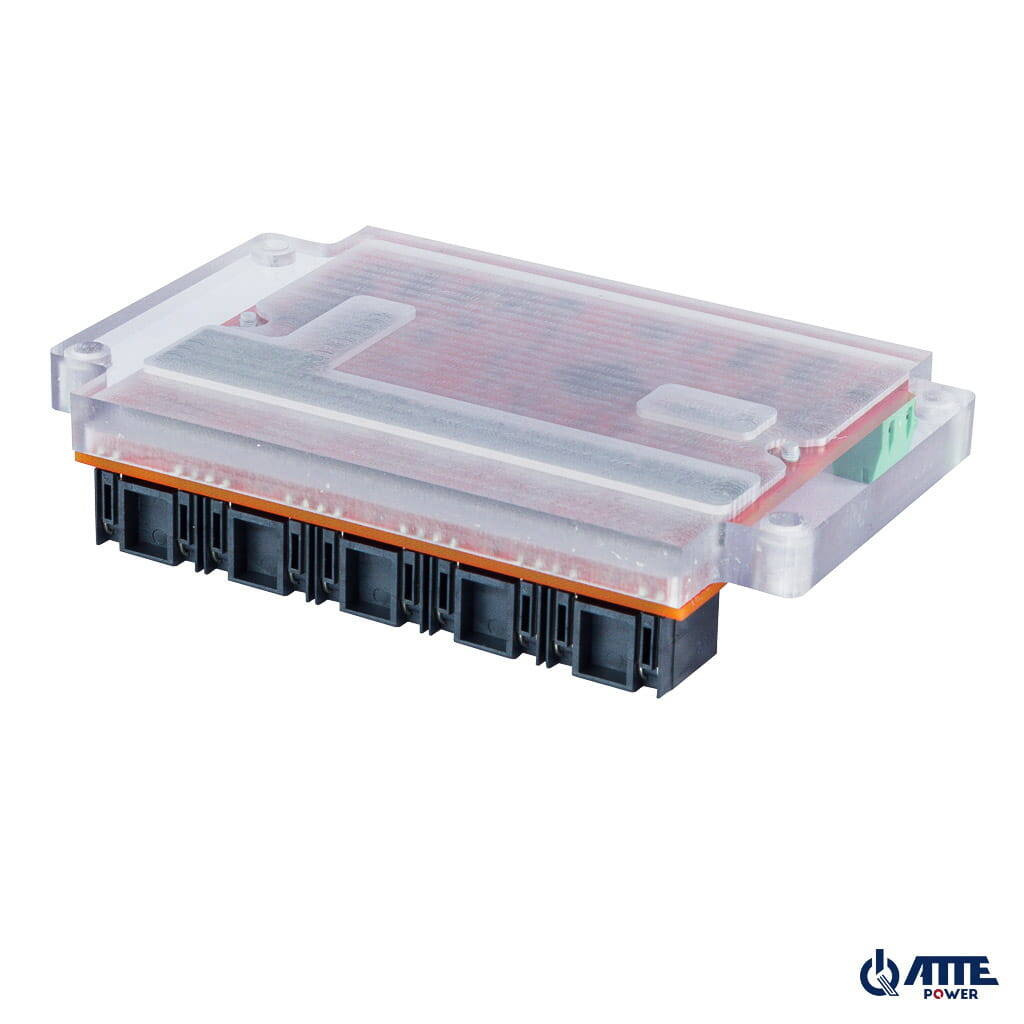

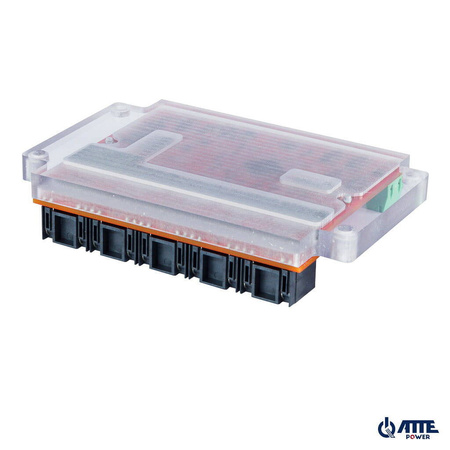

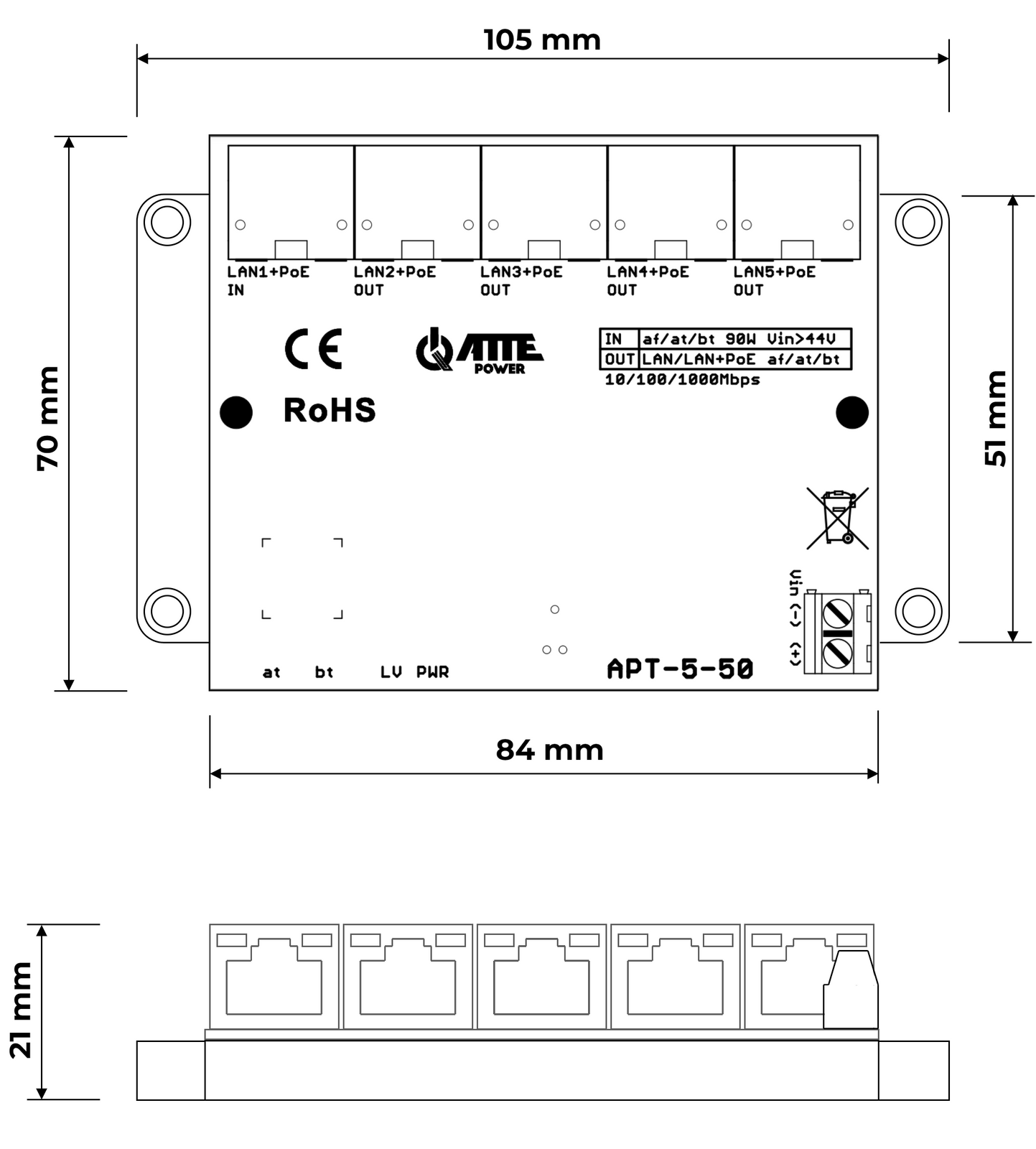

APT-5-50 posiada podstawkę z poliwęglanu wyposażoną w otwory montażowe, które umożliwiają montaż za pomocą kołków ADD-PIN w rastrze 10,8mm który występuje w obudowach serii ABOX oraz blachach montażowych wyposażonych w otworowanie.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Obudowa pozwala na montaż w kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

• dla standardu 802.3af jest to ok. 13W dostępne na extenderze
• dla standardu 802.3at jest to ok. 25W dostępne na extenderze
• dla standardu 802.3bt60 jest to ok. 51W dostępne na extenderze
• dla standardu 802.3bt90 jest to ok. 71W dostępne na extenderze

Uwzględnij oświetlacze IR - włączają się w nocy, zwiększając znacząco pobór mocy.

Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE.
