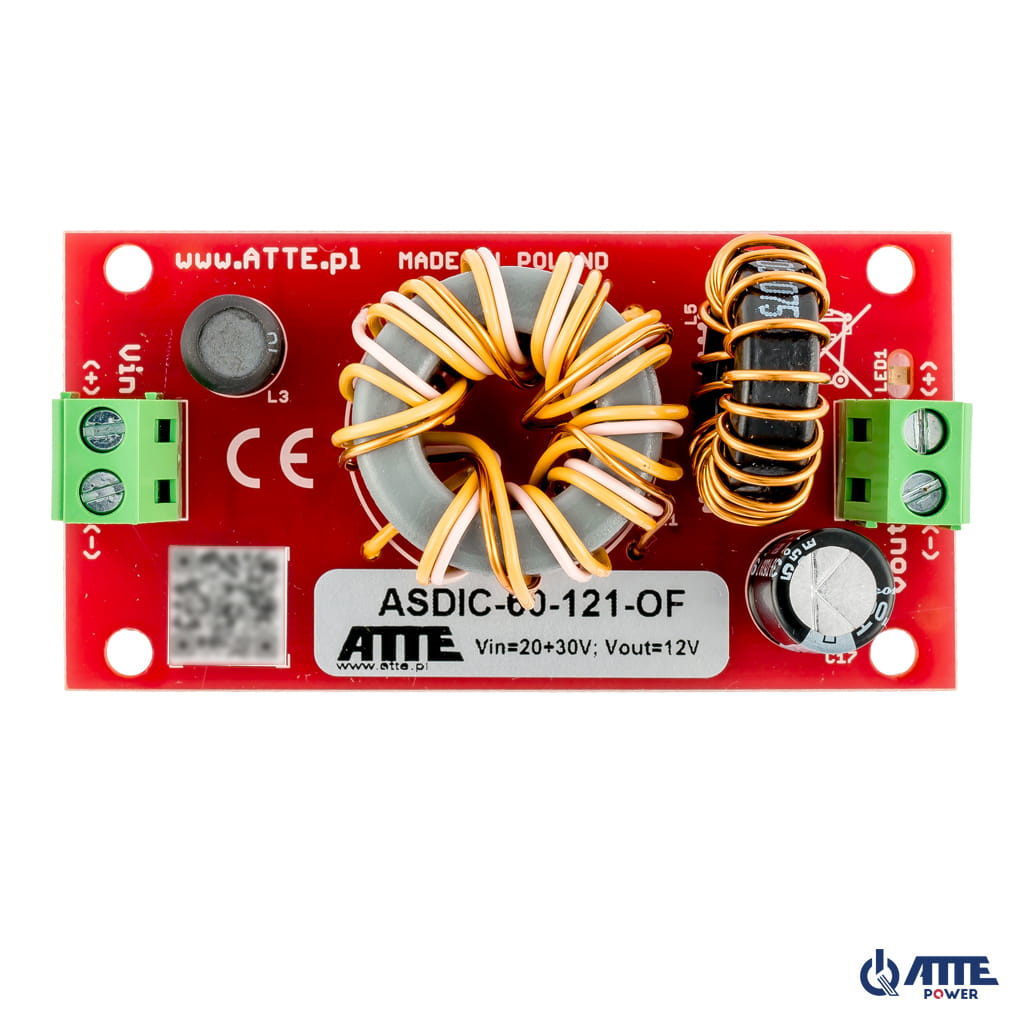

ASDIC-60-121-OF Izolowana przetwornica obniżająca napięcie do 12V
- Izolowana przetwornica DC/DC, obniżająca napięcie, Vin 20...30VDC, Vout 12VDC, Iout 5A, Pout 60W, moduł do zabudowy
Izolowana przetwornica DC/DC, obniżająca napięcie, Vin 20...30VDC, Vout 12VDC, Iout 5A, Pout 60W, moduł do zabudowy
NAJWAŻNIEJSZE CECHY:
- izolacja galwaniczna pomiędzy wejściem i wyjściem przetwornicy
- stabilne napięcie wyjściowe 12VDC
- eliminacja zakłóceń występujących w nieizolowanych systemach zasilania DC
- niewielkie rozmiary modułu
Przetwornice DC/DC grupy ASDIC to wysokosprawne moduły obniżające napięcie do zastosowania w systemach telewizji przemysłowej. Moduły mogą być wykorzystywane w układach w których konieczne jest zachowanie izolacji galwanicznej obwodów np. w celu eliminacji zakłóceń obrazu występujących w nieizolowanych systemach zasilania DC
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Przykłady zastosowań

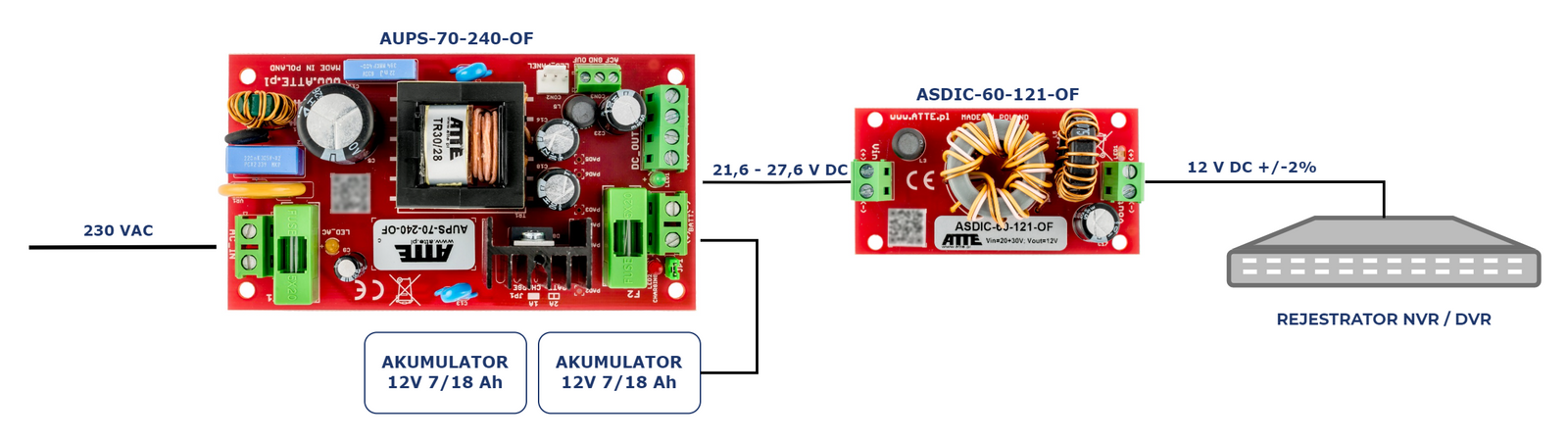

Przykładowe zastosowanie urządzenia ASDIC-60-121-OF do zasilania Rejestratora NVR/DVR
Dane techniczne
| Napięcie zasilania: | 20 ... 30 VDC |
| Napięcie wyjściowe: | 12 VDC +/-2% |
| Moc wyjściowa: | 60 W @24V |
| Sprawność: | 90% @50W |
| Izolacja: | 1,5 kV |
| Zabezpieczenia: | Zabezpieczenie przed zwarciem wyjścia Zabezpieczenie przed przeciążeniem |
| Zakres temperatur pracy: | -25°C ... +50°C |
| Wymiary (S x W x G): | 75 x 39 x 20 mm |
| Waga: | 0,051 kg |
| Konstrukcja obudowy: | Moduł do zabudowy |
| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
| Kod EAN: | 5902143690689 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
