ASUC-100-550-OF Przetwornica podnosząca napięcie do 55V
- Przetwornica DC/DC, podnosząca napięcie, Vin 10...30VDC, Vout 55VDC, Pout 100W, moduł do zabudowy
Przetwornica DC/DC, podnosząca napięcie, Vin 10...30VDC, Vout 55VDC, Pout 100W, moduł do zabudowy
NAJWAŻNIEJSZE CECHY:
- szeroki zakres napięcia zasilania
- ustalone napięcie wyjściowe 55 VDC
- niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
- odporność na odwrotną polaryzację napięcia zasilania

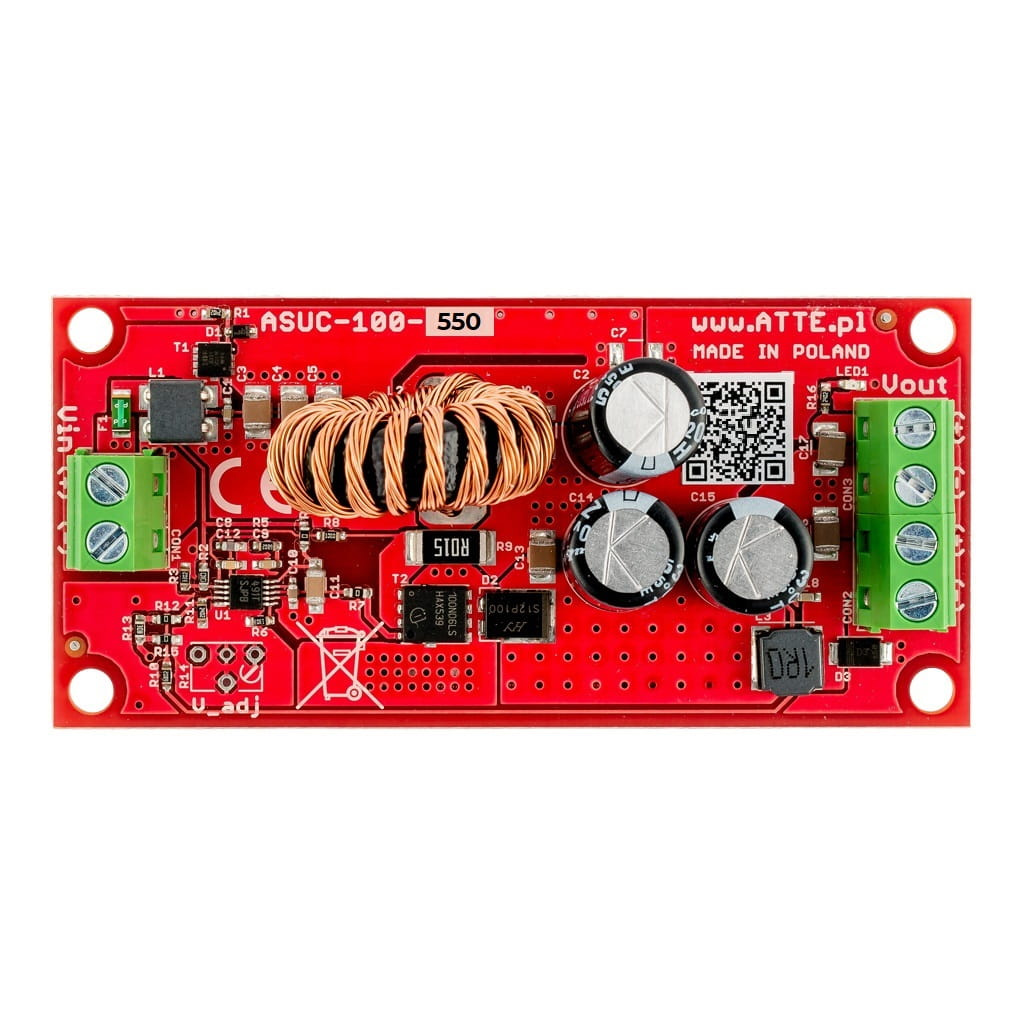

ASUC-100-550-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 55 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 55VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego. Wyższe napięcie pozwala skompensować spadki napięć dla odbiorników PoE dużej mocy.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Przykłady zastosowań

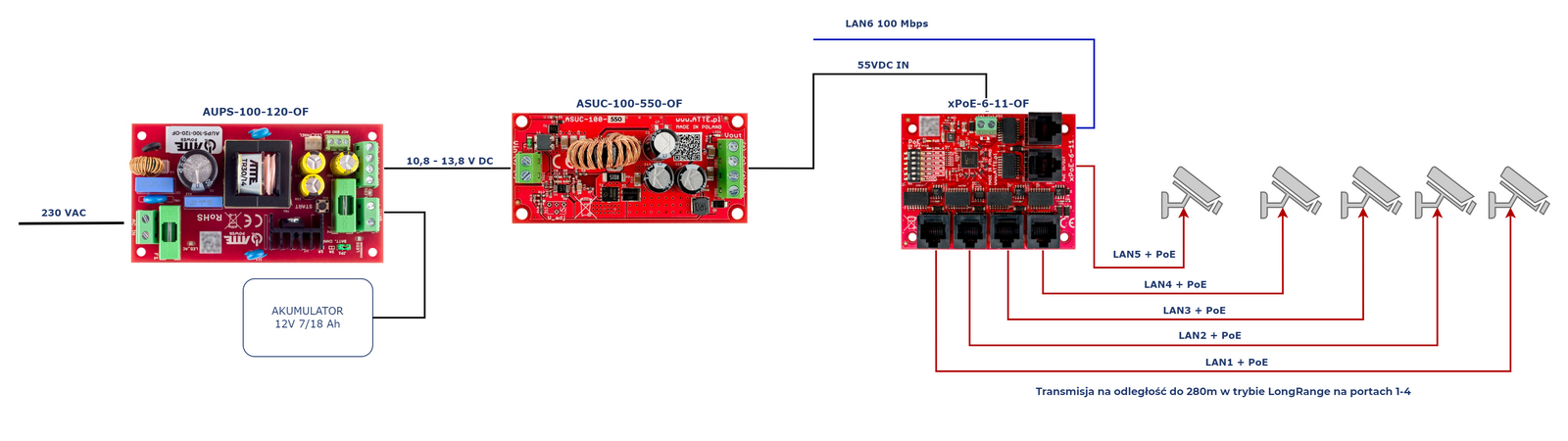

Przykładowe zastosowanie ASUC-100-550-OF do zasilenia 5 kamer IP PoE
Dane techniczne
| Napięcie zasilania: | 10 ... 30 VDC |
| Napięcie wyjściowe: | 55 VDC +/-2% |
| Moc wyjściowa: | 120 W @24V, 80 W @12V |
| Sprawność: | 93% @Vin = 12 V, Pout = 80 W |
| Prąd jałowy przetwornicy: | 27 mA @12V |
| Sygnalizacja: | LED1 - obecność napięcia wyjściowego |
| Zakres temperatur pracy: | -25°C ... +50°C |
| Wymiary (S x W x G): | 40 x 83 x 27 mm |
| Waga: | 0,036 kg |
| Konstrukcja obudowy: | Moduł do zabudowy |
| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
| Kod EAN: | 5902143690719 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
