- SDIP-12-121 to gigabitowy adapter PoE z przetwornicą obniżającą napięcie. Urządzenie pozwala nam na zasilanie urządzeń o nominalnym napięciu 12V z portu PoE 802.3af.

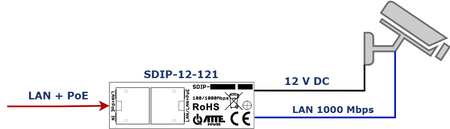

SDIP-12-121 to gigabitowy adapter PoE z przetwornicą obniżającą napięcie. Urządzenie pozwala nam na zasilanie urządzeń o nominalnym napięciu 12V z portu PoE 802.3af. Podstawowym zastosowaniem adaptera jest zasilanie urządzeń, takich jak kamera, stacja bramowa z elektrozaczepem wymagających zasilania 12V.
SDIP-12-121 to splitter PoE w pełni kompatybilny ze switchami PoE działającymi zgodnie ze standardem 802.3af. Urządzenie nie posiada zasilania PoE na wyjściu RJ45.
Najważniejsze cechy i funkcję:
- przeznaczony do pracy w sieciach 10/100/1000Mbps
- współpraca z switchami PoE 802.3af
- wysoka sprawność energetyczna >90%
- współpraca z pasywnymi zasilaczami PoE 35-56V
- niewielkie rozmiary modułu
- zoptymalizowany układ złącz RJ45 ułatwiający montaż w puszkach instalacyjnych
Sygnalizacja stanu pracy jest realizowana poprzez diody LED:
- LED w złączach RJ45 - zasilanie PoE na porcie
- LED DC - informacja o napięciu 12V na złączu DC
Całkowity budżet mocy SDIP-12-121 wynosi 12W. W przypadku większego zapotrzebowania dostępne są również adaptery o wyższej mocy, takie jak SDIP-20-AD0 (20W) oraz SDIP-40-120 (40W), które pozwalają zrealizować tę samą aplikację.
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

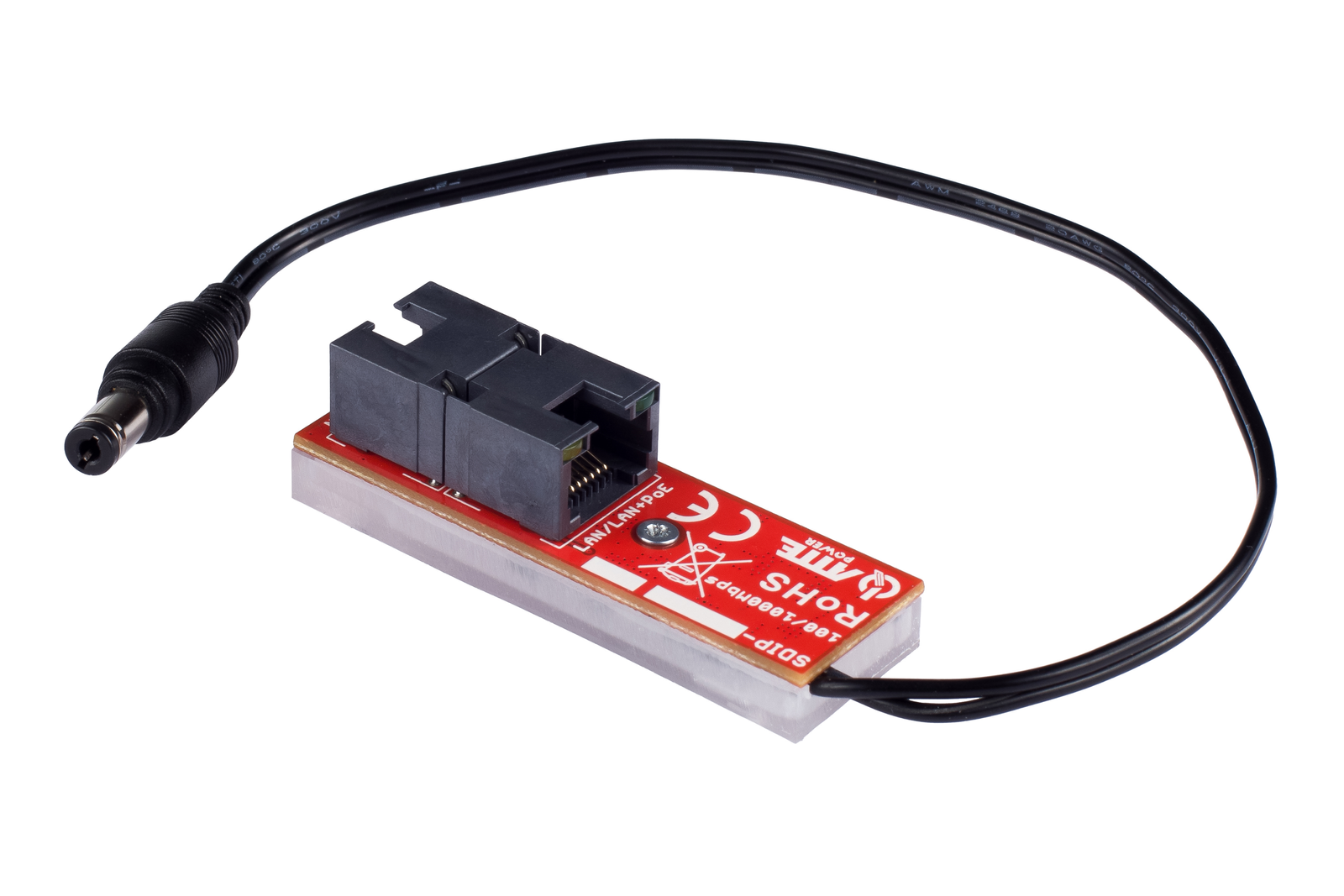

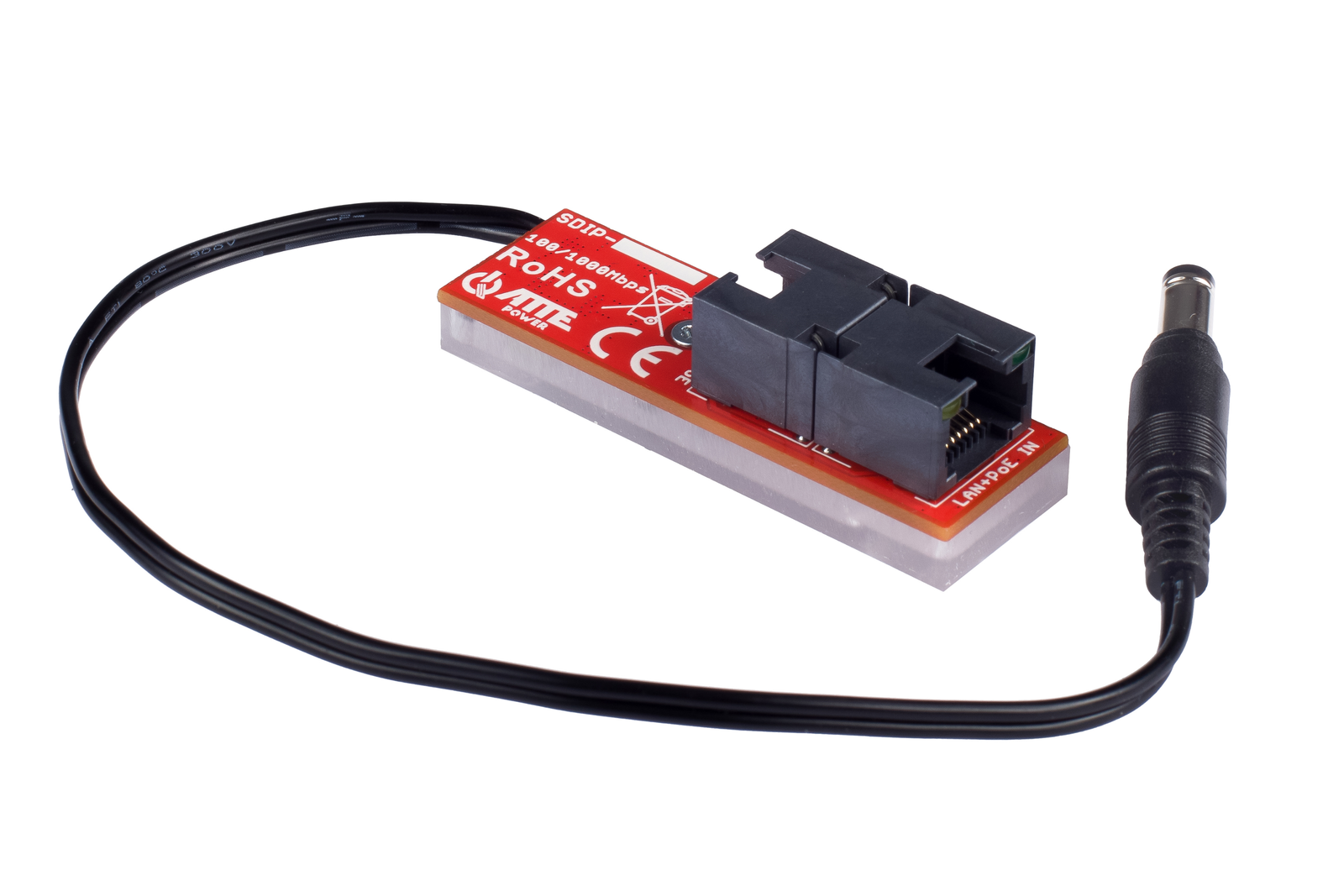

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich obudowach.

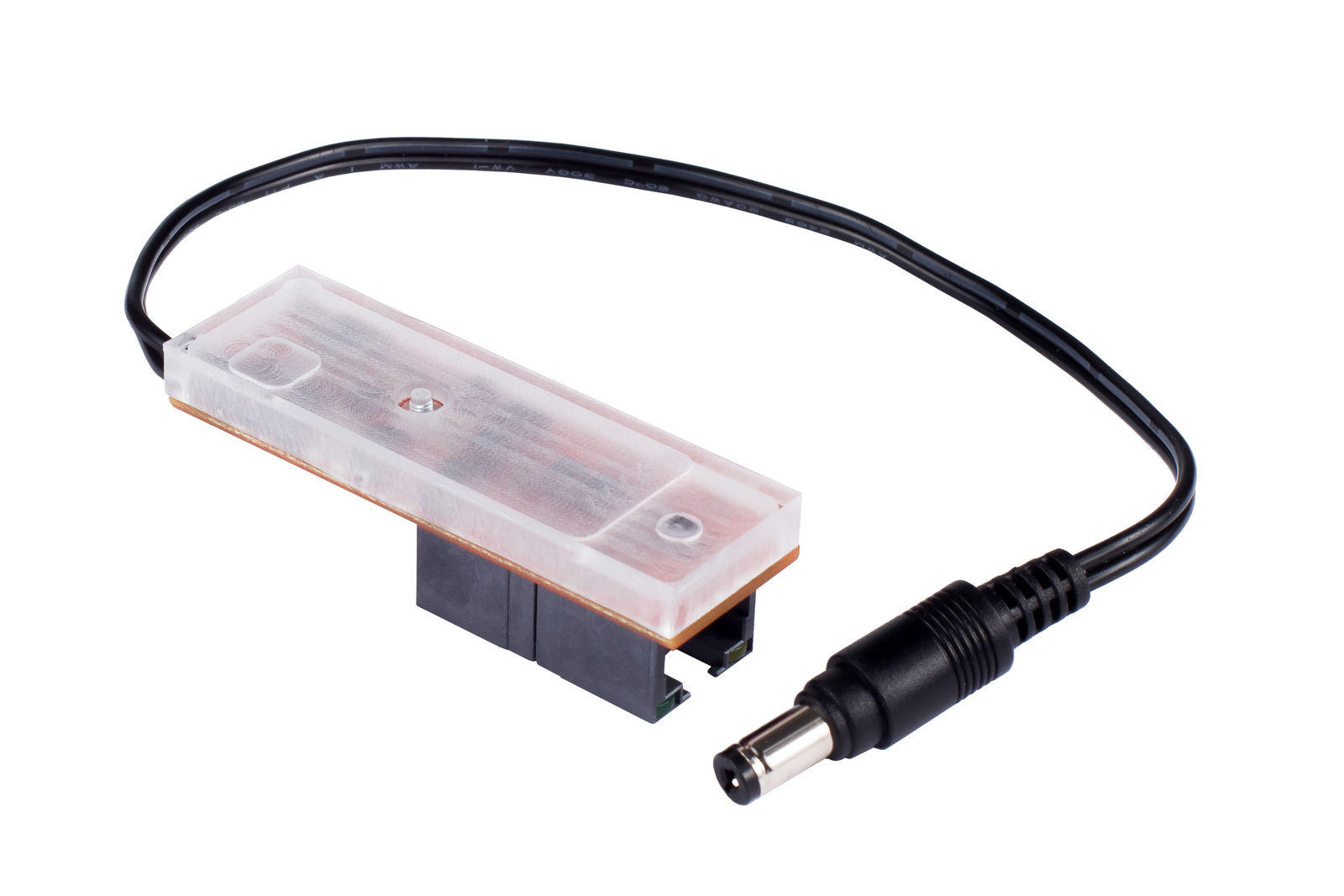

Adapter posiada podstawę z poliwęglanu mającą na celu ochronę elektroniki przed uszkodzeniami mechanicznymi.
Uwagi instalacyjne
- splitter nie posiada zasilania PoE na wyjściu RJ45.
- moc maksymalna przetwornicy to 12W.
- urządzenie SDIP-12-121 jest nową wersja adaptera ASDC-12-121-HS i może być stosowany zamiennie w jego miejsce.
Przykłady zastosowań

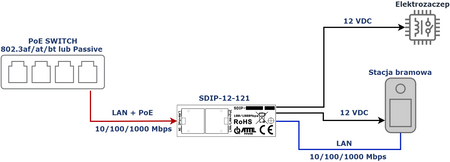

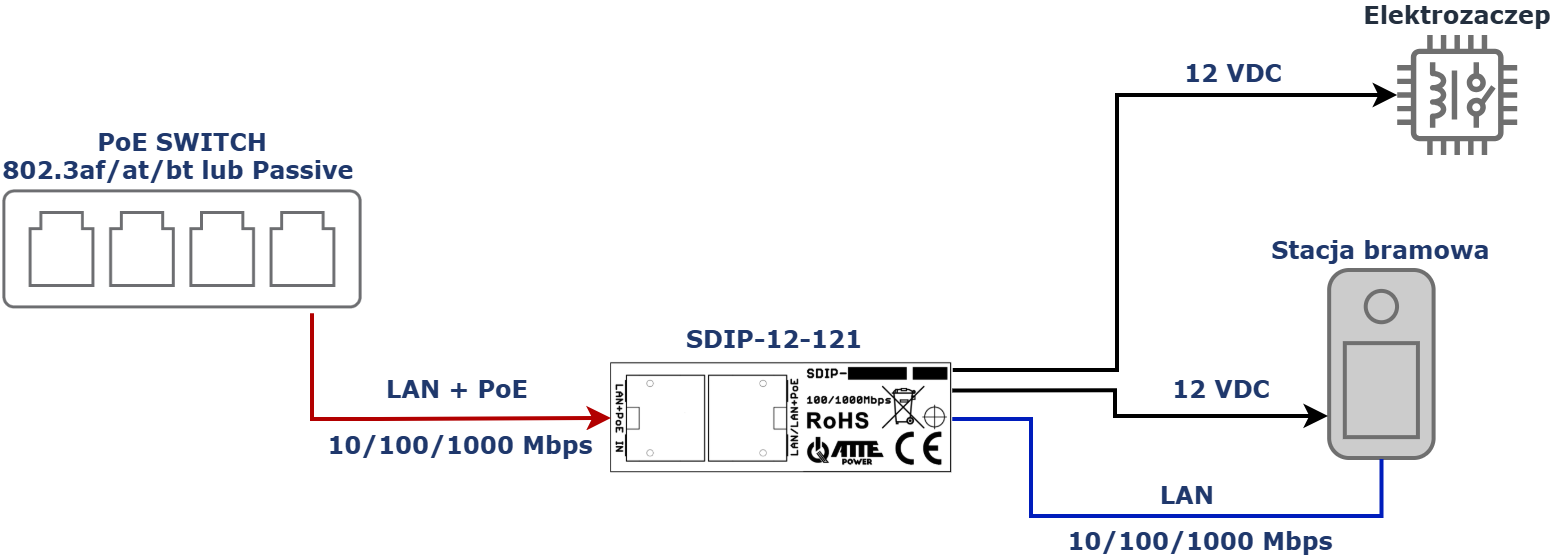

Przykład zastosowania SDIP-12-121 do zasilania stacji bramowej z elektrozaczepem.
Dane techniczne
| Całkowita ilość portów: | 2 Porty PoE, 1 Wtyk DC |
| Napięcie zasilania: | 35 ... 56 VDC (PoE) |
| Napięcie wyjściowe: | 12 VDC +/-3% |
| Prąd wyjściowy: | 1 A |
| Zabezpieczenia przepięciowe: | LAN IN, LAN OUT, DC OUT |
| Zabezpieczenia przeciążeniowe: | DC OUT Zabezpieczenie przetwornicy 2A |
| Sygnalizacja zasilania: | LED DC (czerwona) - obecność zasilania DC_OUT |
| Sygnalizacja PoE: | LED LAN (żółta) - obecność zasilania PoE na porcie |
| Zakres temperatur pracy: | -25°C ... +50°C |

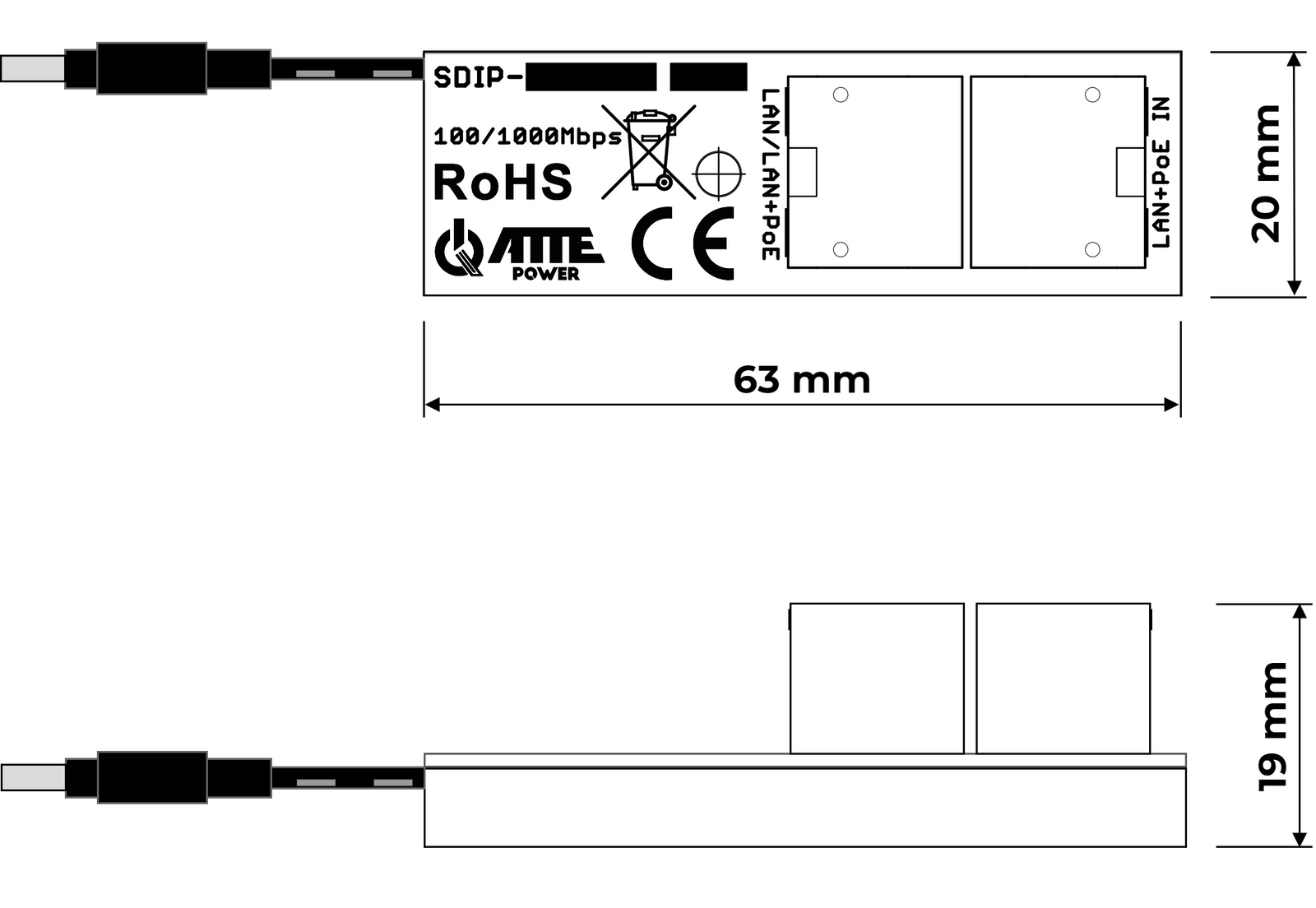

| Wymiary (S x W x G): | 63 x 20 x 19 mm |
| Waga: | 0,022 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Poliwęglan |
| Kod EAN: | 5902143691655 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
