IPUPS-16-20-R5U0 Zestaw buforowy do 16 kamer IP switch Po 16P+2G
- Zestaw buforowy do 16 kamer IP, w obudowie RACK ABOX-R5U0 (2x AKU 18Ah), zasilacz 144W (2x 72W), switch PoE 18 portowy (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne
Zestaw buforowy do 16 kamer IP, w obudowie RACK ABOX-R5U0 (2x AKU 18Ah), zasilacz 144W (2x 72W), switch PoE 18 portowy (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne
Najważniejsze cechy i funkcje:
- obsługa kamer 4K Ultra HD
- możliwość buforowego zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- do 40W mocy na portach PoE (LAN_1 do LAN_8)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (90%)
- dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

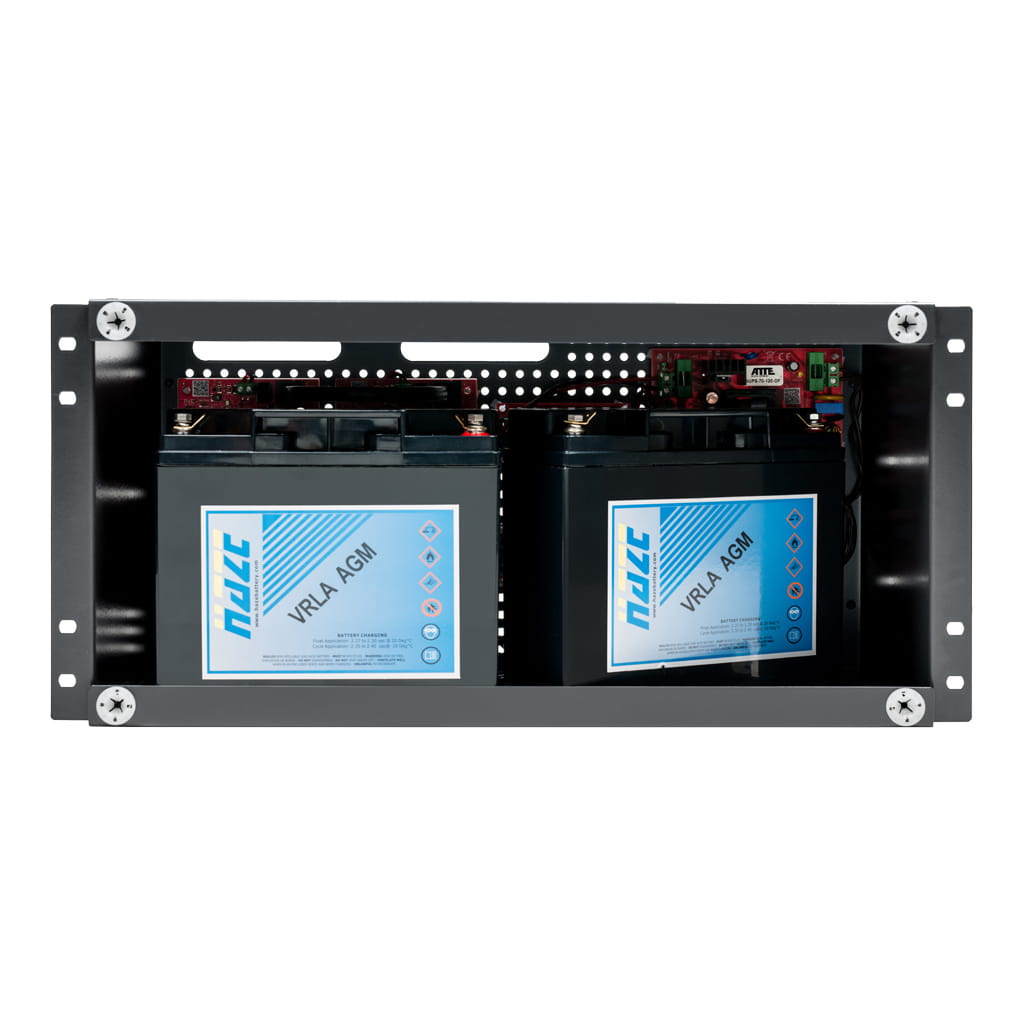

- miejsce na 2 akumulatory 18Ah

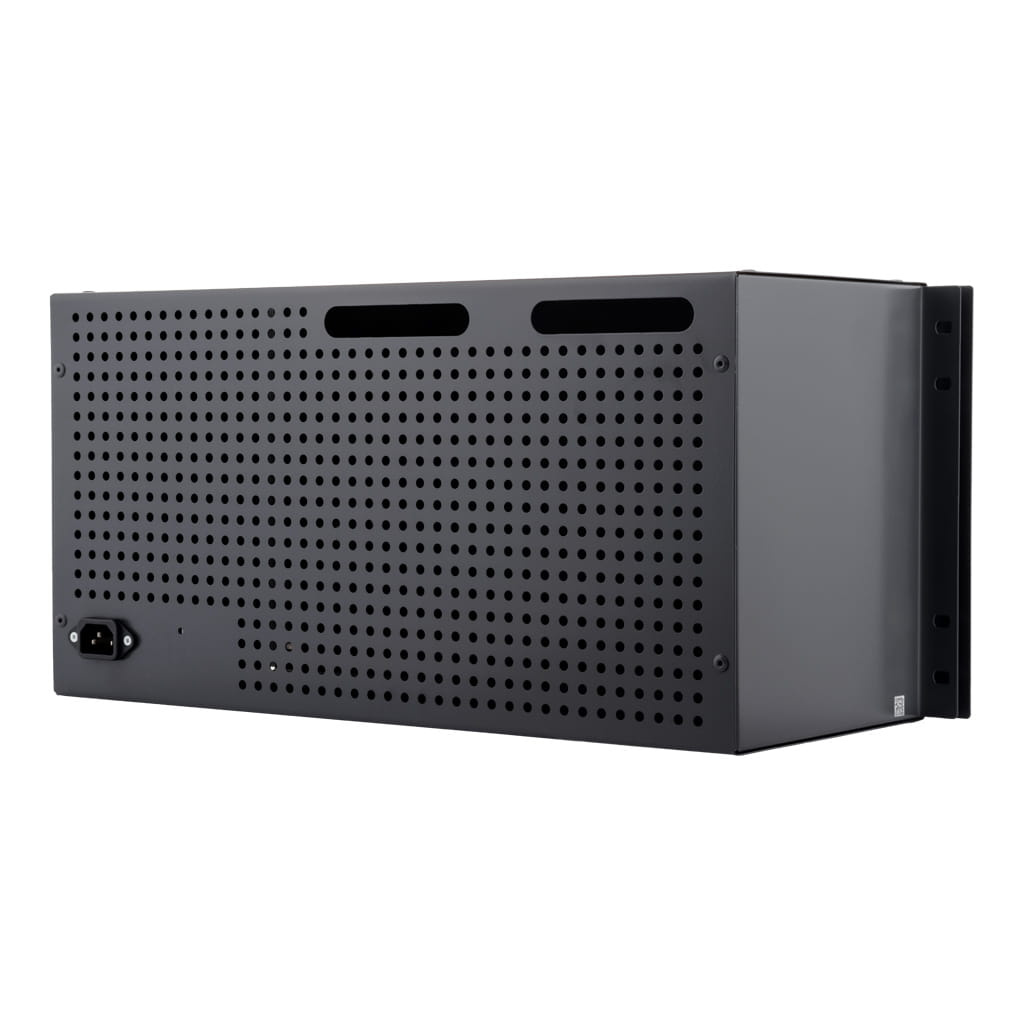

- główne przepusty kablowe z tyłu obudowy
- dodatkowy przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
- wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
- grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf

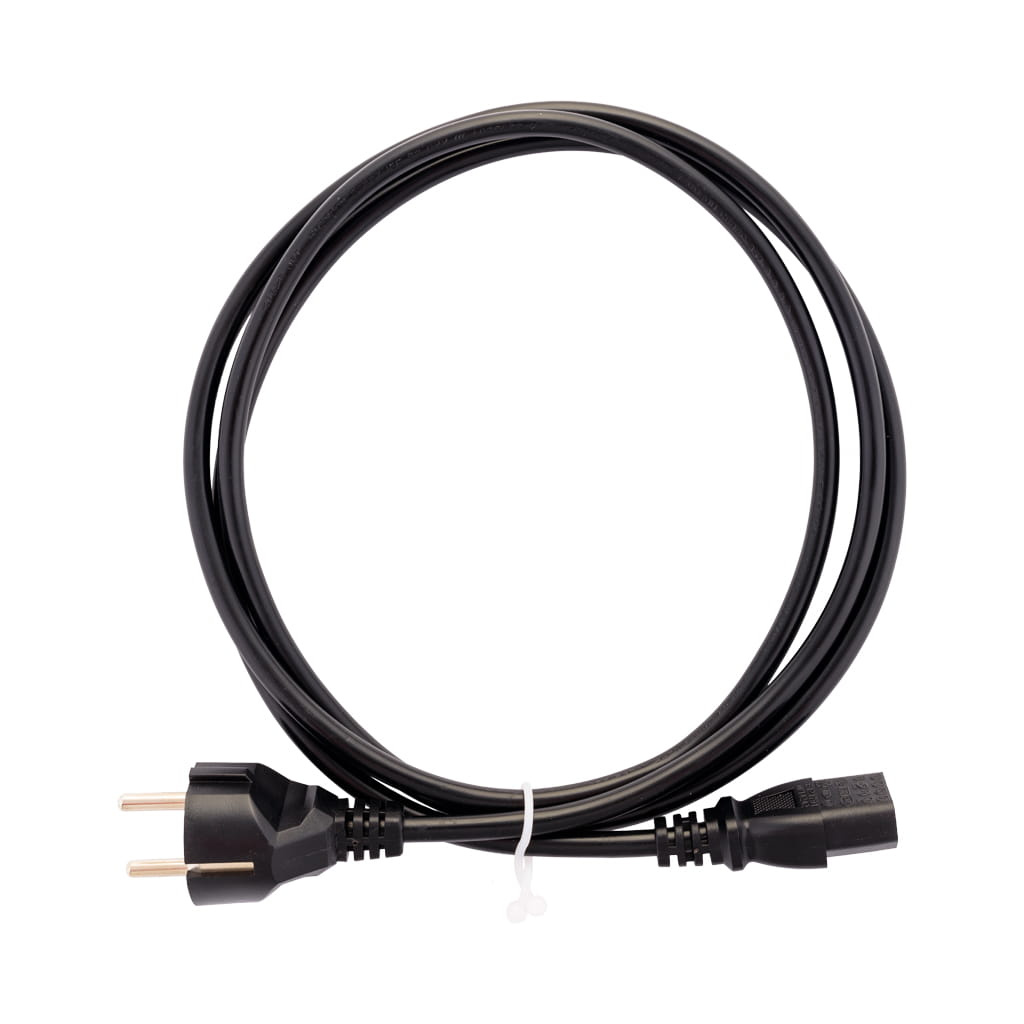

- obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
- możliwość schowania zapasu kabli wewnątrz obudowy

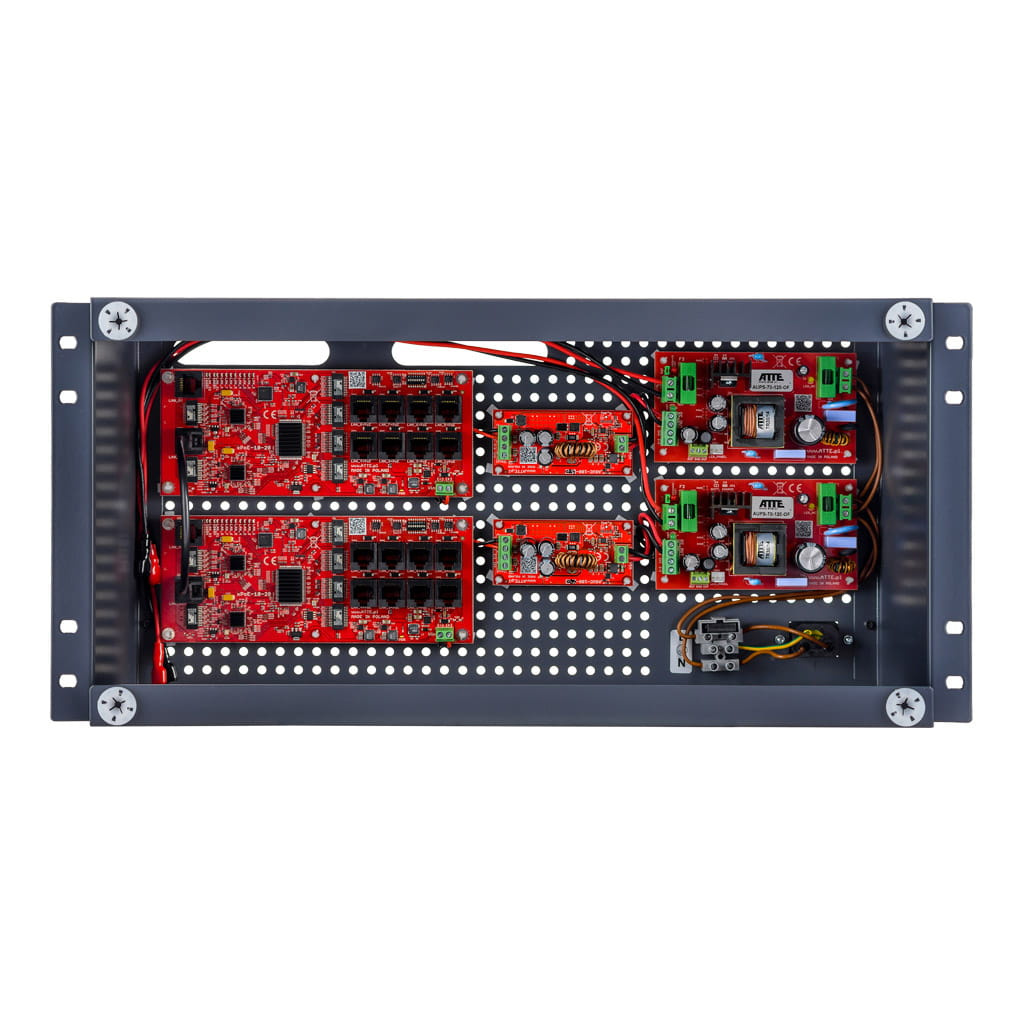

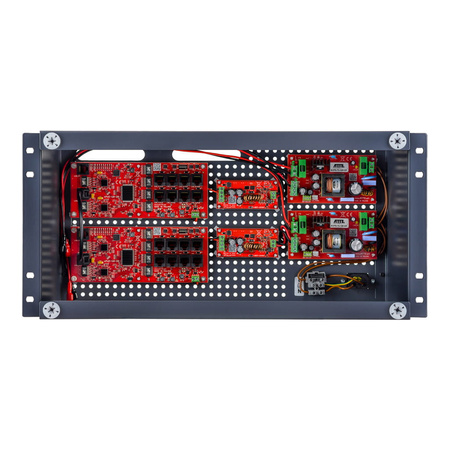

W skład zestawu wchodzą:
1x obudowa ABOX-R5U0
2x zasilacz AUPS-70-120-OF
2x przetwornica ASUC-100-480-OF
2x switch xPoE-10-20A-OF

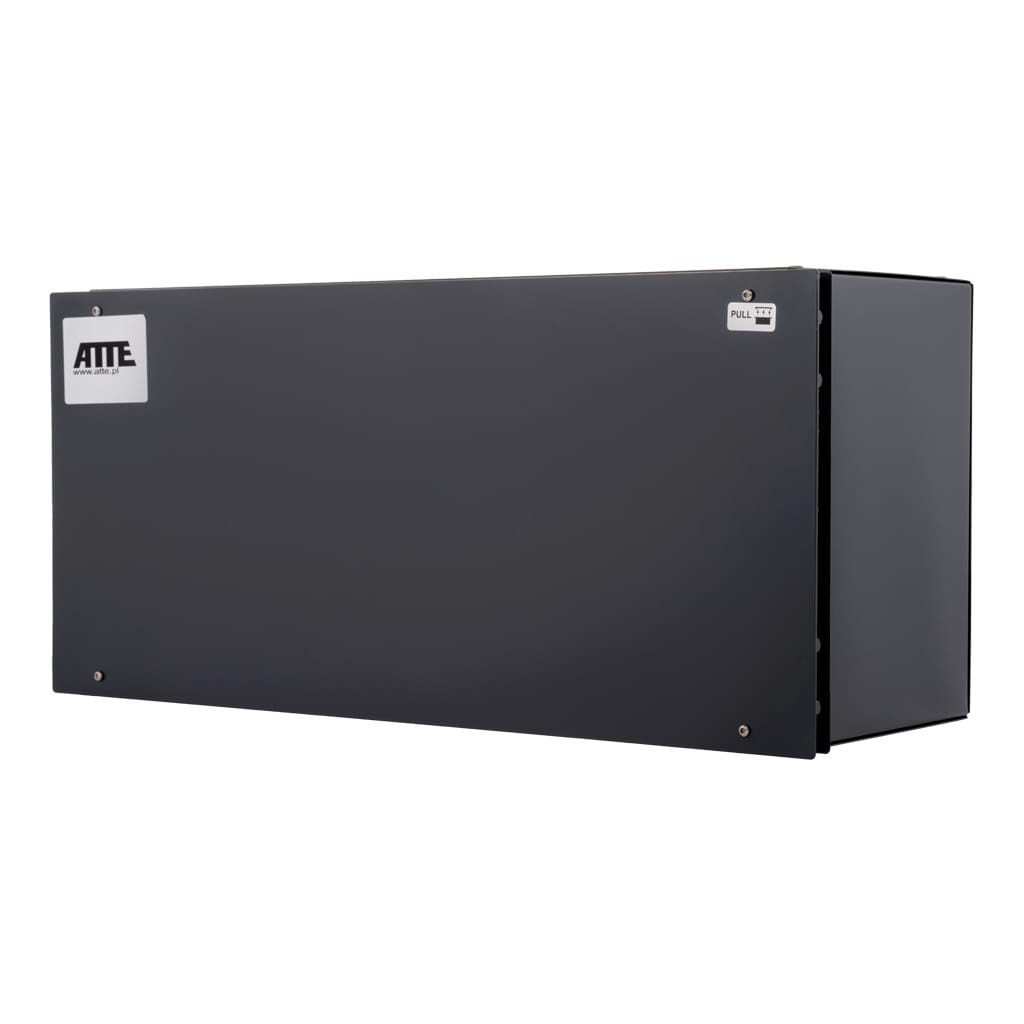

Uwagi: brak akumulatorów w zestawie pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL) pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH)
IPUPS-16-20-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.
Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

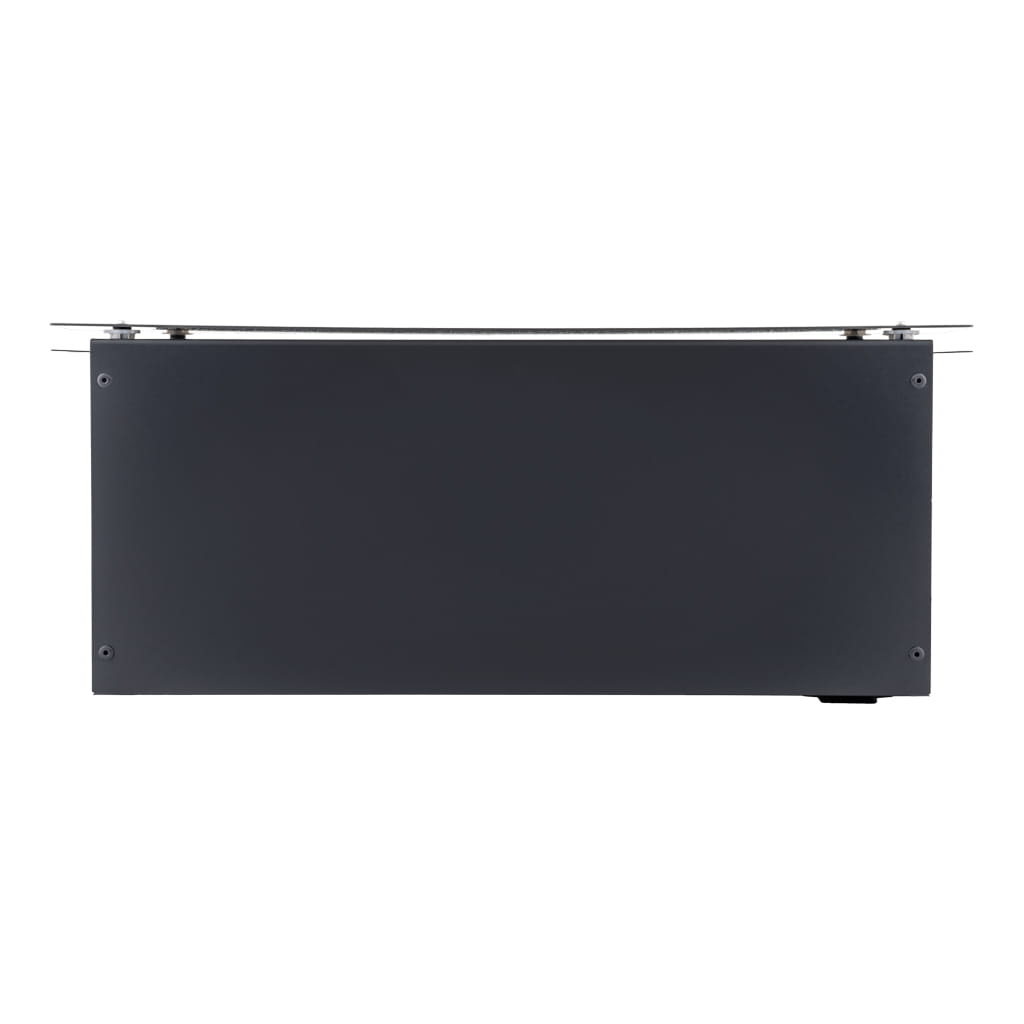

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Przykłady zastosowań

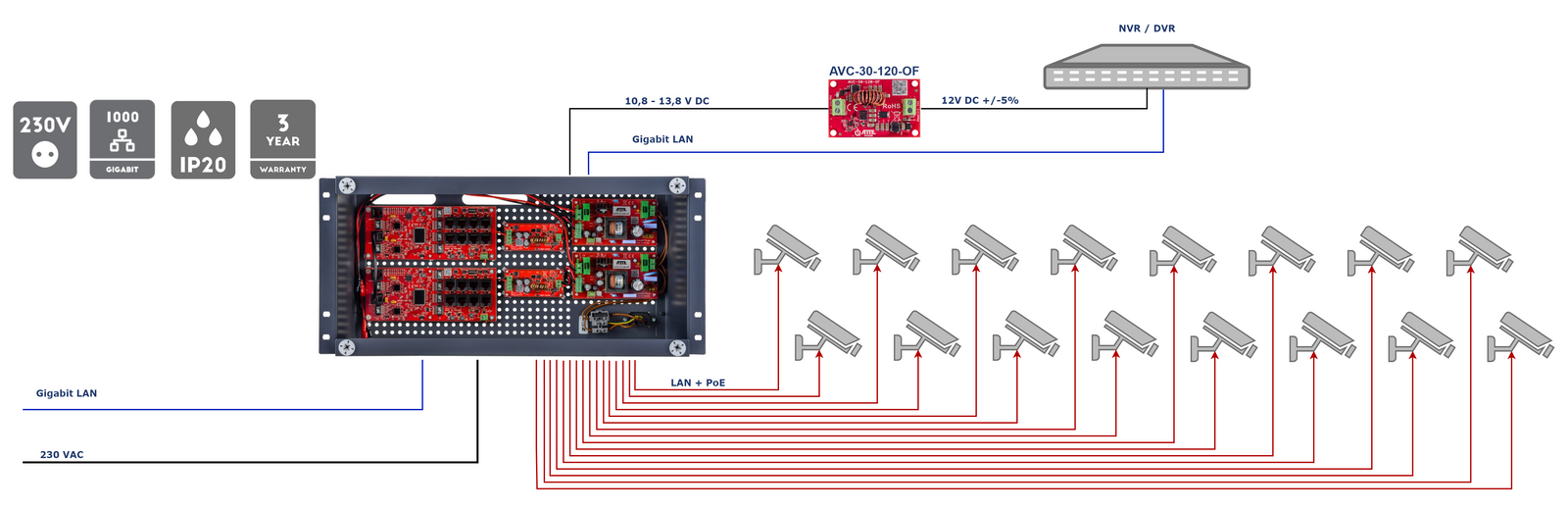

Przykładowe zastosowanie zestawu IPUPS-16-20-R5U0 do zasilenia rejestratora razem z 16 kamerami IP PoE
Dane techniczne
| Całkowita ilość portów: | 16 Portów PoE, 2 Port UpLink |
| Porty LAN 10/100Mbps: | LAN 1 ... LAN 8 |
| Porty LAN 1000Mbps: | LAN G1, LAN G2 |
| Porty LAN + PoE OUT 10/100Mbps: | LAN 1 ... LAN 8 PoE Passive |
| Napięcie wejściowe: | 190 ... 260 VAC, 50 Hz |
| Napięcie wyjściowe PoE: | 48 VDC +/- 2% |
| Maksymalna moc wyjściowa z portu: | PoE Passive LAN 1 ... LAN 8 - 40 W |
| Kontrola zasilania na wyjściu: | Przełącznik PoE ON/OFF - pozycje 1...8 (LAN 1...LAN 8) |
| Zabezpieczenia przepięciowe: | LAN 1 ... LAN 8 |
| Zabezpieczenia przeciążeniowe: | LAN 1 ... LAN 8 Zabezpieczenie przeciążeniowe 0,9A |
| Typ zasilacza: | Buforowy SMPS |
| Moc zasilacza - ciągła: | 2 x 72 W |
| Sprawność: | 90% @120 W |
| Zabezpieczenie wejścia zasilacza: | Bezpiecznik topikowy zwłoczny 3,15 A |
| Zabezpieczenie wyjścia zasilacza: | Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A |
| Zabezpieczenie termiczne zasilacza: | TSD 130°C - wymaga restartu zasilacza |
| Zabezpieczenie obwodu akumulatora: | Odłączenie akumulatora dla napięcia poniżej 10,8 V Bezpiecznik topikowy 6,3 A |
| Uruchomienie przy braku zasilania AC: | Przycisk START |
| Prąd ładowania akumulatora: | 1 A lub 2 A |
| Ilość akumulatorów: | 2 |
| Akumulator: | Żelowy lub AGM 12V / 18Ah |
| Sygnalizacja napięcia z sieci: | LED_AC (żółty) - obecność napięcia sieci |
| Sygnalizacja napięcia wyjściowego: | LED 1 (zielony) - obecność napięcia wyjściowego |
| Sygnalizacja akumulatora: | LED 2 (czerwona) - ładowanie akumulatora |
| Sygnalizacja PoE: | LED LAN 1 ... LAN 8 (czerwony) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LED LAN 1 ... LAN 8 (zielony) - link i transmisja danych |
| Zakres temperatur pracy: | -25°C ... +50°C |
| Wymiary (S x W x G): | 440 x 220 x 180 mm |
| Waga: | 3,5 kg |
| Stopień ochrony: | IP20 |
| Obudowa: | ABOX-R5U0 / blacha stalowa 0,8 mm / grafitowy / wypusty kablowe |
| Montaż: | RACK 19", śruby M6 (w zestawie) |
| Kod EAN: | 5902143690382 |
| Kod PKWiU: | 26.30.23.0 |
| Kod HS: | 8517 62 |
| Kod CN2020: | 8517 62 00 |
