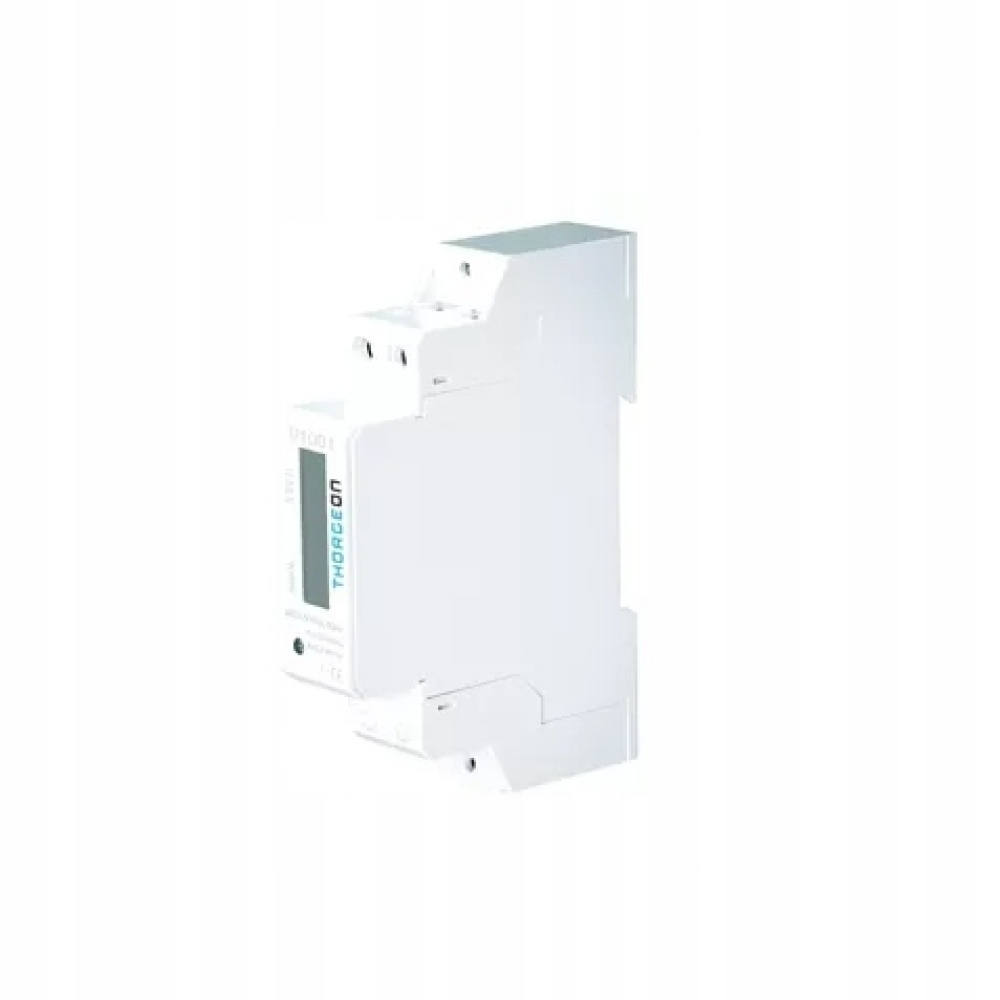

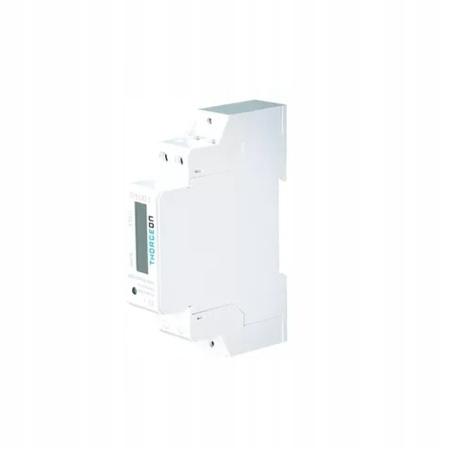

Licznik energii 1 fazowy 5(32)A 50/60 Hz
Urządzenie przeznaczone do dokonywania wskazań w jednostkach metrycznych (kWh).
Służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym.
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD.
Wyjście impulsowe
- 18~27V 25mA,
- długość impulsu 30ms

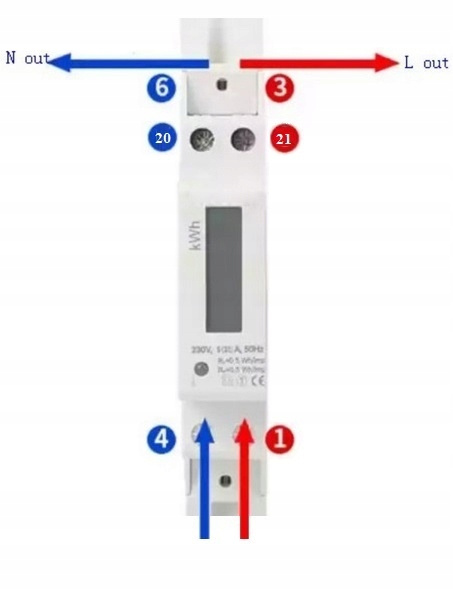

Schemat podłączenia:
- 1 Zasilanie L (faza)
- 4 Zasilanie N (neutralny)
- 3 Wyjście na odbiorniki L (faza)
- 6 Wyjście na odbiorniki N (neutralny)
- 20 Wyjście impulsowe
- 21 Wyjście impulsowe - (które można wykorzystać do zdalnego odczytu zużycia.)
Parametry techniczne:
- 1600imp/kWh prąd podstawowy: 5A,
- Prąd maksymalny: 32A,
- Pobór mocy:<2W/10VA,
- Częstotliwość znamionowa: 50/60 Hz,
- Norma IEC 62053-21 (IEC61036),
- Klasa dokładności: pierwsza,
- wyświetlacz: LCD 6 1,
- Szerokość: 1 moduł,
- Montaż: szyna modułowa TH-35,
- Temperatura pracy: od -25 do 55 stopni Celsjusza,
- Stopień ochrony: IP20 (wraz z osłonami zacisków).
