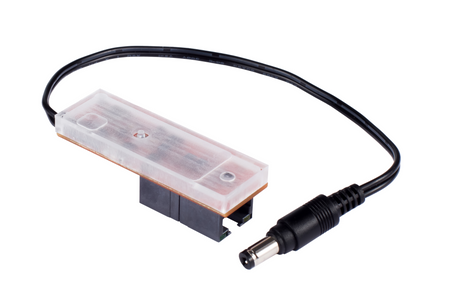

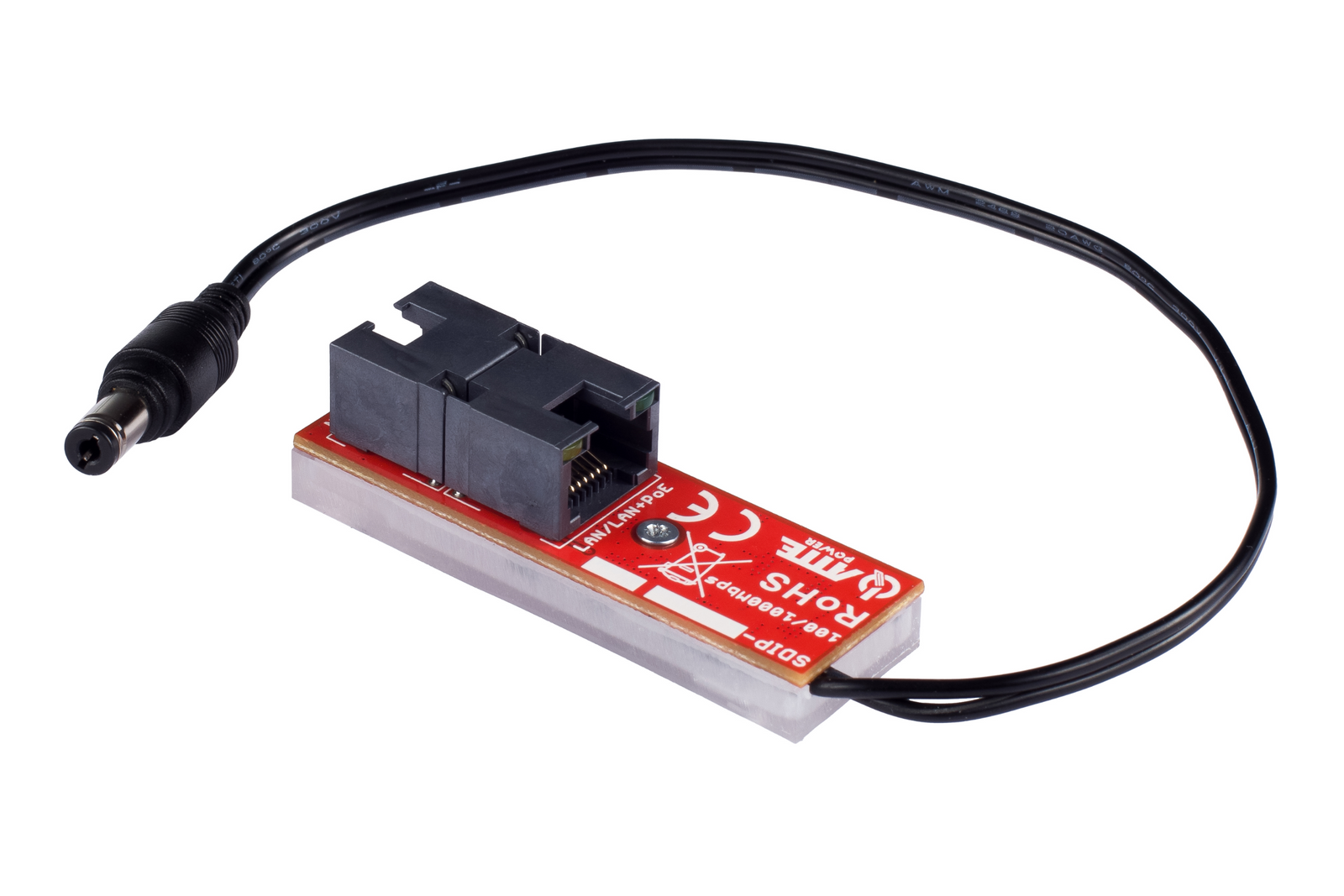

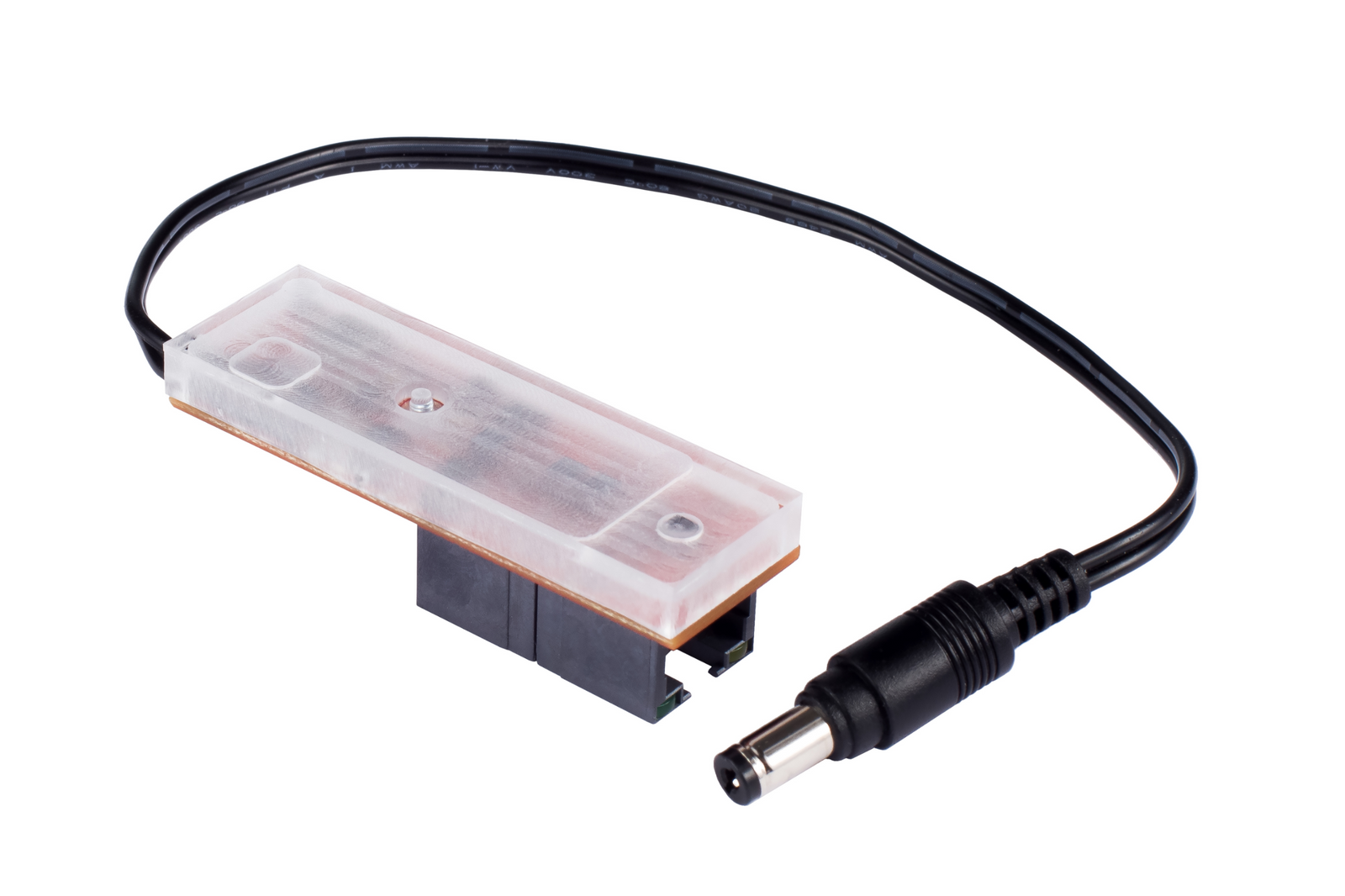

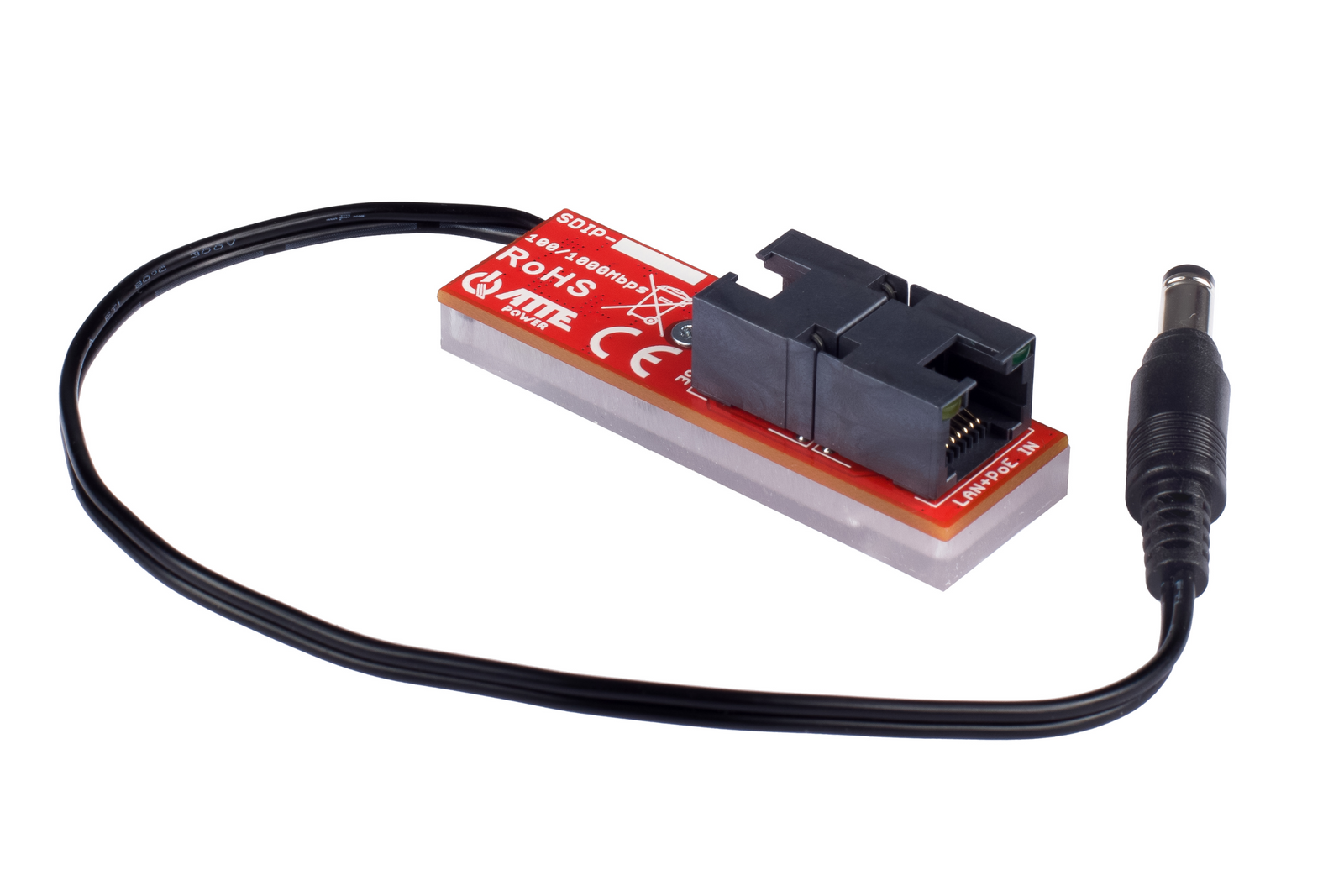

SDIP-12-124 Adapter PoE Gigabit obniżający napięcie do 12V
- SDIP-12-124 to gigabitowy adapter PoE z przetwornicą obniżającą napięcie. Urządzenie pozwala nam na zasilanie dodatkowych urządzeń o nominalnym napięciu 12V za pomocą PoE 802.3af z użyciem pojedynczego przewodu UTP.
SDIP-12-124 to gigabitowy adapter PoE z przetwornicą obniżającą napięcie. Urządzenie pozwala nam na zasilanie dodatkowych urządzeń o nominalnym napięciu 12V za pomocą PoE 802.3af z użyciem pojedynczego przewodu UTP.

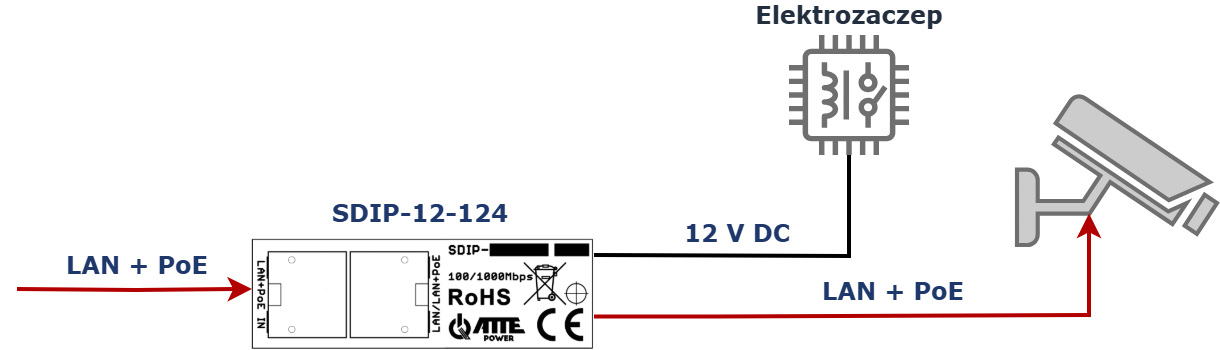

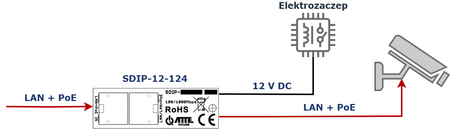

Urządzenie przenosi napięcie PoE (35...56V), umożliwiając jednoczesne zasilanie urządzenia PoE oraz dodatkowego urządzenia zasilanego z 12V np. kamery z dodatkowym oświetlaczej IR lub stacji bramowej z elektrozaczepem.
Pozwala to na dostarczenie napięcia zasilającego w miejsca, gdzie nie ma możliwości doprowadzenia innego źródła zasilania.
SDIP-12-124 to splitter PoE w pełni kompatybilny ze switchami PoE działającymi zgodnie ze standardem 802.3af. Na wyjściu RJ45 urządzenie posiada zasilanie PoE Passive.
Najważniejsze cechy i funkcję:
- możliwość jednoczesnego zasilania urządzenia PoE oraz 12V przy pomocy jednej skrętki UTP
- przeznaczony do pracy w sieciach 10/100/1000Mbps
- współpraca z switchami PoE 802.3af
- wysoka sprawność energetyczna >90%
- współpraca z pasywnymi zasilaczami PoE 35-56V
- niewielkie rozmiary modułu
- zoptymalizowany układ złącz RJ45 ułatwiający montaż w puszkach instalacyjnych
Sygnalizacja stanu pracy jest realizowana poprzez diody LED:
- LED w złączach RJ45 - zasilanie PoE na portach
- LED DC - informacja o napięciu 12V na złączu DC
Całkowity budżet mocy wyjściowej portu PoE oraz wtyku DC w SDIP-12-124 wynosi 12W. W przypadku większego zapotrzebowania dostępny jest również adapter o wyższej mocy SDIP-20-AD0 (20W), który pozwala zrealizować tę samą funkcję.
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich obudowach.
Adapter posiada podstawę z poliwęglanu mającą na celu ochronę elektroniki przed uszkodzeniami mechanicznymi.
Uwagi instalacyjne
- sumaryczna moc przetwornicy to 12W, które jest wykorzystywane na zasilanie 12V oraz zasilanie PoE.
- urządzenie SDIP-12-124 jest nową wersja adaptera ASDC-12-124-HS i może być stosowany zamiennie w jego miejsce.
Dane techniczne
| Całkowita ilość portów: | 2 Porty PoE, 1 Wtyk DC |
| Napięcie zasilania: | 35 ... 56 VDC (PoE) |
| Napięcie wyjściowe: | 12 VDC +/-3% Vout = Vin |
| Prąd wyjściowy: | 1 A |
| Zabezpieczenia przepięciowe: | LAN IN, LAN OUT, DC OUT |
| Zabezpieczenia przeciążeniowe: | DC OUT Zabezpieczenie przetwornicy 2A |
| Sygnalizacja zasilania: | LED DC (czerwona) - obecność zasilania DC_OUT |
| Sygnalizacja PoE: | LED LAN (żółta) - obecność zasilania PoE na porcie |
| Zakres temperatur pracy: | -25°C ... +50°C |

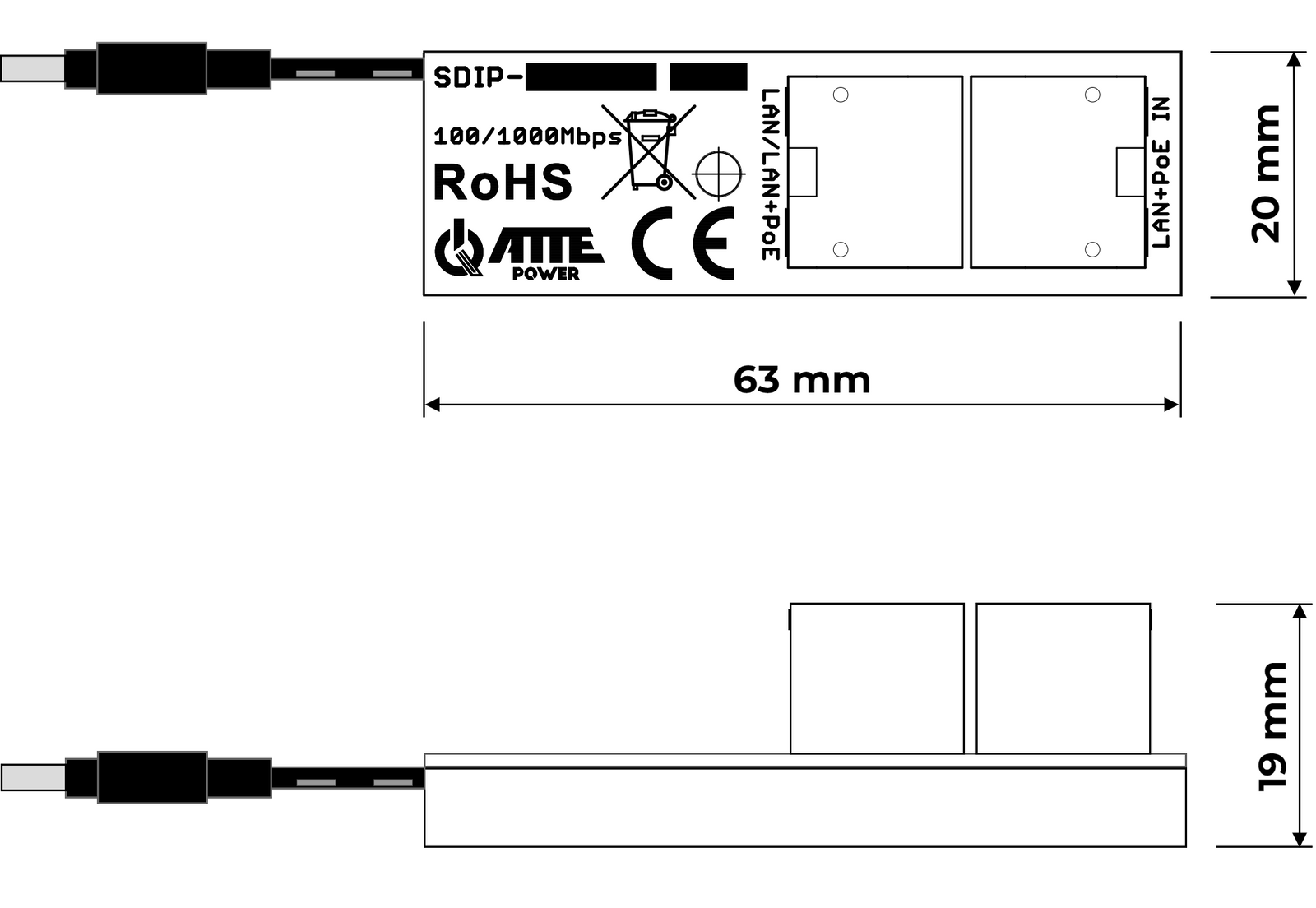

| Wymiary (S x W x G): | 63 x 20 x 19 mm |
| Waga: | 0,022 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Poliwęglan |
| Kod EAN: | 5902143691648 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
