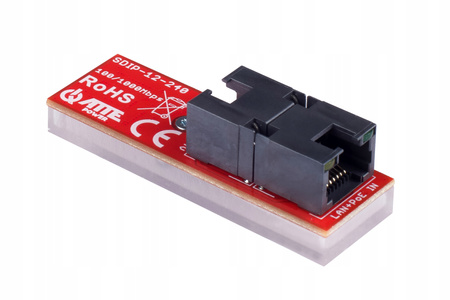

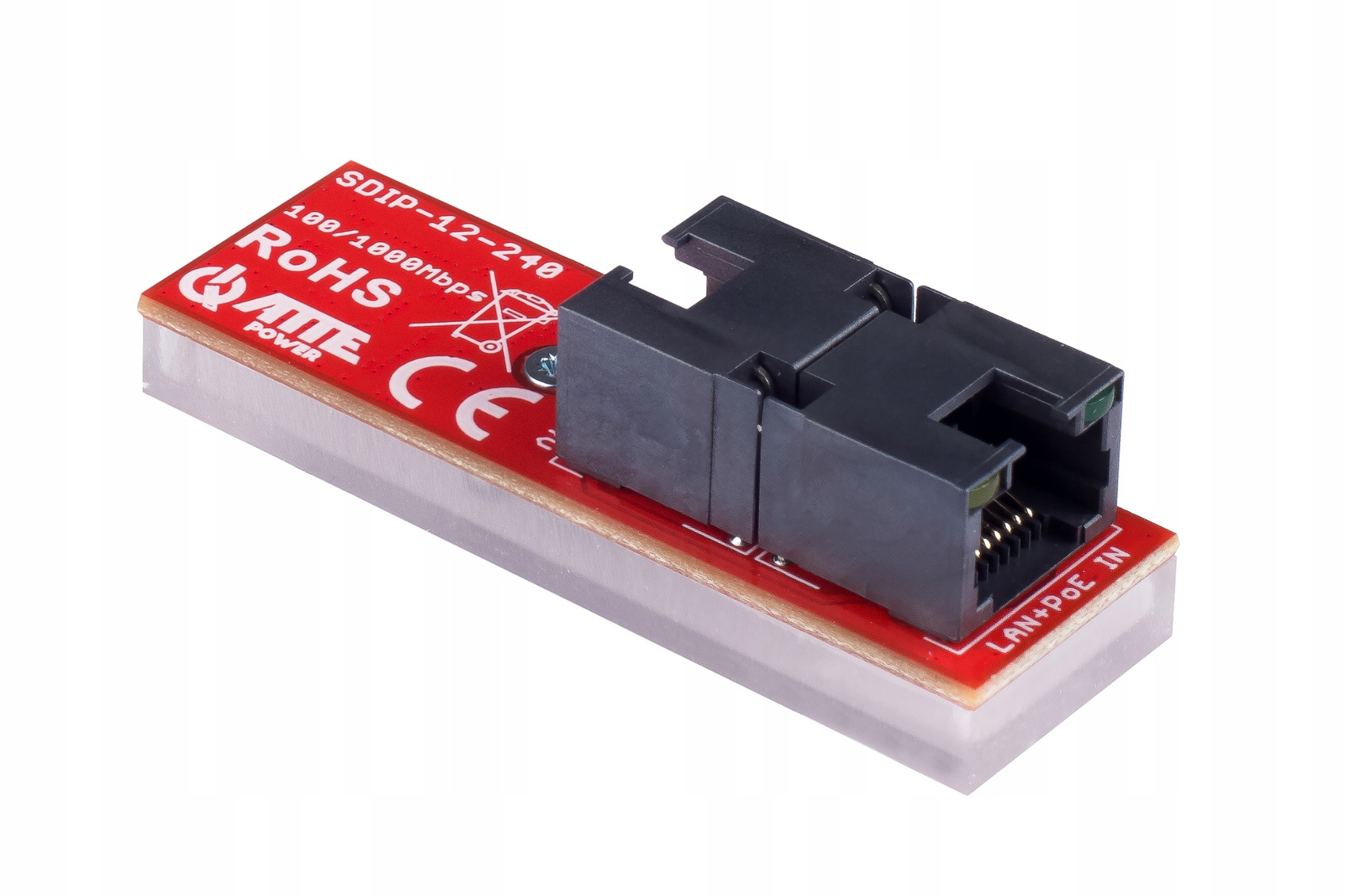

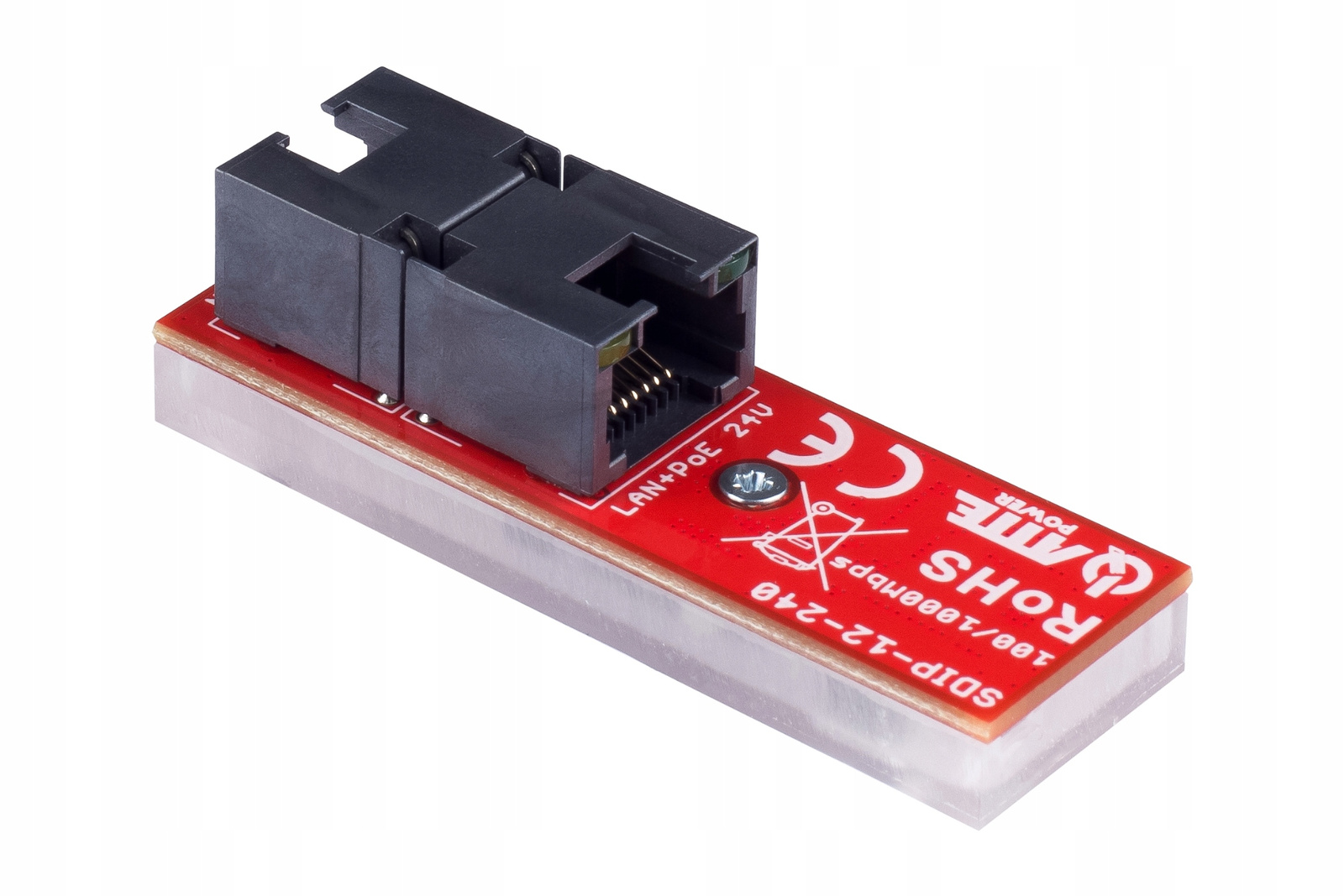

SDIP-12-240 to gigabitowy adapter PoE z przetwornicą obniżającą napięcie. Urządzenie pozwala na zmianę zasilania z PoE 802.3af lub PoE PASSIVE (35…56V) na PoE PASSIVE 24V.

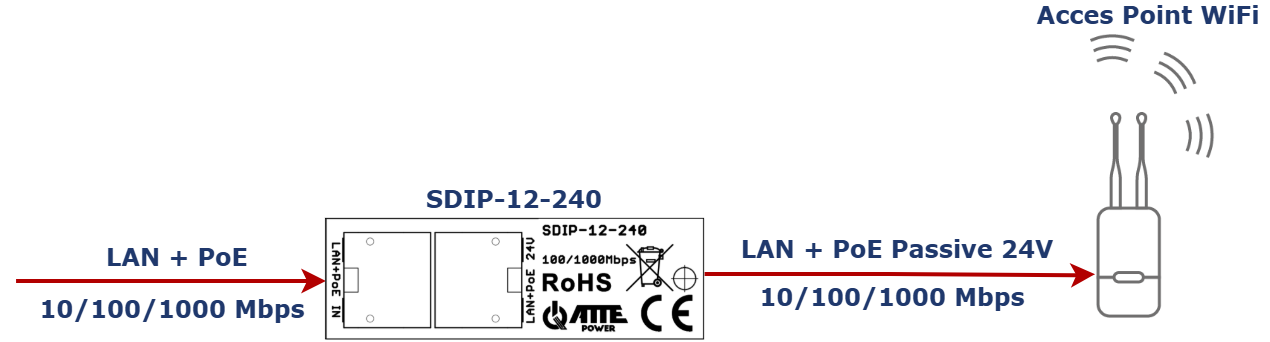

Podstawowym zastosowaniem adaptera jest zasilanie urządzeń dostępowych AP WiFi wymagających napięcia zasilającego PoE na poziomie 24V. Gigabitowa przepustowość pozwala na pełne wykorzystanie prędkości transmisji bezprzewodowej.
Najważniejsze cechy i funkcję:
- rozwiązanie zasilania urządzeń AP WiFi wymagających napięcia PoE 24 V z dowolnego switcha PoE
- przeznaczony do pracy w sieciach 10/100/1000Mbps
- łatwe w realizacji i instalacji podtrzymanie zasilania punktów dostępowych z użyciem zestawów IPUPS
- współpraca z switchami PoE 802.3af
- wysoka sprawność energetyczna >90%
- współpraca z pasywnymi zasilaczami PoE 35-56V
- niewielkie rozmiary modułu

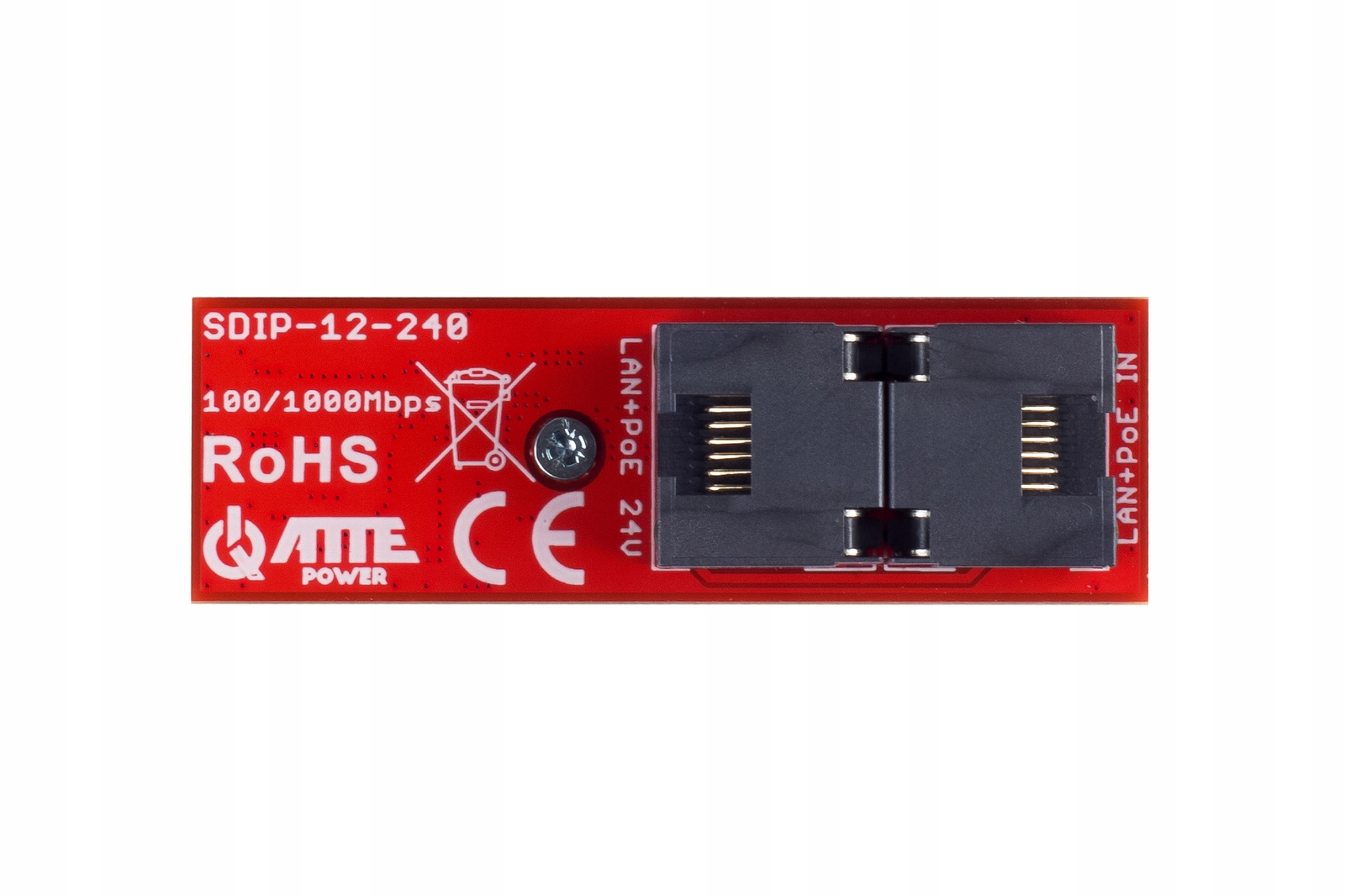

- zoptymalizowany układ złącz RJ45 ułatwiający montaż w puszkach instalacyjnych
Sygnalizacja stanu pracy jest realizowana poprzez diody LED:
- LED w złączach RJ45 - zasilanie PoE na portach
Całkowity budżet mocy SDIP-12-240 wynosi 12W. W przypadku większego zapotrzebowania dostępny jest również adapter o wyższej mocy SDIP-20-AD0 (20W) który pozwala zrealizować tę samą funkcję.
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich obudowach.

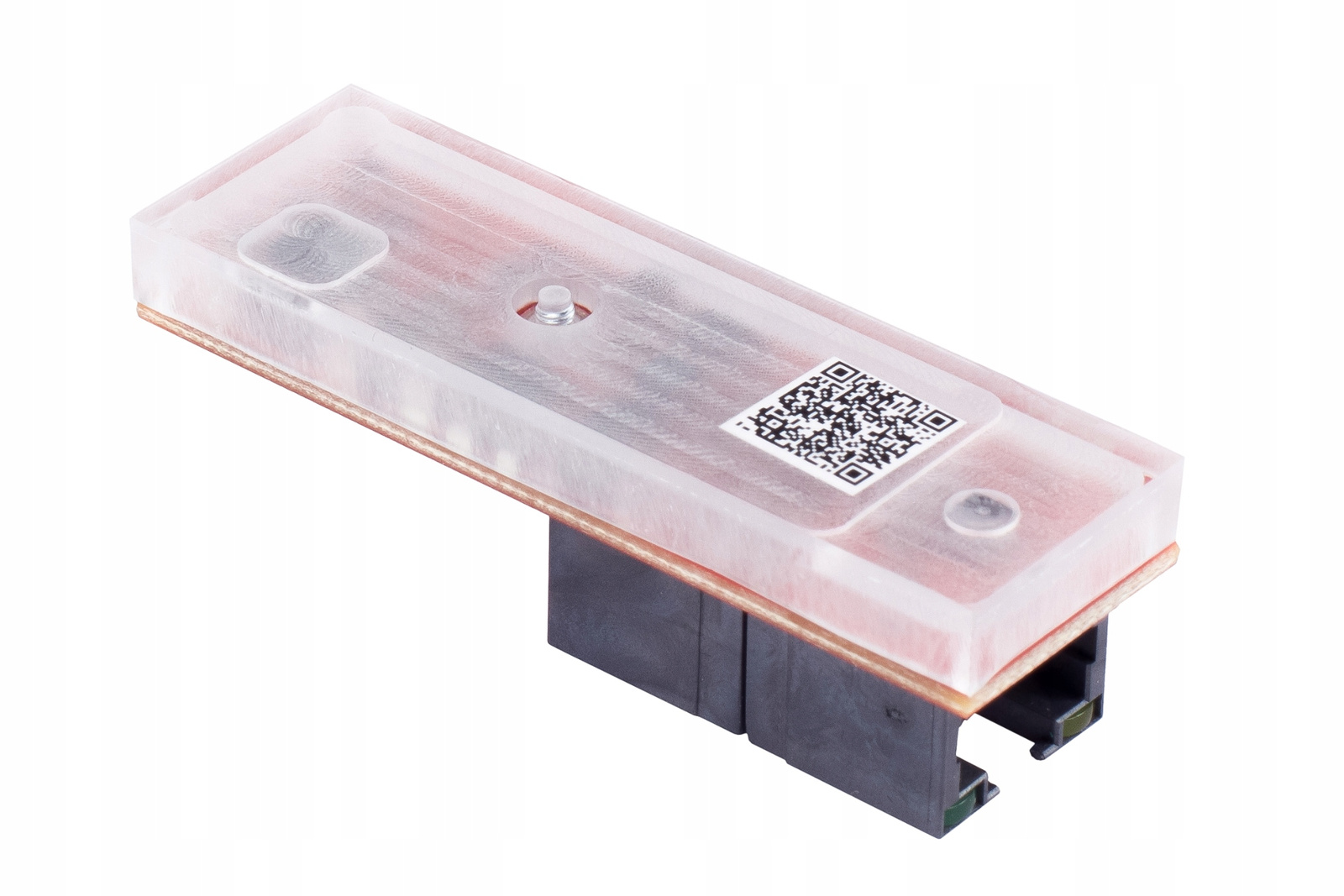

Adapter posiada podstawę z poliwęglanu mającą na celu ochronę elektroniki przed uszkodzeniami mechanicznymi.
Uwagi instalacyjne
- sumaryczna moc przetwornicy to 12W, które jest wykorzystywane na zasilanie PoE passive 24V.
- urządzenie SDIP-12-240 jest nową wersja adaptera ASDC-12-240-HS i może być stosowany zamiennie w jego miejsce.
Dane techniczne
| Całkowita ilość portów: | 2 Porty PoE |
| Napięcie zasilania: | 35 ... 56 VDC (PoE) |
| Napięcie wyjściowe: | 24 VDC +/-3% |
| Prąd wyjściowy: | 0,5 A |
| Zabezpieczenia przepięciowe: | LAN IN, LAN OUT |
| Sygnalizacja PoE: | LED LAN (żółta) - obecność zasilania PoE na porcie |
| Zakres temperatur pracy: | -25°C ... +50°C |

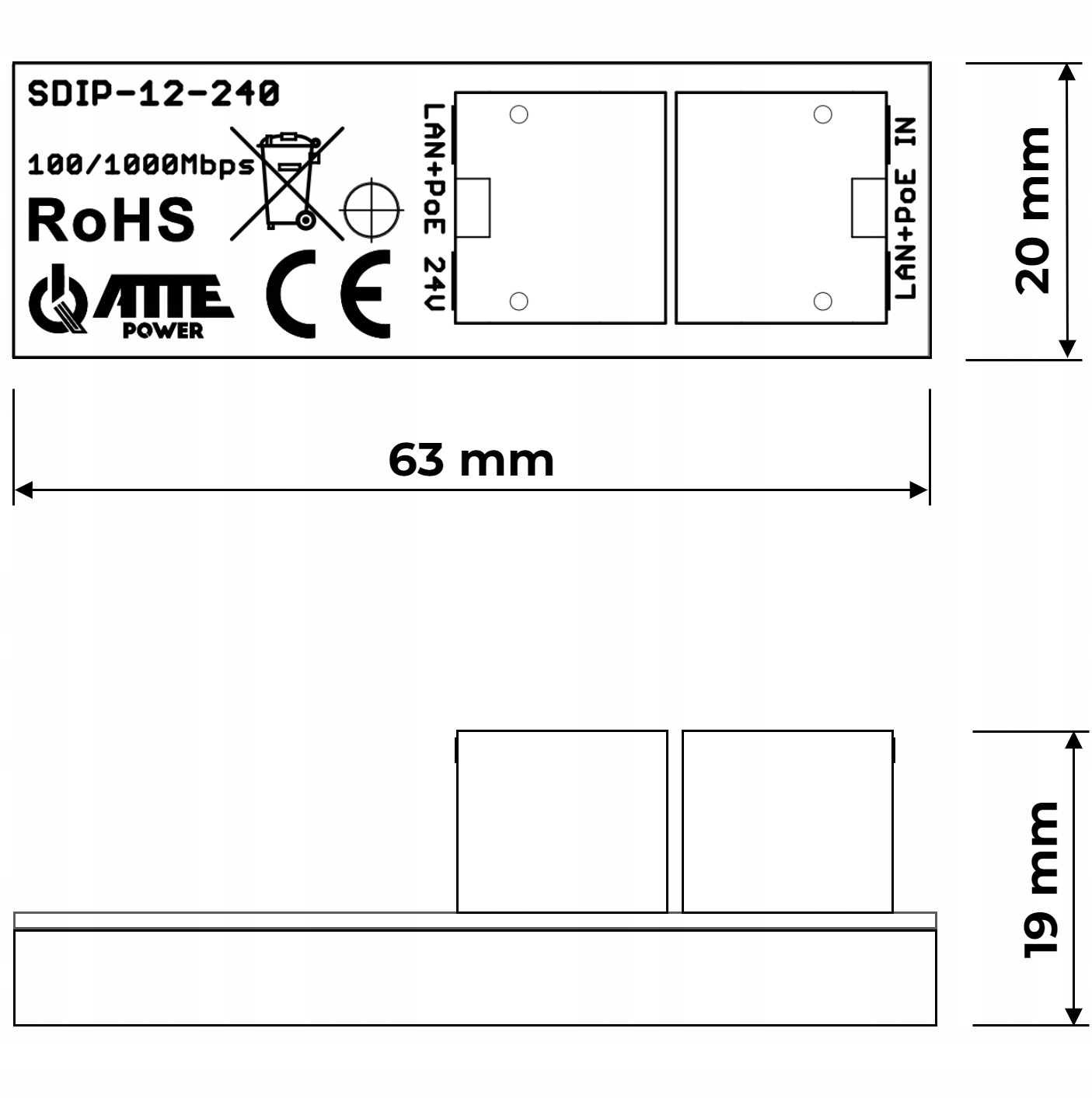

| Wymiary (S x W x G): | 63 x 20 x 19 mm |
| Waga: | 0,015 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Poliwęglan |
| Kod EAN: | 5902143691631 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
