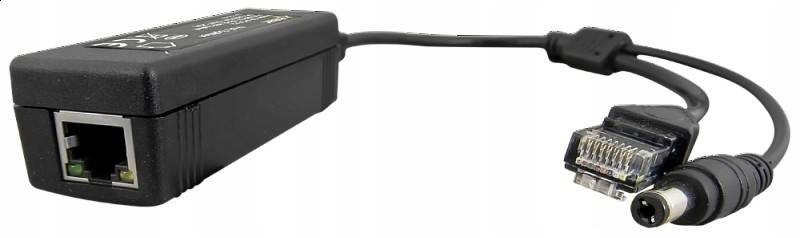

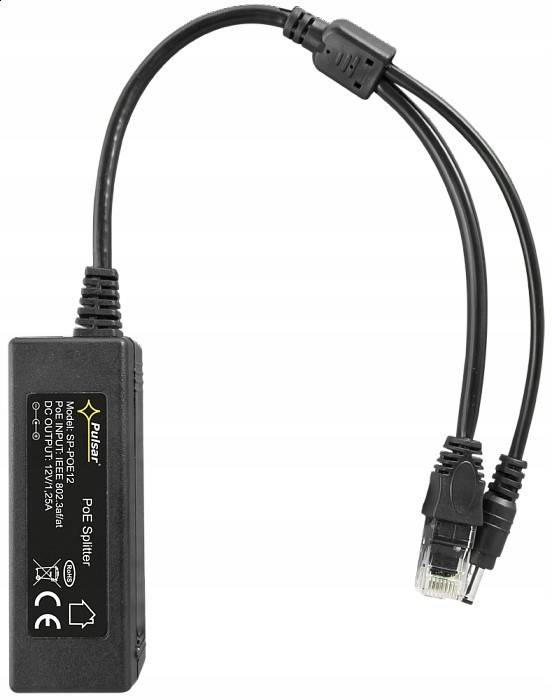

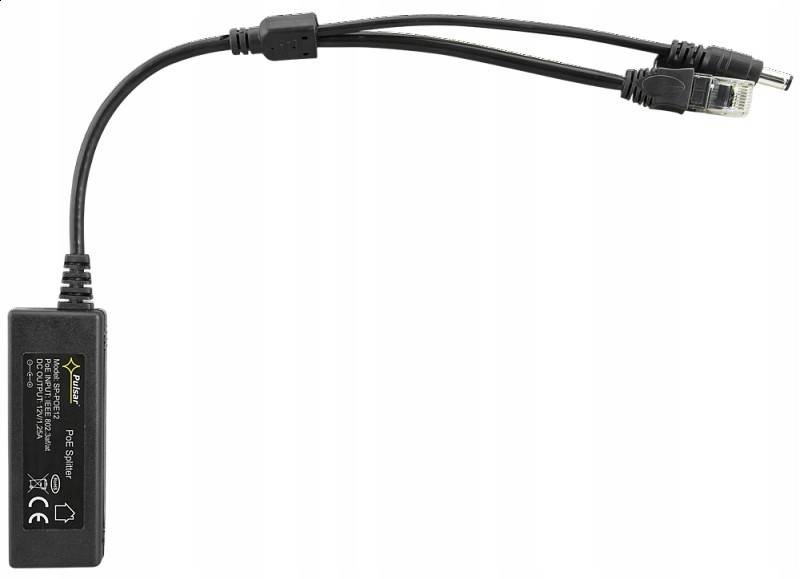

Splitter PoE Pulsar SP-POE12 - 802.3af 48V na 12V DC
- napięcie zasilania: 44-57V DC
- wyjścia zasilania: 1,25A/12V DC
- złącza:
- wejście: 1x gniazdo RJ-45 PoE
- wyjścia: 1x wtyk RJ-45, 1x wtyk 5,5/2,1mm
- kompatybilny z standardem: IEEE802.3af/at
- sprawność: 84%
- prąd wyjściowy: max. 1,25A
- sygnalizacja optyczna LED
- Zabezpieczenia: przeciwzwarciowe SCP; przeciążeniowe OLP
- wymiary: 86 x 30 x 25mm
- waga: 70g
- gwarancja: 24 miesiące
Opis:
Splitter SP-POE12 przeznaczony jest do zasilania kamer IP, które wymagają napięcia zasilającego 12V DC. Zbudowany jest w oparciu o wysokosprawną przetwornicę DC/DC obniżającą napięcie z zakresu 44÷57V DC do wartości 12V DC.
Maksymalny prąd obciążenia wynosi 1,25A (Pmax=15W). Splitter może być zasilany zarówno z urządzeń zgodnych ze standardem PoE (np. Switch PoE) jak również z pasywnych zasilaczy PoE wstrzykujących napięcie do par 4/5 i 7/8, które nie biorą udziału w transmisji danych (np. POE0448).
Na wejście modułu (gniazdo RJ-45) podawane jest napięcie zasilania (POWER) oraz dane (DATA). Na wyjście (wtyk RJ-45) przesyłane są jedynie dane (DATA), natomiast napięcie zasilania 12V DC do kamery 12V dostępne jest na wtyku DC 5,5/2,1.
Dane techniczne:
- Zakres napięcia wejściowego (zasilanie): 44÷57V DC
- Pobór prądu: 0,32A÷0,41A
- Moc modułu: 15W
- Sprawność: 84%
- Napięcie wyjściowe: 12V DC
- Prąd wyjściowy: 1,25A
- Napięcie tętnienia: 150mV p-p max.
- Zabezpieczenie przed zwarciem SCP, przeciążeniem OLP: 105% ÷ 150% mocy modułu, automatyczny powrót
- Sygnalizacja optyczna: gniazdo RJ45- dioda sygnalizująca obecność napięcia wejściowego DC: żółta, stan normalny: świeci światłem ciągłym, awaria: nie świeci
- Standard PoE: IEEE 802.3af/at
- Wejściowe pary zasilające: 1/2 (+) 3/6 (-); 4/5 (+) 7/8 (-)
- Obsługiwana prędkość transmisji: 10/100Mb/s Full Duplex
- Złącze wejściowe: Gniazdo RJ-45
- Złącza wyjściowe: Zasilanie: przewód 30cm + wtyk DC 5,5/2,1; Dane: skrętka kat. 5 + wtyk RJ-45
- Warunki pracy: II klasa środowiskowa, -10oC÷40oC
- Wymiary: 86 x 30 x 25 [mm] (WxHxD)
- Waga netto/brutto: 0,07/0,075 kg
- Deklaracje: CE
