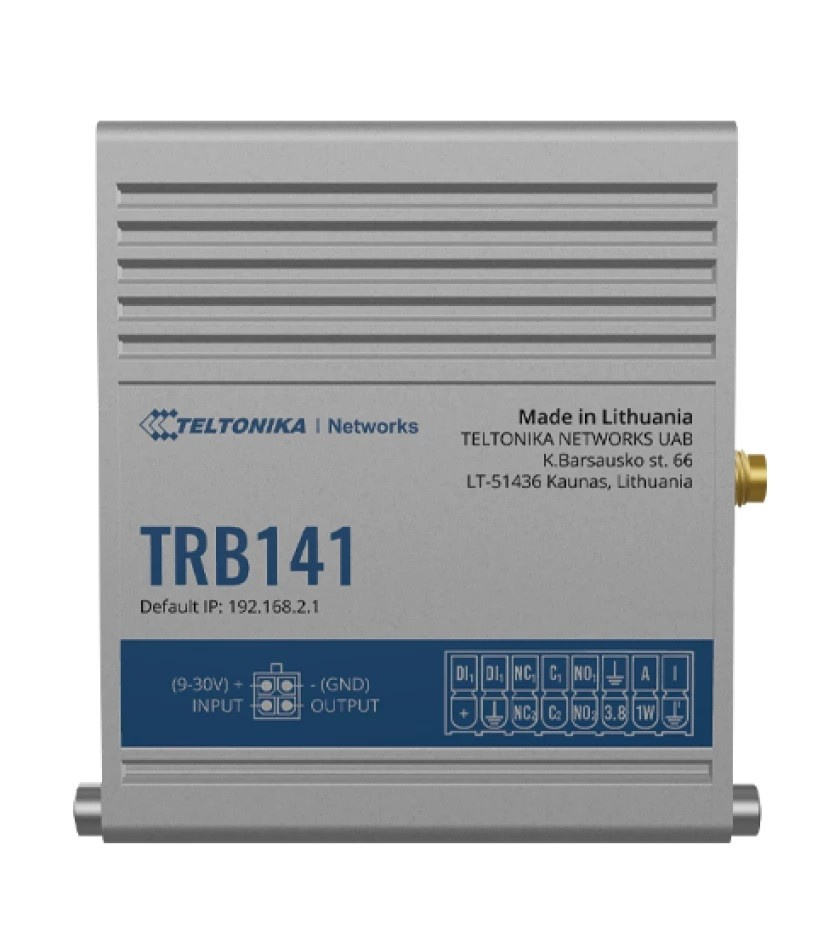

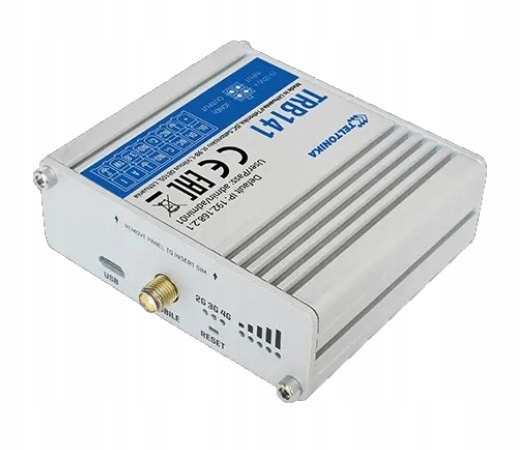

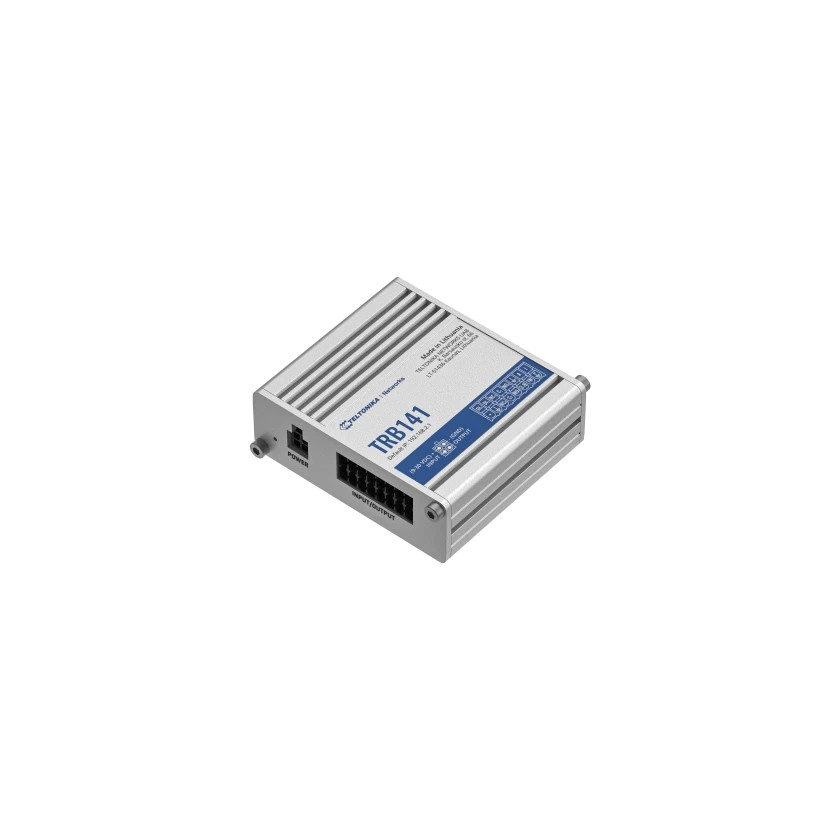

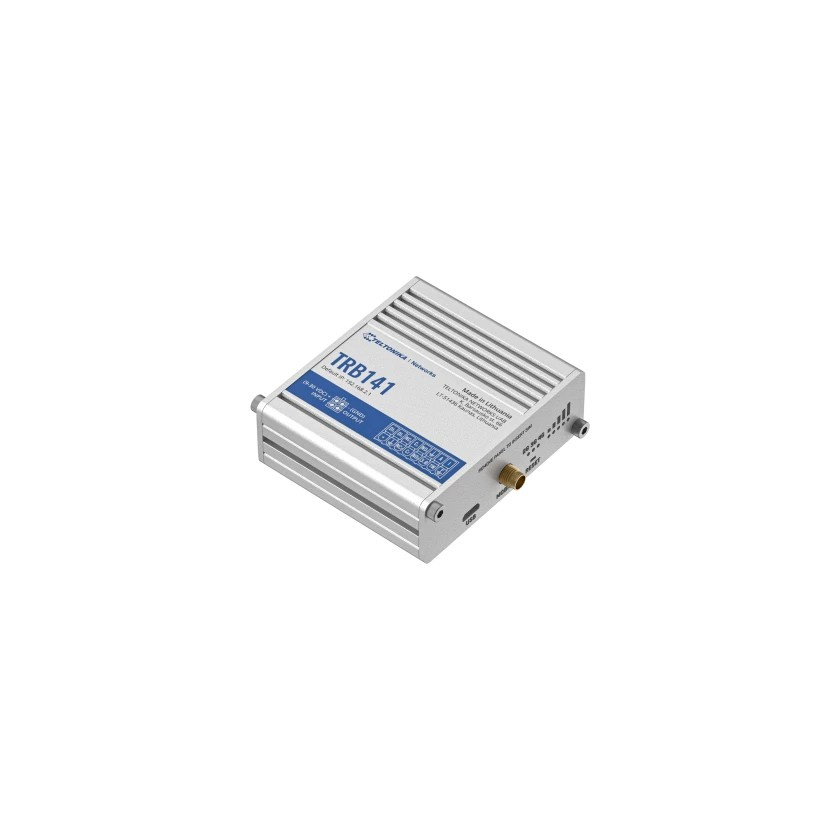

Teltonika TRB141 Bramka 4G LTE 1x SIM, I/O 16-pin
Teltonika TRB141 Bramka 4G LTE 1x SIM, I/O 16-pin
Niewielkich rozmarów bramka sieciowa LTE wyposażona w wiele portów do zastosowań przemysłowych w tym cyfrowe, przekaźnikowe, analogowe i izolowane. Bramka została zaprojektowana do zastosowań w środowiskach przemysłowych i oferuje wiele przydatnych funkcji oprogramowania, takich jak m.in. powiadomienia SMS, firewall czy obsługa FOTA.
Główne funkcje:
Porty komunikacyjne do zdalnego monitorowania i kontroli
LTE Cat 1 do komunikacji M2M/IoT
Kompaktowy rozmiar, łatwa instalacja
Szeroki zakres napięć zasilania
Łatwy w użyciu, bezpieczny i bogaty w funkcje system operacyjny oparty na OpenWrt
Opis produktu:
Sygnał mobilny:
- Moduł mobilny: 4G (LTE) - Cat 1 do 10 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps
- Status: siła sygnału (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP Bajty wysłane / odebrane
- SMS/połączenie: status SMS, konfiguracja SMS, narzędzia połączeń
Dane sieciowe:
- Obsługiwane protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP, MQTT
- Tryb mostu: bezpośrednie połączenie (most) między dostawcą usług internetowych a urządzeniem w sieci LAN
- Monitorowanie połączenia: Ping Reboot, Periodic Reboot, LCP i ICMP do kontroli łącza, Wget
- Funkcje Firewall: przekazywanie portów, traffic rules, custom rules
- DHCP: statyczny i dynamiczny przydział adresów IP
- DDNS: obsługuje automatycznie do 25 dostawców usług, możliwość ręcznej konfiguracji kolejnych
Bezpieczeństwo:
- Autoryzacja: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509
- Firewall: wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; NAT; NAT-T
- Kontrola dostępu: elastyczna kontrola dostępu do pakietów TCP, UDP, ICMP, filtr adresów MAC
Dane VPN:
- OpenVPN: jednoczesne działanie wielu klientów i serwera, 12 metod szyfrowania
- Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
- IPsec: IKEv1, IKEv2, obsługuje do 5 tuneli VPN IPsec, 5 metod szyfrowania (DES, 3DES, AES128, AES192, AES256)
- GRE: tunel GRE
- PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie
Monitorowanie i zarządzanie:
- Interfejs sieciowy: HTTP/HTTPS, status, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problemów, dziennik systemu, dziennik jądra (kernel)
- FOTA: aktualizacja oprogramowania sprzętowego z serwera, automatyczne powiadomienie
- SSH: SSH (v1, v2)
- SMS: status SMS, konfiguracja SMS
- MQTT: broker MQTT, wydawca MQTT
- JSON-RPC: zarządzanie API przez HTTP/HTTPS
- Modbus: status/sterowanie Modbus TCP
Parametry podzespołów:
- procesor: ARM Cortex-A7 1,2 GHz
- pamięć RAM: 128 MB (50 MB dostępne dla przestrzeni użytkownika)
- pamięć flash: 512 MB (70 MB dostępne dla przestrzeni użytkownika)
Oprogramowanie i konfiguracja:
- Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa konfiguracji, punkt przywracania
- FOTA: aktualizacja oprogramowania / konfiguracja z serwera
- RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń
- Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji
Dostosowanie oprogramowania:
- System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)
- Obsługiwane języki: Busybox shell, Lua, C, C++
- Narzędzia programistyczne: pakiet SDK z zapewnionym środowiskiem kompilacji
Wejścia/wyjścia
- Wejście: 2x wejście cyfrowe (konfigurowalne pasywne lub aktywne), 1 x wejście izolowane, 1 x wejście analogowe (4-20 mA)
- Wyjście: 2x wyjście przekaźnikowe (zatrzaskowe i niezatrzaskowe)
- Konfigurowalne wejście/wyjście: 2x konfigurowalne cyfrowe wejścia/wyjścia na 4 pinowym złączu zasilania
- Wydarzenia: status SMS
Zasilanie:
- Złącze: 4-pinowe przemysłowe gniazdo prądu stałego
- Zakres napięcia wejściowego: 9-30 V DC (4-pinowe gniazdo przemysłowe), zabezpieczenie przed odwrotną polaryzacją, ochrona przed przepięciami > 33 VDC 10μ max
- Pobór prądu: <5 W

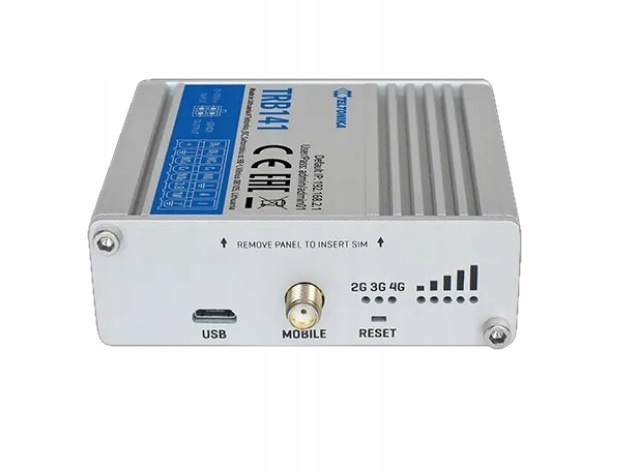

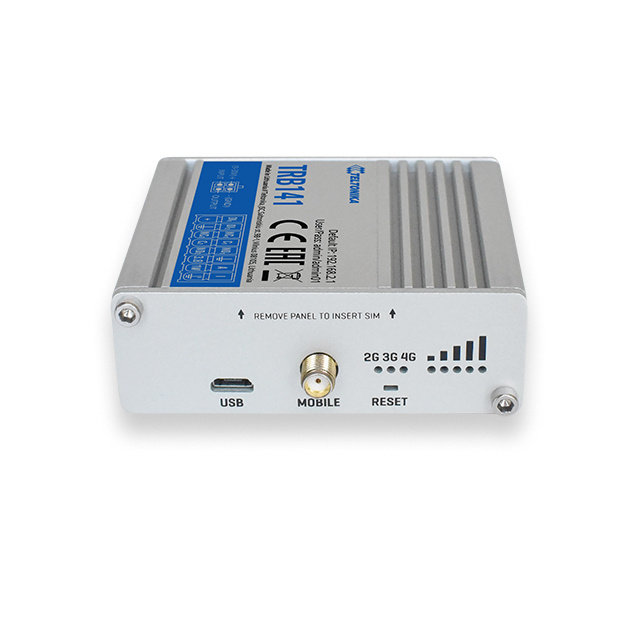

Interfejsy fizyczne (porty, diody LED, anteny, przyciski, sloty na kartę SIM)
- USB: interfejs sieci wirtualnej przez port USB

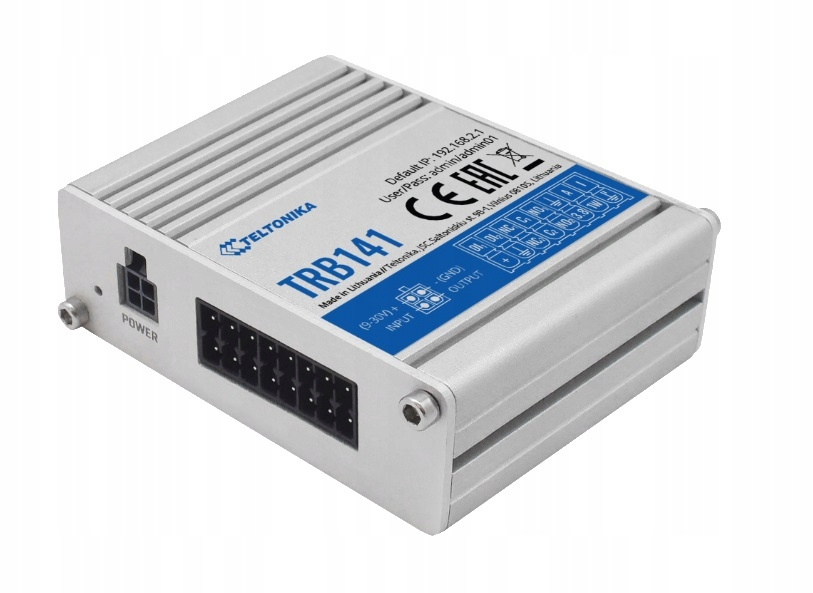

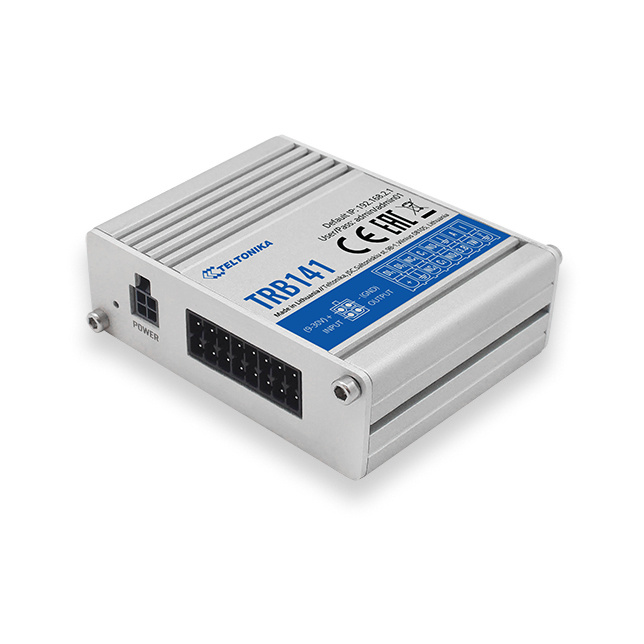

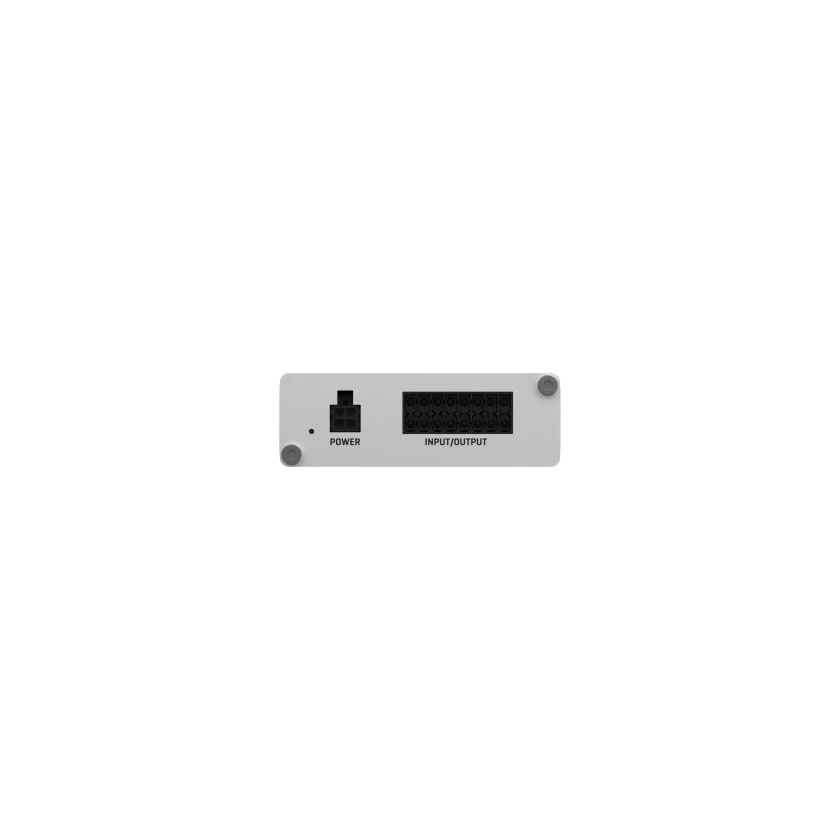

- Wejścia/wyjścia: 16 pinowe gniazdo wejścia/wyjścia, 2 piny wejścia/wyjścia na 4 pinowym złączu zasilania
- Diody LED: 3x stanu połączenia, 5x siła połączenia, 1x zasilanie
- Sloty na kartę SIM: 1x slot SIM (Mini SIM - 2FF), 1,8 V / 3 V
- Zasilanie: 4 pinowe złącze DC z 2 konfigurowalnymi pinami dla cyfrowego wejścia/wyjścia
- Antena: 1x SMA dla LTE
- Przyciski: reset - przycisk przywracania ustawień fabrycznych
Parametry fizyczne:
Materiał obudowy: aluminium
Wymiary: 60 mm x 70 mm x 18 mm (wys. x szer. x gł.)
Waga: 136 g
Opcje montażu: produkt wolnostojący / montaż na dolnej lub bocznej szynie DIN / możliwość montażu samej płytki drukowanej bezpośrednio na szynie DIN
Środowisko pracy:
Temperatura robocza: od -40°C do 75°C
Wilgotność pracy: od 10% do 90% bez kondensacji
Stopień ochrony: IP30
Normy i certyfikaty:
Regulacyjne: CE / RED, EAC, RoHS, WEEE
Normy dotyczące zakłóceń elektromagnetycznych (EMI)
- Standardy: Draft ETSI EN 301 489-1 V2.2.0, Draft ETSI EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0
- ESD: EN 61000-4-2: 2009
- RS: EN 61000-4-3: 2006 + A1: 2008 + A2: 2010
- EFT: EN 61000-4-4: 2012
- Ochrona przed przepięciami: EN 61000-4-5: 2014
- CS: EN 61000-4-6: 2014
- DIP: EN 61000-4-11: 2004
Normy dotyczące częstotliwości radiowej (RF):
- Standardy: EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2
Normy dotyczące zabezpieczeń:
- IEC 62368-1: 2014 (wydanie drugie), EN 62368-1: 2014 + A11: 2017
- EN 50385: 2017
- EN 62232: 2017
Zawartość opakowania:
Bramka TRB141
Zasilacz
1x antena LTE (uchwyt magnetyczny, męski SMA, kabel 3m)
Kabel micro-USB (0,8m)
1x klucz sześciokątny
Złącze wejścia/wyjścia
Kabel LAN
Skrócona instrukcja obsługi
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
