xPoE-3-11A Switch PoE 3 portowy 10/100Mbps, extender
- xPoE-3-11A został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m.
xPoE-3-11A został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.
Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-3-11. Na podstawie Waszych sugestii oraz naszych własnych obserwacji i testów nowa wersja z literką A została wzbogacona o kilka funkcjonalnych modyfikacji:
- wprowadzono usprawnienia w układzie zasilania PoE IN
- dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
- zmniejszono maksymalny pobór mocy (poniżej 0,5W)
Najważniejsze cechy i funkcje:
- miniaturowa konstrukcja umożliwia montaż w podstawie kamery
- zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
- możliwość zasilania do 2 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
- zasilanie kaskadowe (jeden switch zasila kolejne)
- wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
- do 40W sumarycznej mocy
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
- bardzo niski pobór mocy (< 0,5 W)
- sekwencyjny start wyjść PoE

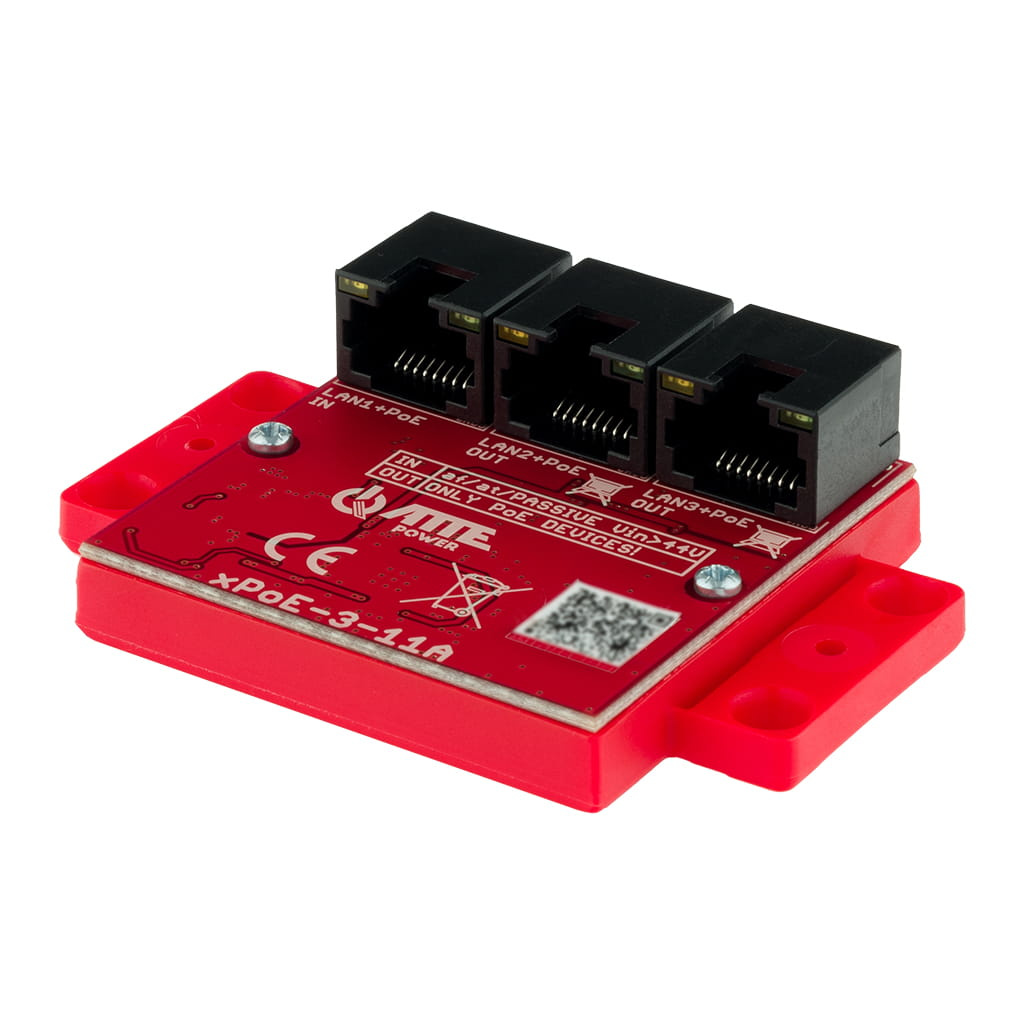

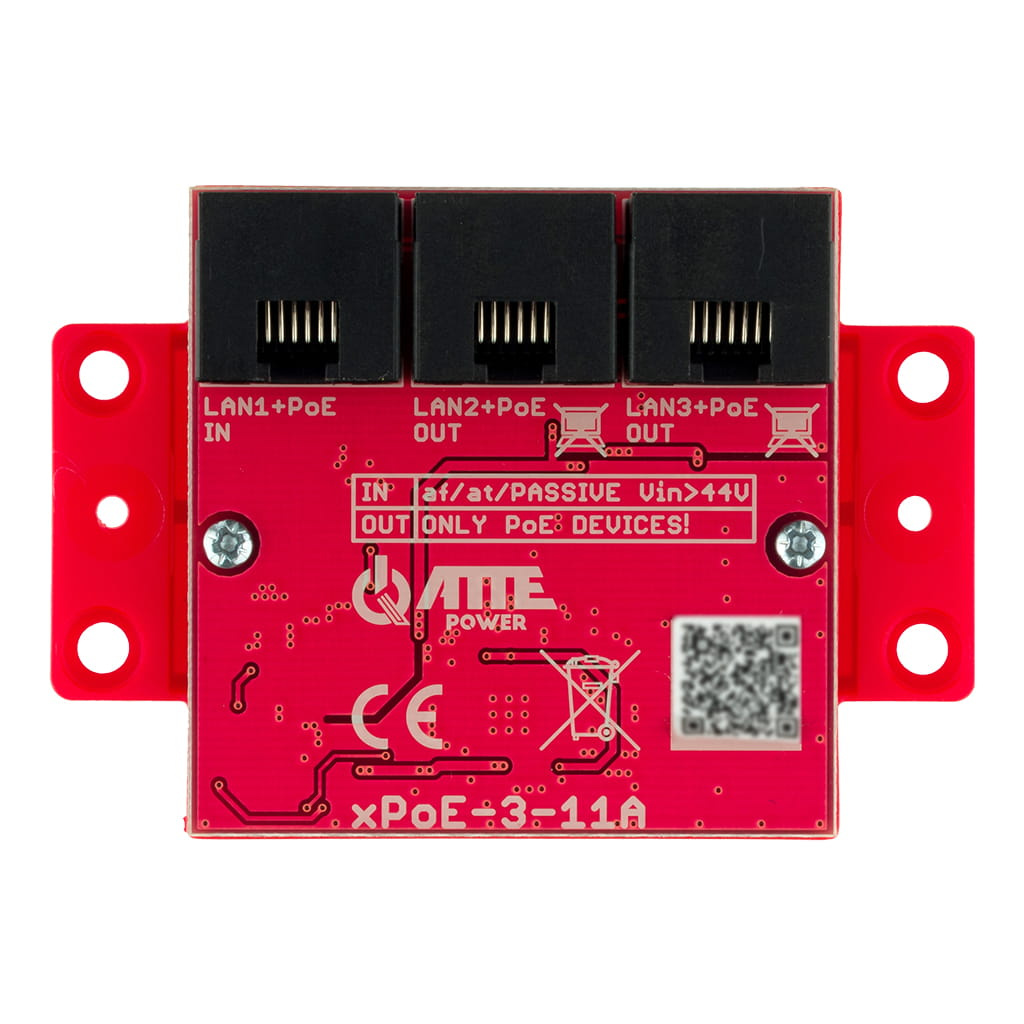

| Porty LAN | 3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja) 1 x LAN+PoE IN 2 x LAN+PoE OUT |
| Funkcje portu LAN 1 | WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) |
| Wybór standardu PoE (at/af) | LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający |
| Funkcje portu LAN 2 | WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) |
| Funkcje portu LAN 3 | WYJŚCIE PoE (zasilanie kamery): Passive PINY PoE: 4,5 (V+) 7,8 (V-) |
| Dodatkowe funkcje portów | LAN2...LAN3 Sekwencyjne załączanie wyjść PoE: LAN2...LAN3 (podczas uruchamiania lub po zwarciu) |
Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE Passive.

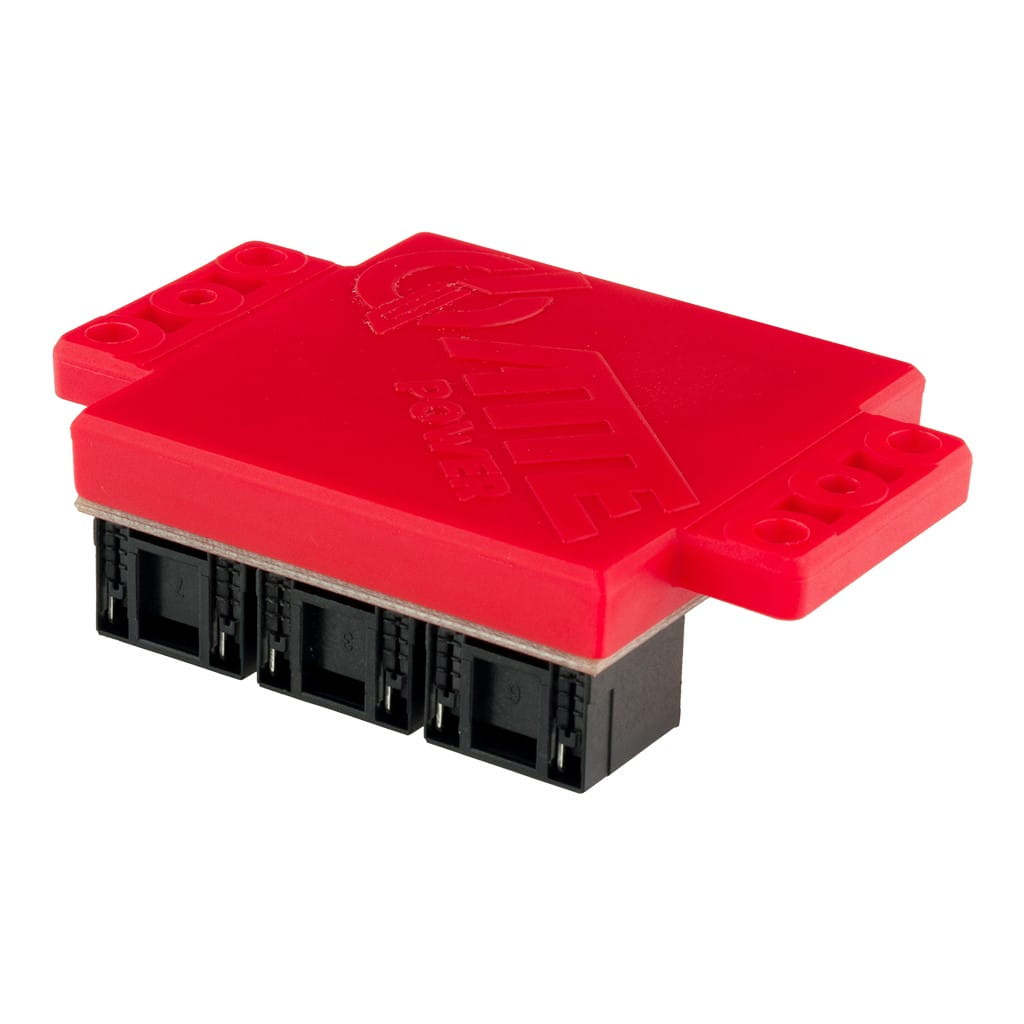

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.
Umożliwia to na instalację urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
Obudowa pozwala na montaż na kilka sposobów:
- "tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
- poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
- z zastosowaniem blachy montażowej ADD-RACK2U1 lub
ADD-RACK2U2 - z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
Pamiętaj o kwestiach, na które nie mamy wpływu...
Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
- dla standardu 802.3af jest to ok. 13W dostępne na extenderze
- dla standardu 802.3at jest to ok. 25W dostępne na extenderze
- dla PoE Passive jest to maksymalnie 40W dostępne na extenderze
Uwzględnij oświetlacze IR - załączają się w nocy zwiększając znacząco pobór mocy. Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE
Dane techniczne
| Całkowita ilość portów: | 1 Port PoE IN, 2 Porty PoE Passive OUT |
| Port PoE IN: | LAN 1 PoE 802.3af/at lub PoE Passive |
| Porty PoE OUT: | LAN 2 ... LAN 3 PoE Passvie |
| Porty LAN 10/100Mbps: | LAN 1 ... LAN 3 |
| Porty LAN + PoE OUT 10/100Mbps: | LAN 2 ... LAN 3 |
| Napięcie wejściowe: | 44 ... 56 V |
| Napięcie wyjściowe PoE: | Vout = Vin |
| Pobór mocy: | 0,5 W |
| Kontrola zasilania na wyjściu: | Brak możliwości wyłączenie zasilania PoE Passive |
| Zabezpieczenia przepięciowe: | LAN 1 ... LAN 3 |
| Zabezpieczenia przeciążeniowe: | LAN 1 - Zabezpieczenie 1 A z autopowrotem |
| Sygnalizacja zasilania: | LAN 1 (żółta) - zasilanie urządzenia |
| Sygnalizacja PoE: | LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LAN 1 ... LAN 3 (zielony) - link i transmisja danych |
| Zakres temperatur pracy: | -25°C...+65°C |

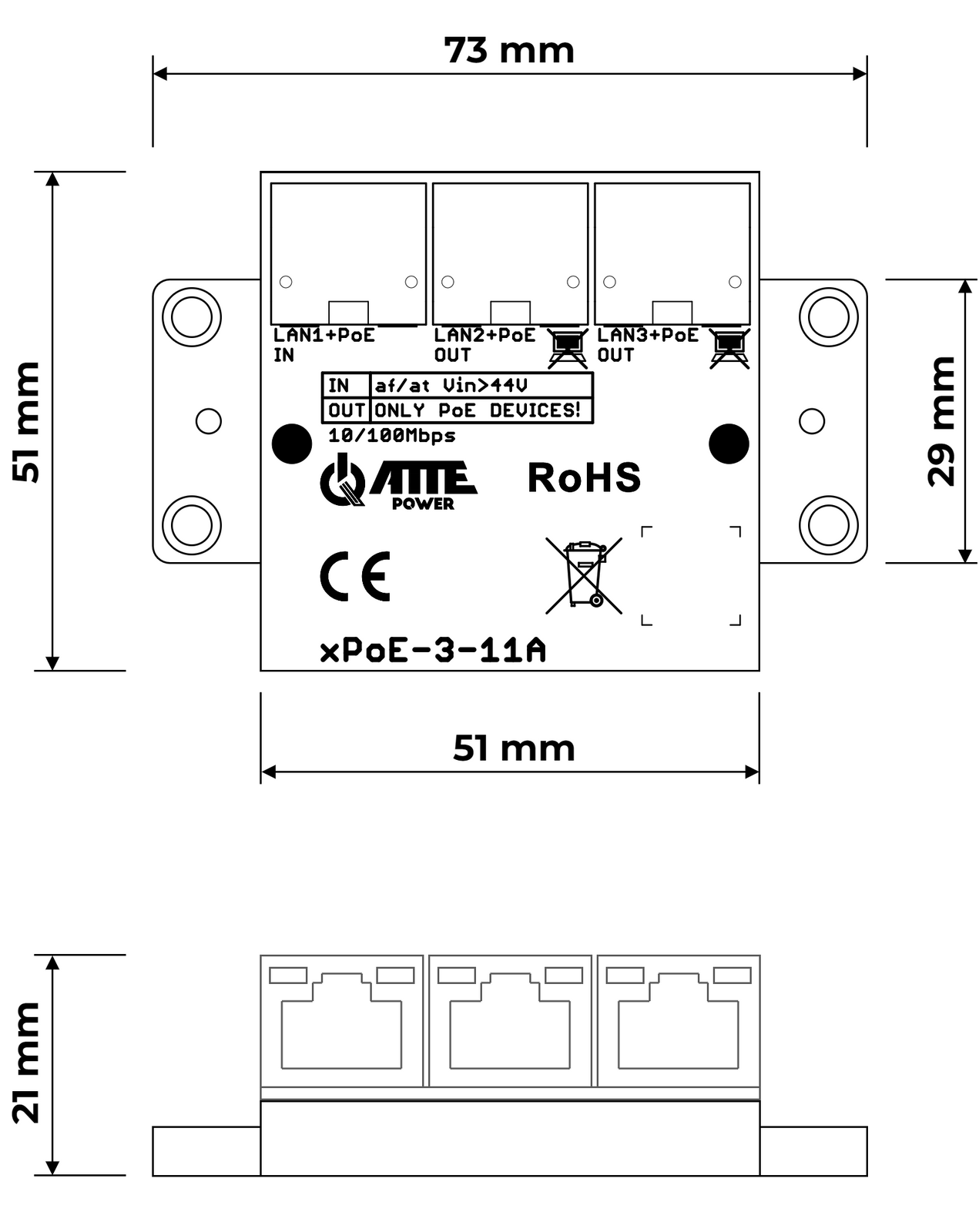

| Wymiary (S x W x G): | 51(73) x 51 x 23 mm |
| Waga: | 0,042kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
| Kod EAN: | 5902143691051 |
| Kod PKWiU: | 26.30.23.0 |
| Kod HS: | 8517 62 |
| Kod CN2020: | 8517 62 00 |
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
