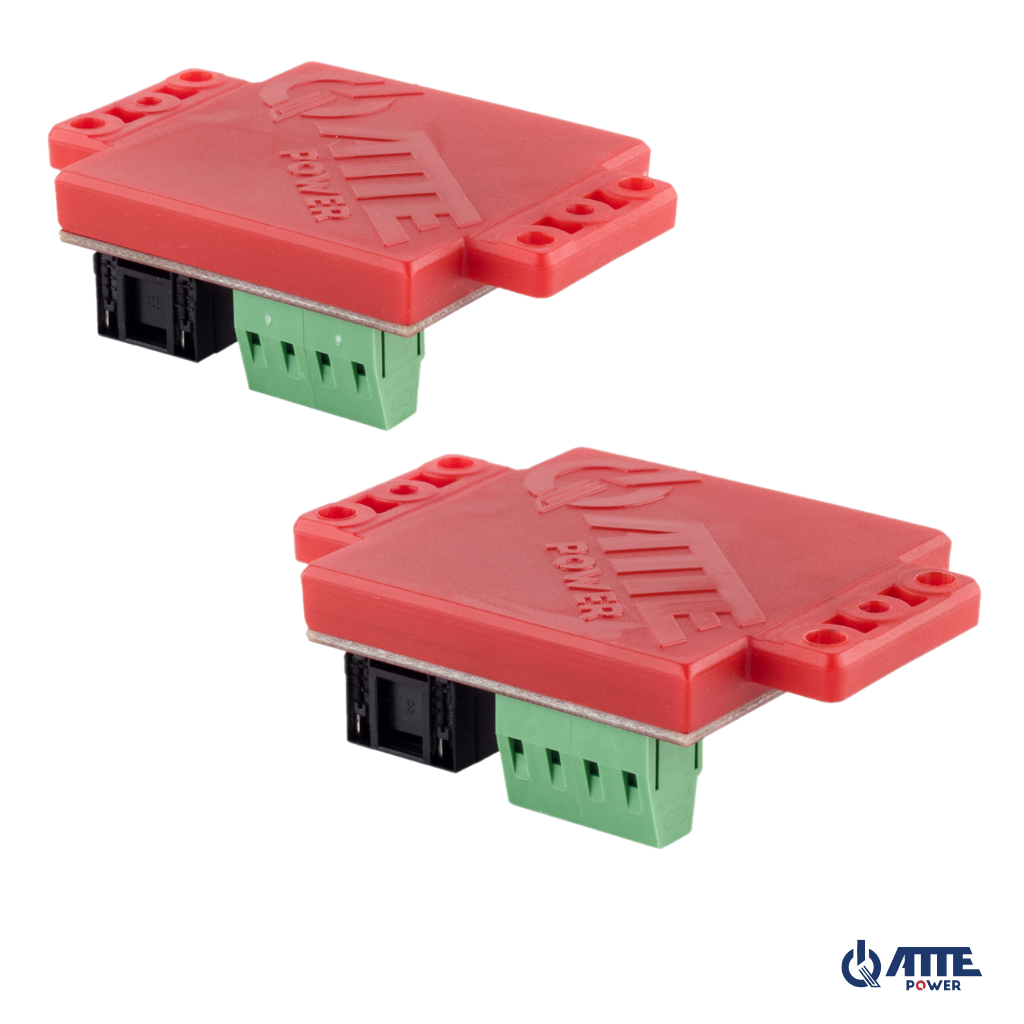

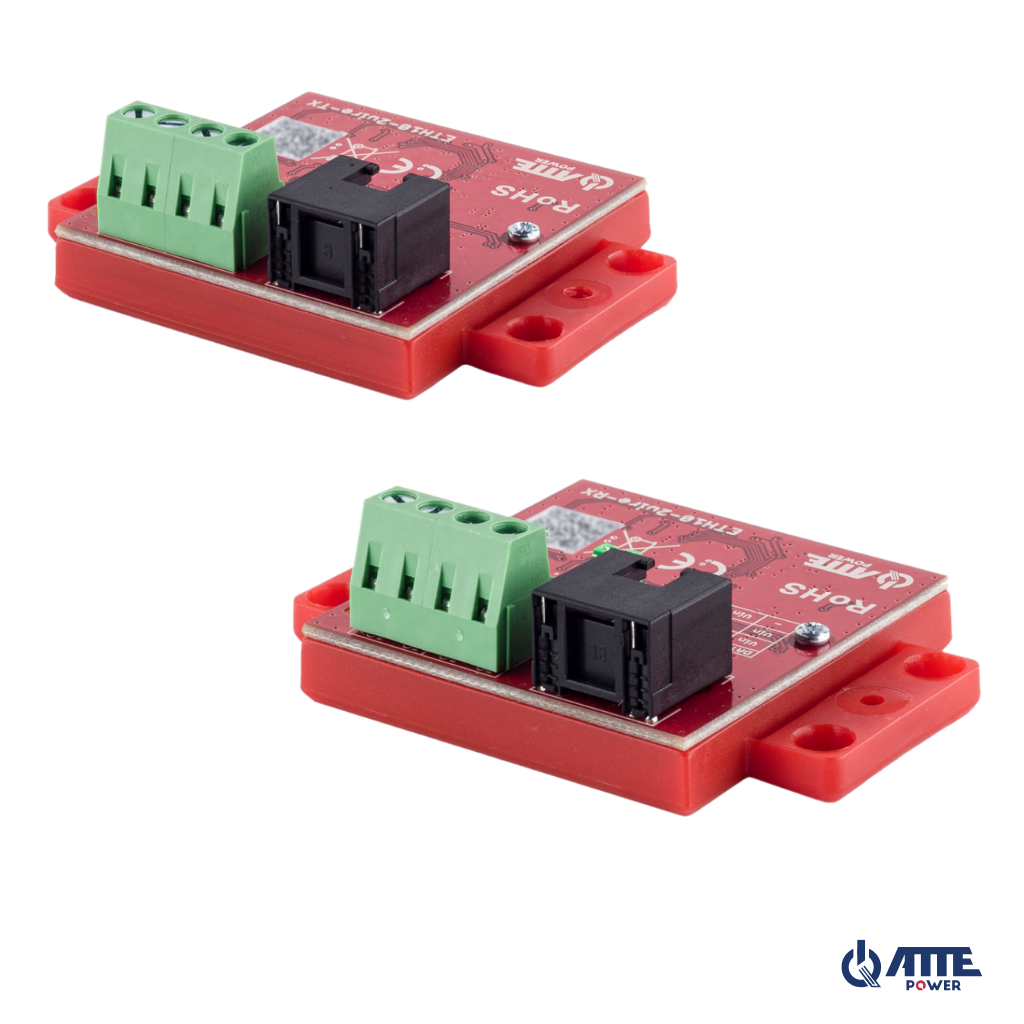

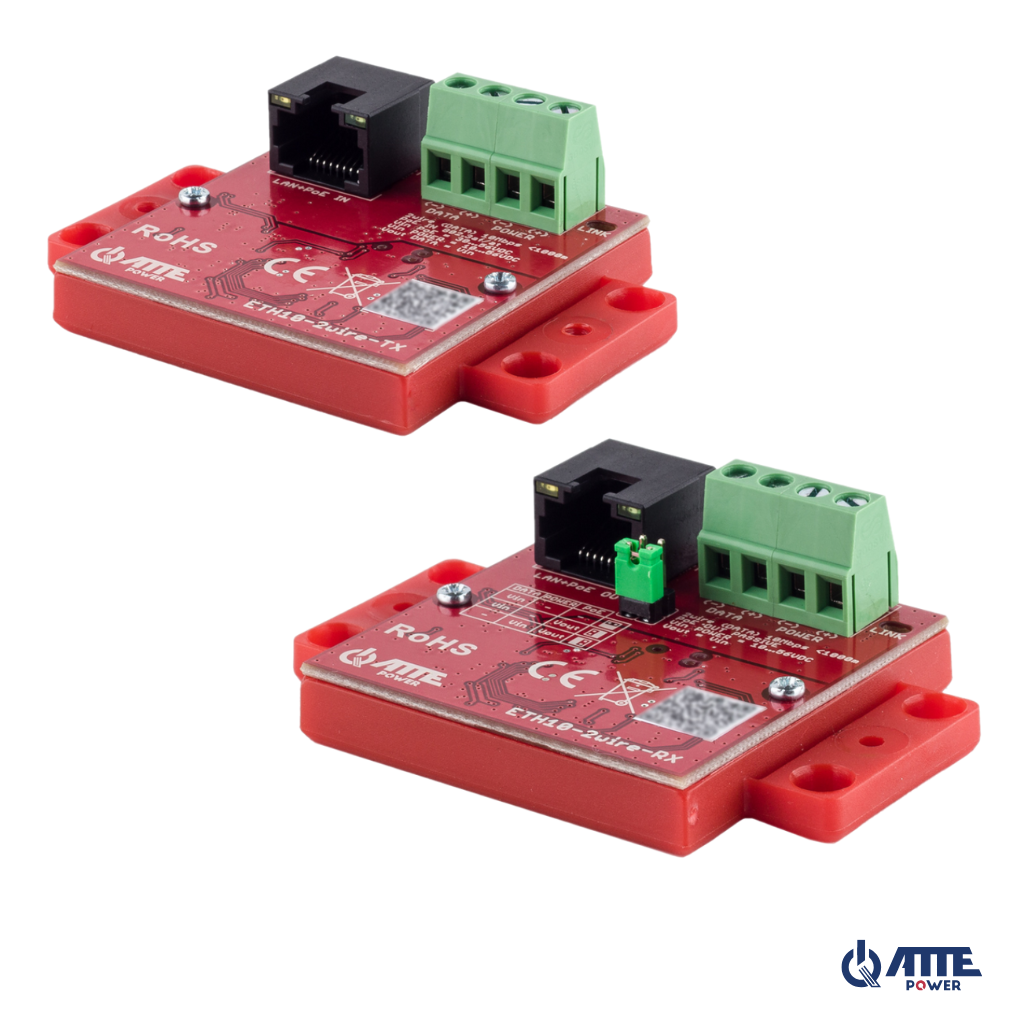

Zestaw do transmisji LAN 10Mbps + PoE po 2 żyłach ETH10-2WIRE-A-SET

ETH10-2wire-A-SET to zestaw aktywnych konwerterów do transmisji danych sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Charakteryzuje się wysoką odpornością na zakłócenia zewnętrzne.

Podstawowe zastosowania:

• instalacja kamer IP PoE w miejscu istniejących kamer analogowych
• do transmisji LAN + PoE za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie
• wymiana domofonu na wideodomofon IP
• wykorzystanie przewodu telefonicznego do przesyłu danych Ethernet
• instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym
• do instalacji kamer IP PoE w windach na istniejącym przewodzie zwisowym

Dzięki wysokiej odporności na zakłócenia ETH10-2wire-A-SET może być używany na dowolnym przewodzie, jednak maksymalne odległości transmisji mogą się różnić w zależności od ich rodzaju. Zestaw konwerterów najlepiej sprawdza się w przypadku skrętki UTP. Odpowiednia izolacja przed zakłóceniami elektromagnetycznymi oraz skręcenie żył w torze 2wire pozytywnie wpływają na zasięg transmisji. Maksymalna długość przewodów w torze 2wire to 1000m.

W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

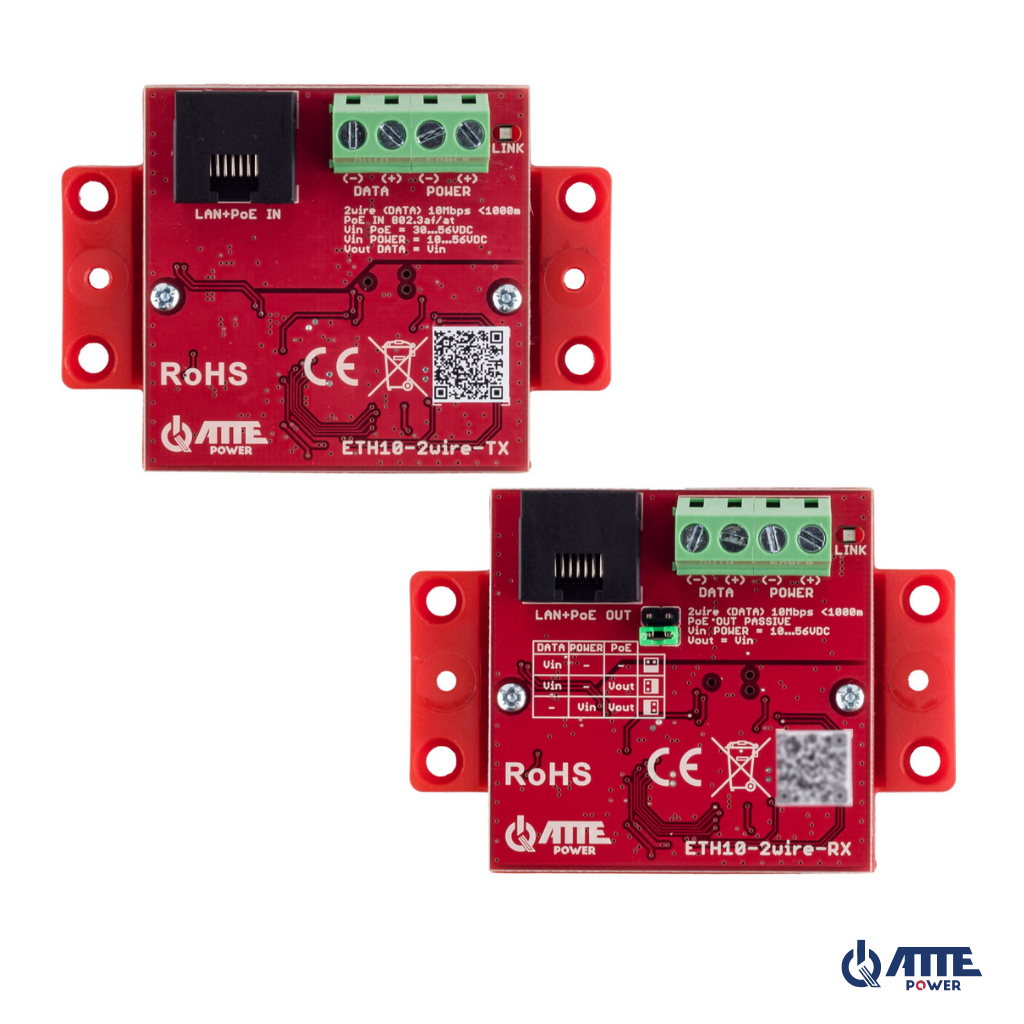

Moduł ETH10-2wire-A-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-A-RX wraz z kamerą PoE.

Transmisja oraz zasilanie są sygnalizowana poprzez diody LED:

• PWR - Urządzenie jest zasilane
• LED LINK - Sygnalizacja transmisji pomiędzy modułami
• LED w porcie RJ45 (żółty) – obecność zasilania PoE w porcie
• LED w porcie RJ45 (zielony) – link i transmisja danych
• LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu

LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH10-2wire-A-RX poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania.

Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH10-2wire-A-RX.

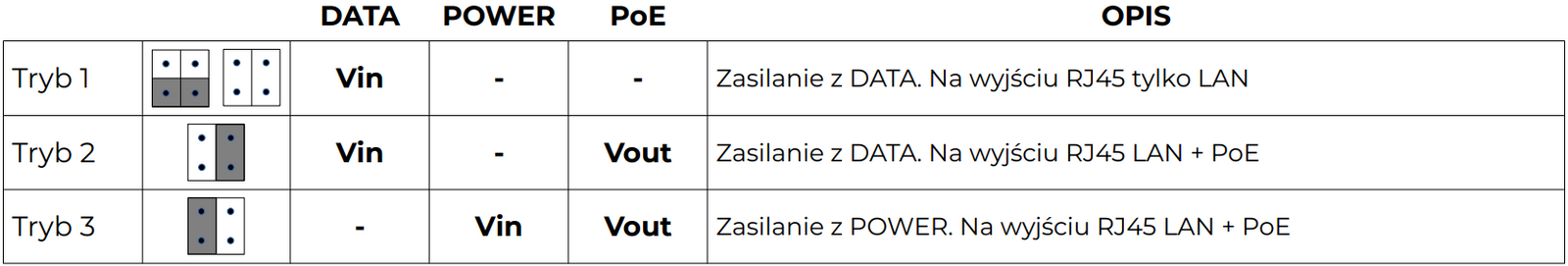

Moduły ETH10-2wire-A-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.

Najważniejsze cechy i funkcje:

• możliwość transmisji Ethernet za pomocą 2 dowolnych żył przewodu
• transmisja na poziomie 10Mbps do 1000m po żyłach przewodu UTP
• możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
• czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji
• niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np. w podstawie kamery
• niski pobór mocy urządzenia (< 1 W)
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

ETH10-2wire-A-SET jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)

• W odróżnieniu do pozostałych modeli konwerterów 2wire pozwala uruchomić transmisję z prędkością 10Mbps na prostych nieskręcanych przewodach.
• Możemy uruchomić dwa lub więcej zestawów na poszczególnych żyłach pojedynczego przewodu.
• Podane wartości przepustowości oraz odległości zostały podane dla pojedynczej pary żył przewodu UTP, w rzeczywistości mogą się one różnić zależnie od zastosowanego przewodu na torze 2wire.
• Moduły łączymy parą przewodów przy pomocy złączy DATA, która przesyła zarówno dane, jak i zasilanie. Złącze POWER powinno być wykorzystywane jedynie do zasilania z zasilacza zewnętrznego.

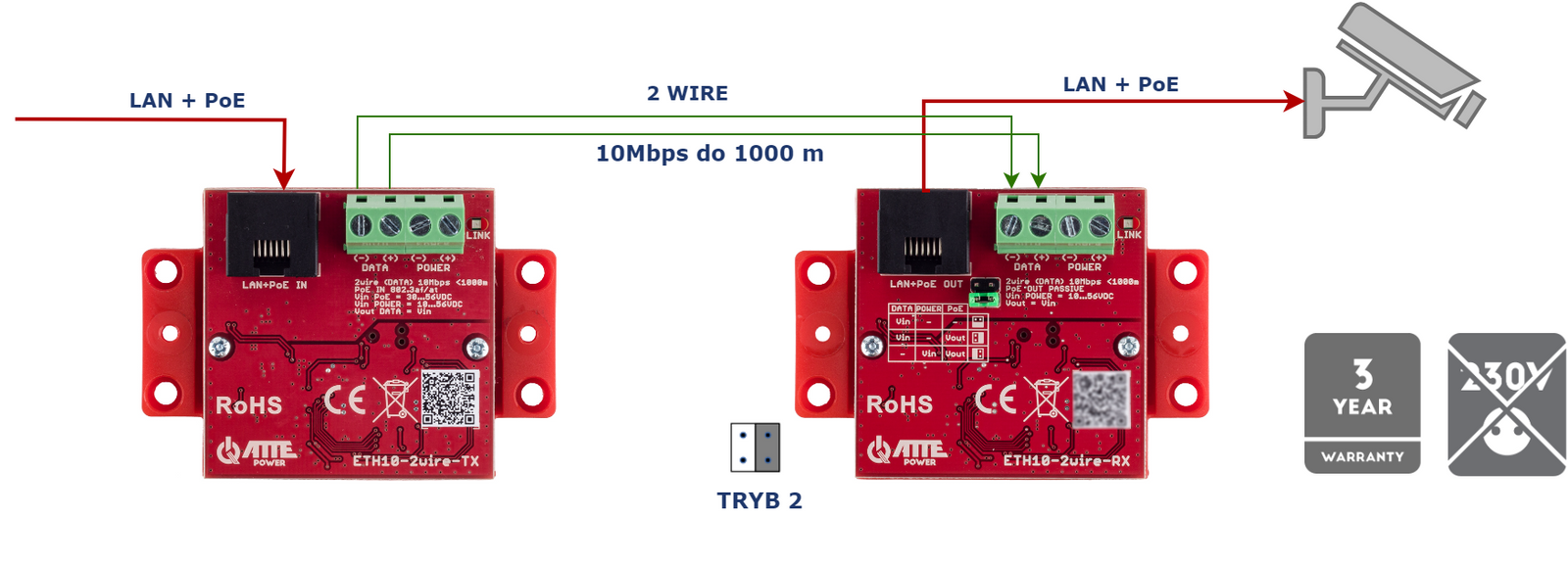

Przykład zastosowania ETH10-2wire-A-SET do zasilania jednej kamery IP PoE.

Przykładowe zastosowanie ETH10-2wire-A-SET do przesyły transmisji Ethernet 10Mbps.

Przykładowe zastosowanie ETH10-2wire-A-SET do zasilania jednej kamery IP PoE zasilając moduły zasilaczem zewnętrznym.

Przykładowe zastosowanie ETH10-2wire-A-SET do przesyły transmisji Ethernet 10Mbps zasilając moduły zasilaczem zewnętrznym.

Przykładowe zastosowanie ETH10-2wire-A-SET do połączenia 3 kamer IP PoE za pomocą jednego przewodu UTP.
