Zestaw do transmisji LAN 10Mbps + PoE po 2 żyłach ETH10-2WIRE-SET

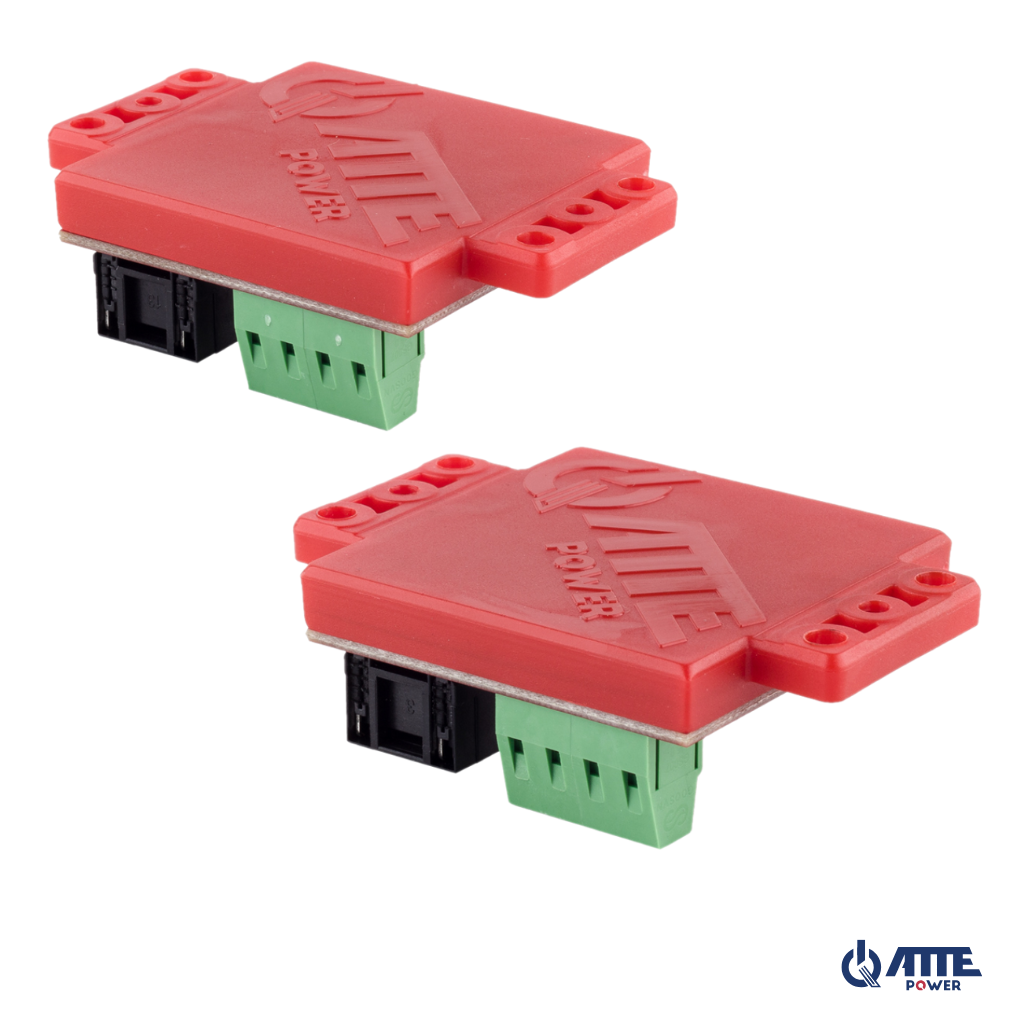

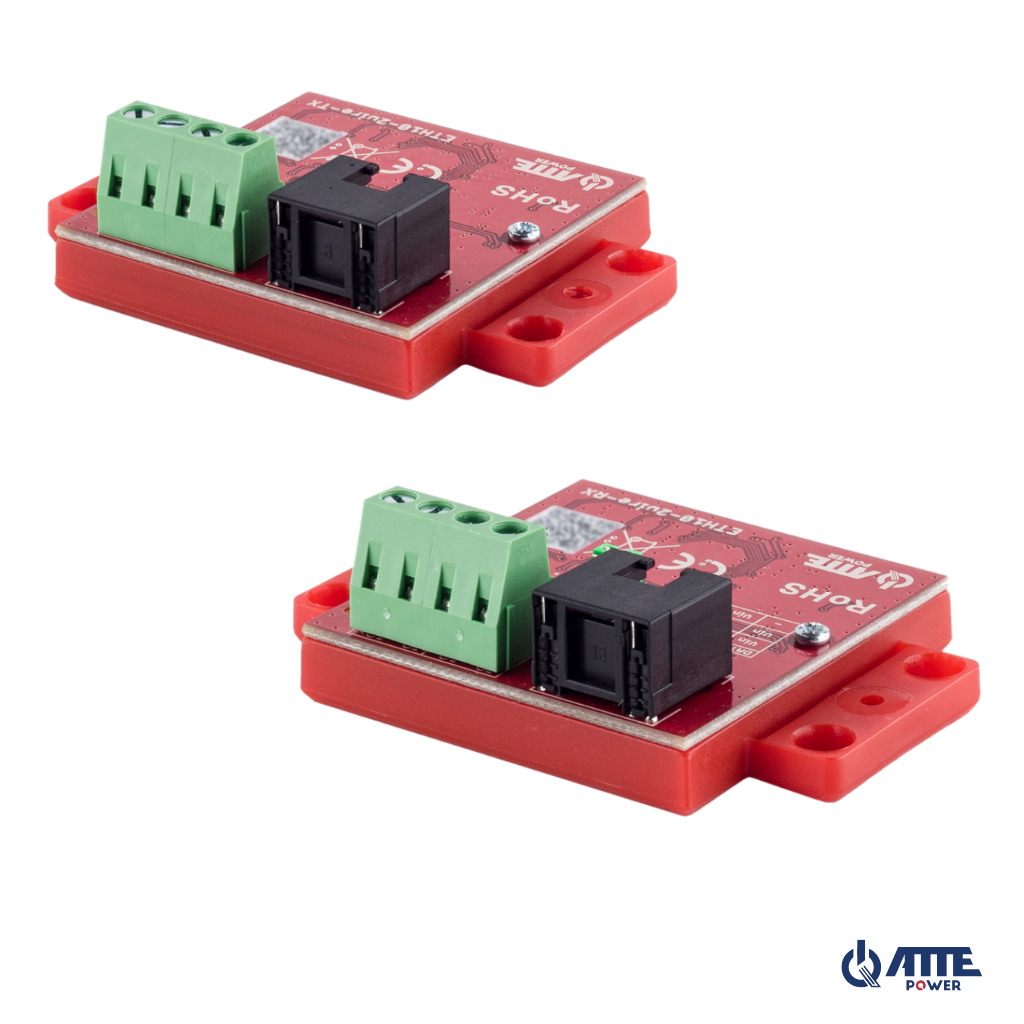

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Charakteryzuje się wysoką odpornością na zakłócenia zewnętrzne.

Podstawowe zastosowania:

• instalacja kamer IP PoE w miejscu istniejących kamer analogowych
• do transmisji LAN + PoE za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie
• wymiana domofonu na wideodomofon IP
• wykorzystanie przewodu telefonicznego do przesyłu danych Ethernet
• instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym
• do instalacji kamer IP PoE w windach na istniejącym przewodzie zwisowym

Dzięki wysokiej odporności na zakłócenia ETH10-2wire-SET może być używany na dowolnym przewodzie, jednak maksymalne odległości transmisji mogą się różnić w zależności od ich rodzaju. Zestaw konwerterów najlepiej sprawdza się w przypadku skrętki UTP. Odpowiednia izolacja przed zakłóceniami elektromagnetycznymi oraz skręcenie żył w torze 2wire pozytywnie wpływają na zasięg transmisji. Maksymalna długość przewodów w torze 2wire to 1000m.

W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

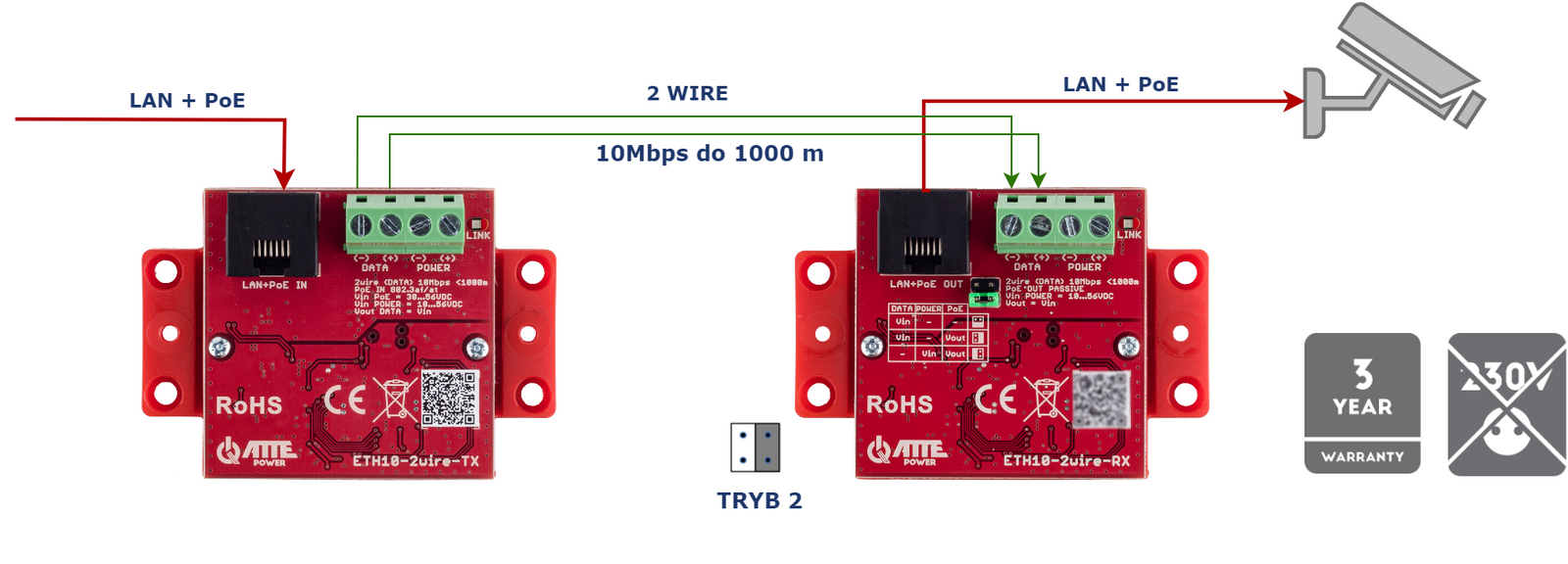

Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE.

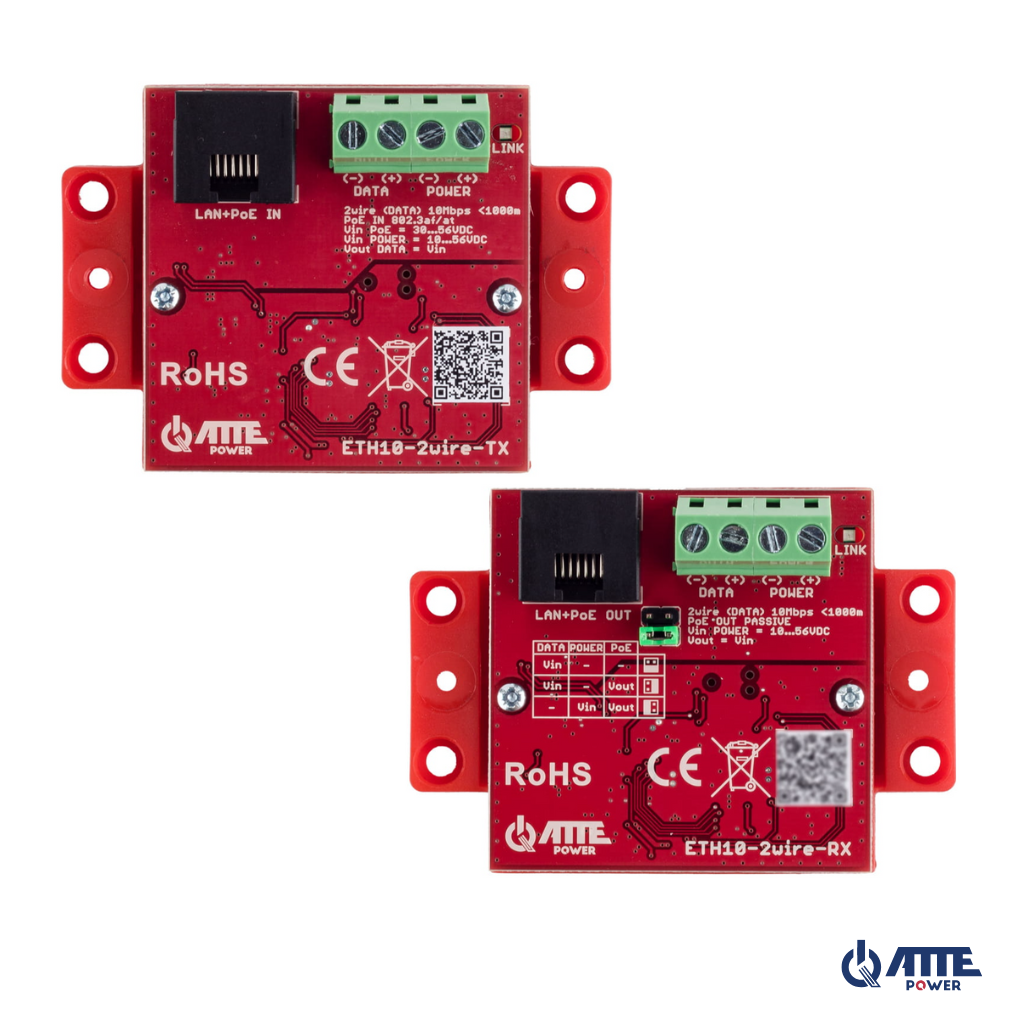

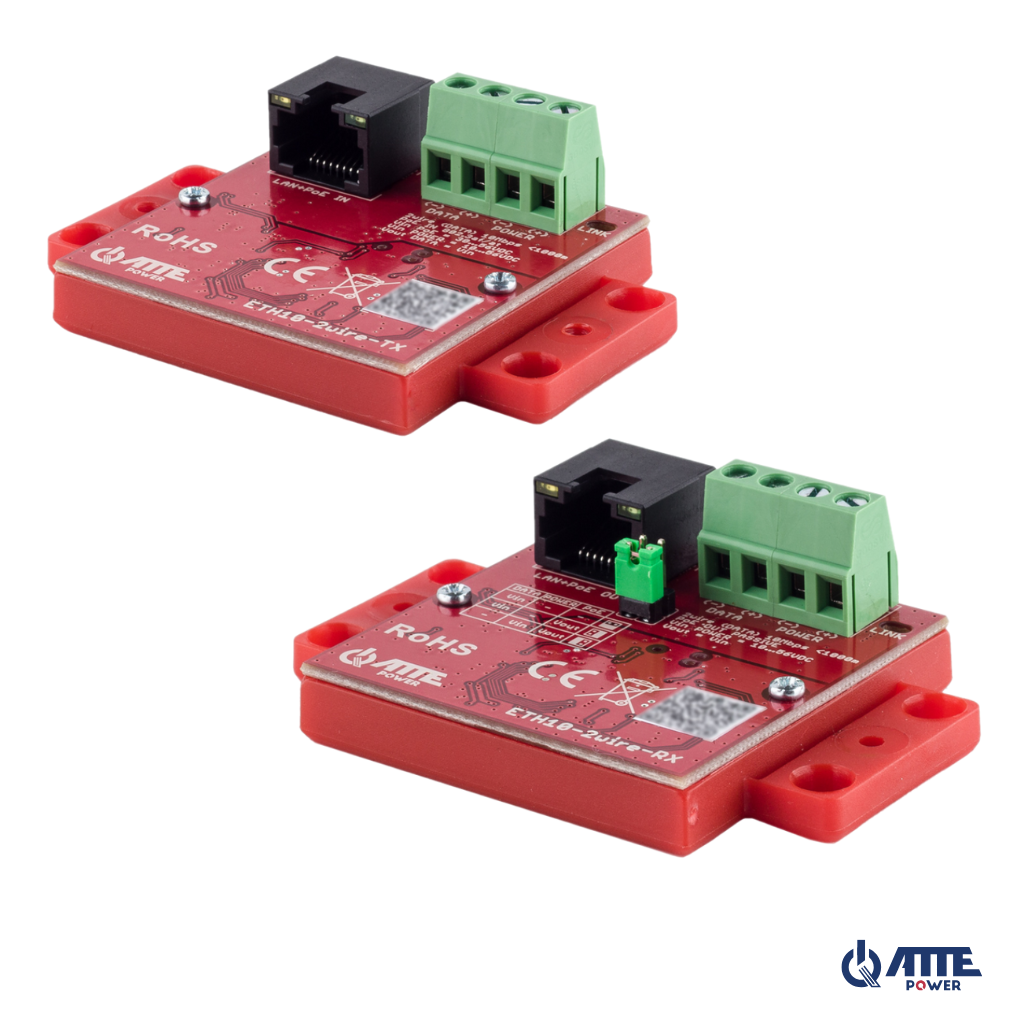

Odbiornik ETH10-2wire-RX posiada zworki, za pomocą których konfigurujemy port wyjściowy RJ45. Dostępne są 3 tryby pracy urządzenia:

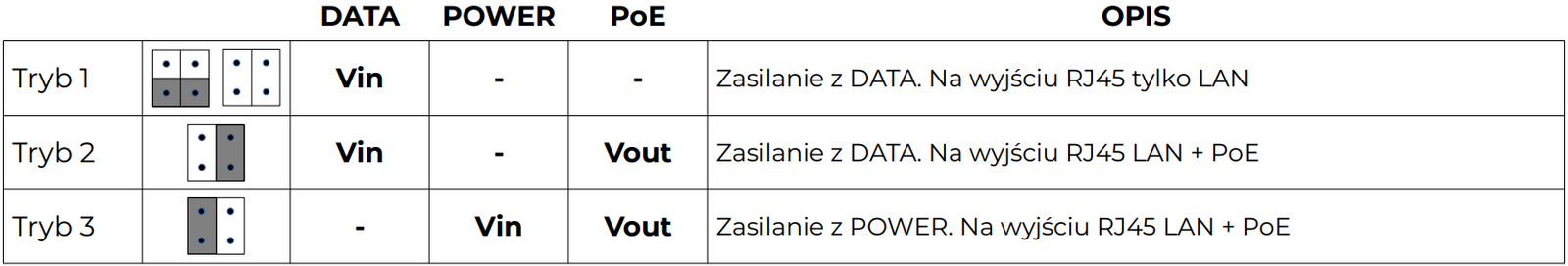

• Tryb 1 - Na wyjściu RJ45 mamy samą transmisję LAN (ustawiony fabrycznie)
• Tryb 2 - Na porcie RJ45 mamy zasilanie PoE równe napięciu ze złącza DATA
• Tryb 3 - Na porcie RJ45 mamy zasilanie PoE równe napięciu ze złącza POWER, w tej konfiguracji urządzenie musi być zasilane z zewnętrznego zasilacza

Każdy tryb ma dedykowane ustawienie zworki.

W przypadku połączenia odbiornika z innym switchem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX w tryb 1.

Moduły ETH10-2wire-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.

Komunikacja pomiędzy modułami jest sygnalizowana poprzez zieloną diode LINK.

Najważniejsze cechy i funkcję:

• możliwość transmisji Ethernet za pomocą 2 dowolnych żył przewodu
• transmisja na poziomie 10Mbps do 1000m po żyłach przewodu UTP
• możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
• konfiguracja trybu pracy przy pomocy zworek
• niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np.: w podstawie kamery
• niski pobór mocy urządzenia (< 1,35W)
• szeroki zakres temperatur pracy

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

ETH10-2wire-SET jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)

• Podczas podłączania odbiornika do ETH10-2wire-RX należy zwrócić szczególną uwagę na ustawienie zworek na urządzeniu.
• W odróżnieniu do pozostałych modeli konwerterów 2wire pozwala uruchomić transmisję z prędkością 10Mbps na prostych nie skręcanych przewodach.
• Podane wartości przepustowości oraz odległości zostały podane dla pojedynczej pary żył przewodu UTP, w rzeczywistości mogą się one różnić zależnie od zastosowanego przewodu na torze 2wire.
• Moduły łączymy parą przewodów przy pomocy złączy DATA, która przesyła zarówno dane, jak i zasilanie. Złącze POWER powinno być wykorzystywane jedynie do zasilania z zasilacza zewnętrznego.
